Erdungswiderstandsmessung 3-polig/4-polig

Diese Messfunktion dient zur Messung der Erdungs- bzw. Erdausbreitungswiderstände
von Einzelerdern, Fundamenterdern und sonstigen Erdersystemen, unter Verwendung
zwei von Erdspießen. Siehe Abbildung 4.

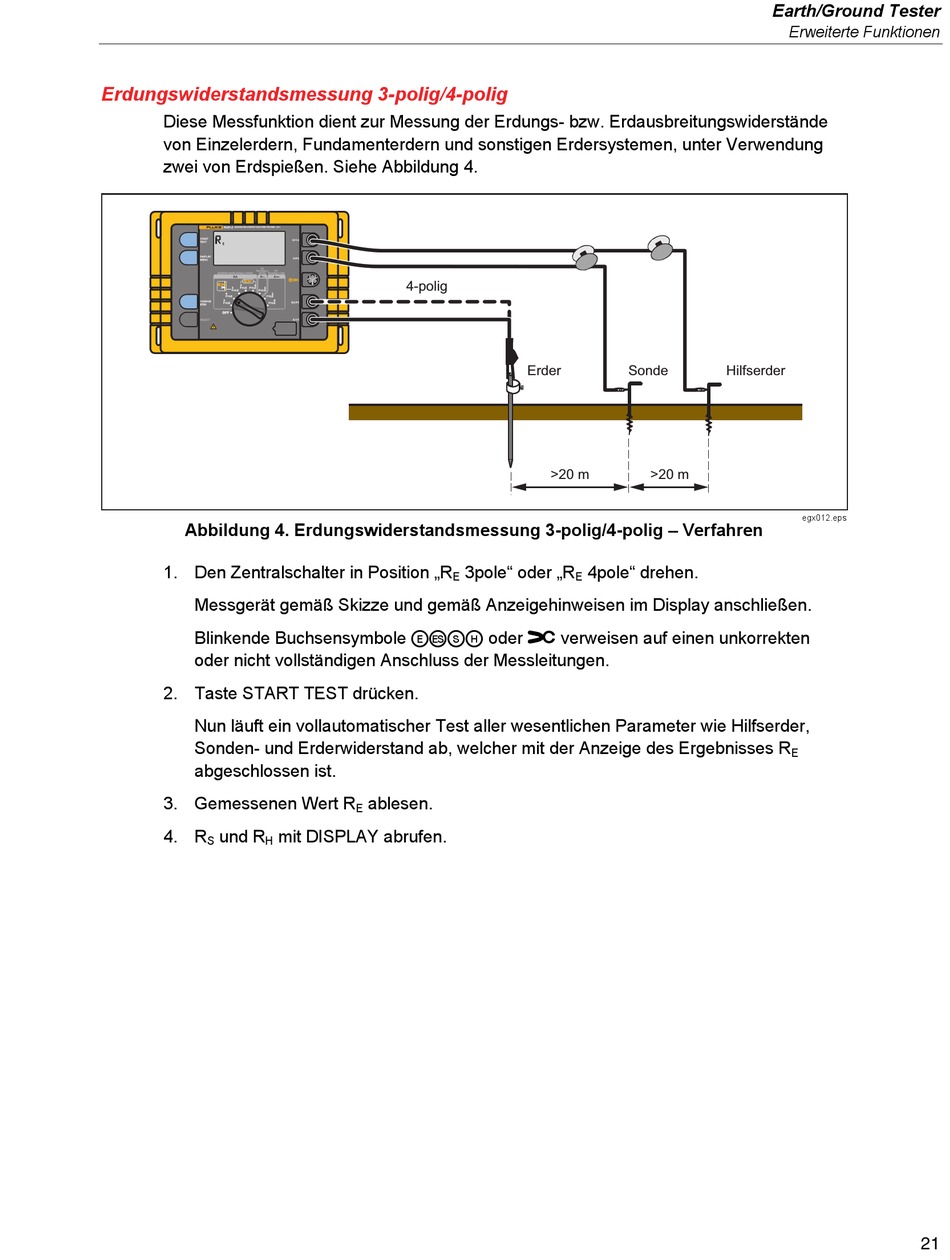

Abbildung 4. Erdungswiderstandsmessung 3-polig/4-polig – Verfahren
1. Den Zentralschalter in Position „R
Messgerät gemäß Skizze und gemäß Anzeigehinweisen im Display anschließen.
Blinkende Buchsensymbole  oder  verweisen auf einen unkorrekten
oder nicht vollständigen Anschluss der Messleitungen.
2. Taste START TEST drücken.
Nun läuft ein vollautomatischer Test aller wesentlichen Parameter wie Hilfserder,
Sonden- und Erderwiderstand ab, welcher mit der Anzeige des Ergebnisses R
abgeschlossen ist.
3. Gemessenen Wert R
4. R und R mit DISPLAY abrufen.
S H
4-polig
Erder
3pole" oder „R
E
ablesen.
E
Sonde Hilfserder
>20 m >20 m
4pole" drehen.
