Erdungsimpedanzmessung mit 55 Hz (R*)
Für die Kurzschlussstromberechnung in Energieversorgungsanlagen ist die komplexe
Erdungsimpedanz maßgebend. Ihre direkte Messung ist unter folgenden
Voraussetzungen möglich:
Phasenwinkel bei 50 Hz:
Hilfs-Erdelektrode (ohmsche):
Messvorgang:
Die Erdungsimpedanzmessung (R*) ist nur möglich, wenn sie durch Eingabe eines
persönlichen Benutzercodes freigegeben wurde (siehe „Änderung der Einstelldaten mit
persönlichem Code"). Ist diese Funktion freigegeben, so wird in jeder Messung in den
vier R
-Positionen die Erdungsimpedanz R* vor den anderen Messwerten angezeigt.
E
Anklemmbarer Wandler Fehlerkorrektur
Ergibt die Messung eines Erdungswiderstandes mit Stromzange einen deutlich anderen
Wert als ohne Zange, so ist diese Abweichung auf Toleranzen der Stromzange
zurückzuführen. Dieser Fehler kann dadurch korrigiert werden, indem die Einstellung des
Zangenübersetzungsverhältnisses (Grundeinstellung 1000:1) vom
Nennübersetzungsverhältnis abweichend gewählt wird. Diese Korrektur gilt für jenen
Bereich des Zangenstromes, bei dem sie vorgenommen wird. Für andere Bereiche kann
eine unterschiedliche Korrektur notwendig sein.
1. Einen niederohmigen Widerstand (etwa 1 Ohm – in der Größenordnung des zu
korrigierenden Wertes) entsprechend der Abbildung 8 anschließen.

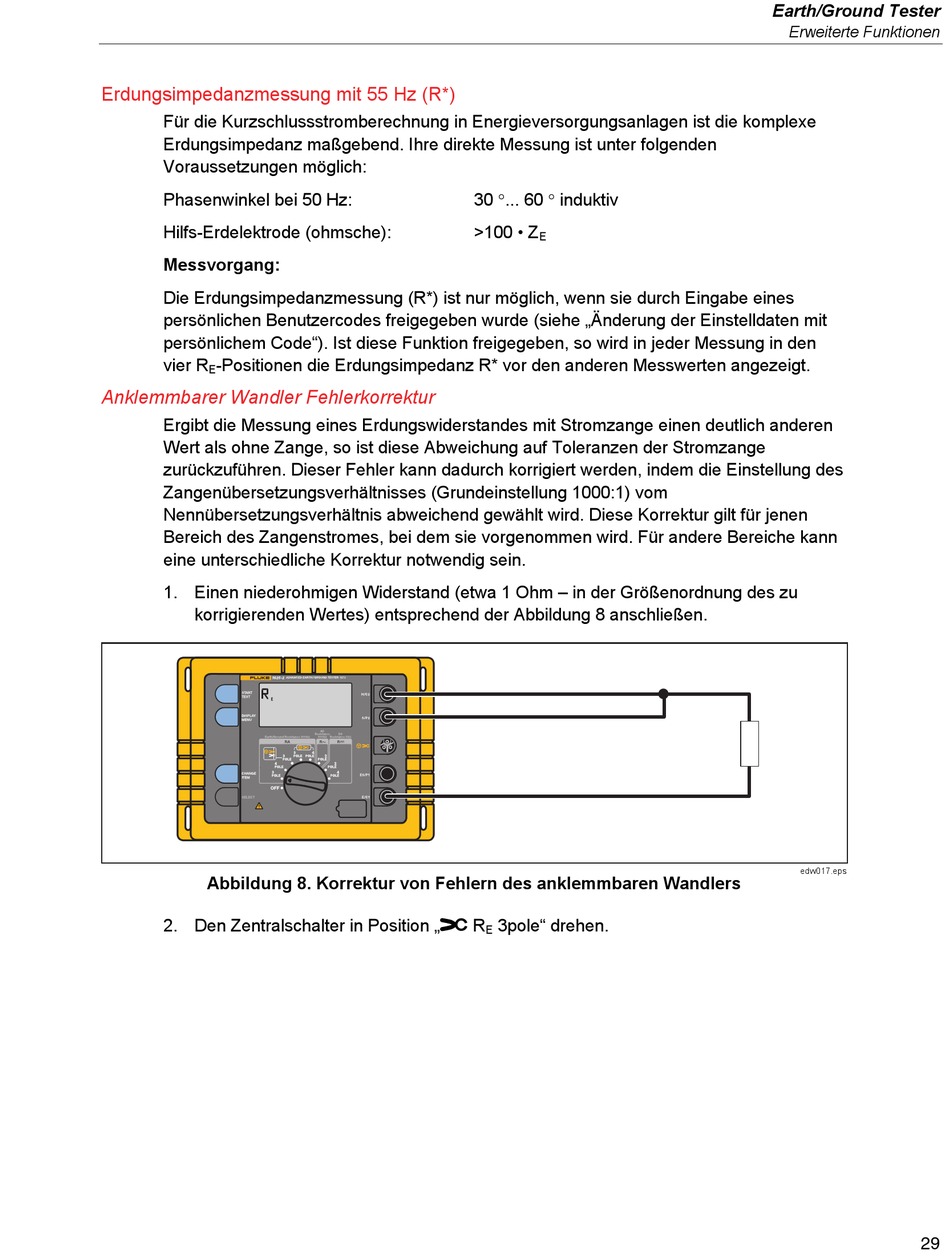

Abbildung 8. Korrektur von Fehlern des anklemmbaren Wandlers
2. Den Zentralschalter in Position „ R
30 °... 60 ° induktiv
>100 • Z
E
3pole" drehen.
E
Earth/Ground Tester
Erweiterte Funktionen
edw017.eps
29
