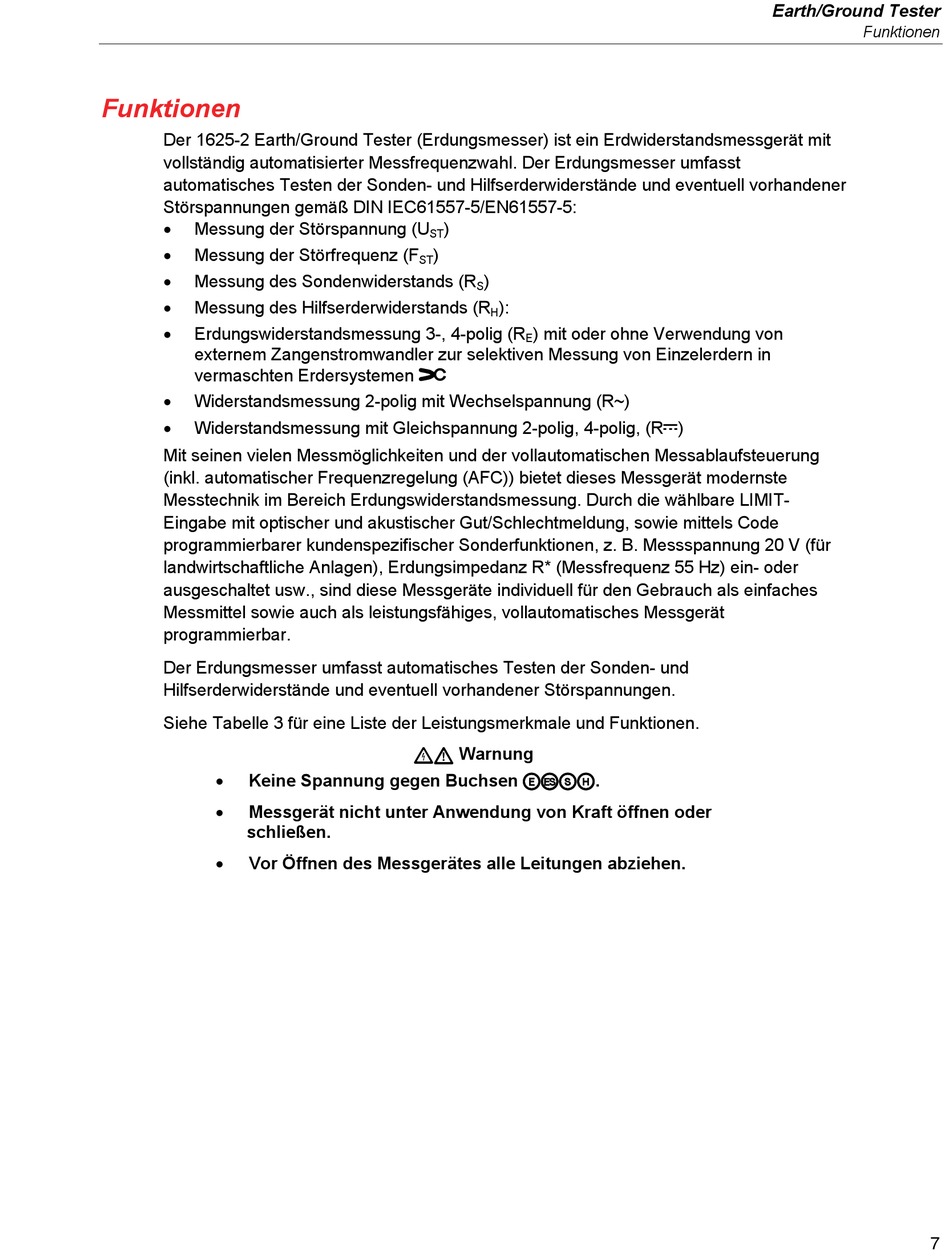

Funktionen - Fluke 1625-2 Bedienungshandbuch

Funktionen

Der 1625-2 Earth/Ground Tester (Erdungsmesser) ist ein Erdwiderstandsmessgerät mit
vollständig automatisierter Messfrequenzwahl. Der Erdungsmesser umfasst
automatisches Testen der Sonden- und Hilfserderwiderstände und eventuell vorhandener
Störspannungen gemäß DIN IEC61557-5/EN61557-5:
•
Messung der Störspannung (U
•
Messung der Störfrequenz (F
•
Messung des Sondenwiderstands (R
•
Messung des Hilfserderwiderstands (R
•
Erdungswiderstandsmessung 3-, 4-polig (R
externem Zangenstromwandler zur selektiven Messung von Einzelerdern in
vermaschten Erdersystemen 
•
Widerstandsmessung 2-polig mit Wechselspannung (R~)
•
Widerstandsmessung mit Gleichspannung 2-polig, 4-polig, (R)
Mit seinen vielen Messmöglichkeiten und der vollautomatischen Messablaufsteuerung
(inkl. automatischer Frequenzregelung (AFC)) bietet dieses Messgerät modernste
Messtechnik im Bereich Erdungswiderstandsmessung. Durch die wählbare LIMIT-
Eingabe mit optischer und akustischer Gut/Schlechtmeldung, sowie mittels Code
programmierbarer kundenspezifischer Sonderfunktionen, z. B. Messspannung 20 V (für
landwirtschaftliche Anlagen), Erdungsimpedanz R* (Messfrequenz 55 Hz) ein- oder
ausgeschaltet usw., sind diese Messgeräte individuell für den Gebrauch als einfaches
Messmittel sowie auch als leistungsfähiges, vollautomatisches Messgerät
programmierbar.
Der Erdungsmesser umfasst automatisches Testen der Sonden- und
Hilfserderwiderstände und eventuell vorhandener Störspannungen.
Siehe Tabelle 3 für eine Liste der Leistungsmerkmale und Funktionen.
•
Keine Spannung gegen Buchsen .
•
Messgerät nicht unter Anwendung von Kraft öffnen oder
schließen.
•
Vor Öffnen des Messgerätes alle Leitungen abziehen.
)
ST
)
ST
)
S
):
H
) mit oder ohne Verwendung von
E
 Warnung
Earth/Ground Tester
Funktionen
7
