5.7
WIG-Schweißen
5.7.1
Anschluss Schweißbrenner
Pos. Symbol
1
2
3
4
5
6
7
8
•
Zentralstecker des Schweißbrenners in den Zentralanschluss einführen und mit Überwurfmutter
sichern.
•
Schweißstromstecker des Kombibrenners in die Anschlussbuchse, Schweißstrom „-" stecken und
durch Rechtsdrehen verriegeln.
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
Brenner mit Sonderfunktionen (zusätzliche Steuerleitung):
•
Brenner-Steuerleitungsstecker in Anschlussbuchse 7-polig (digital) bzw. Anschlussbuchse 19-polig (je
nach Ausführung) stecken und verriegeln.
Nur MIG/MAG-Brenner mit Sonderfunktionen (zusätzliche Steuerleitung):
•
Brenner-Steuerleitungsstecker in Anschlussbuchse 19-polig stecken und verriegeln.
099-005168-EW500
16.05.2011
Beschreibung
0
Schweißbrenner
Schweißbrennerschlauchpaket
Schweißbrennerzentralanschluss (Euro)
Schweißstrom, Schutzgas und Brennertaster integriert
Anschlussbuchse 19-polig (analog)
Zum Anschluss analoger Zubehörkomponenten (Fernsteller, Steuerleitung,
Schweißbrenner, etc.)
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Anschlussbuchse, Schweißstrom „-"
•
WIG-Schweißen:
Stromquelle
Zusätzliche Systemdokumente beachten!
Aufbau und Funktion

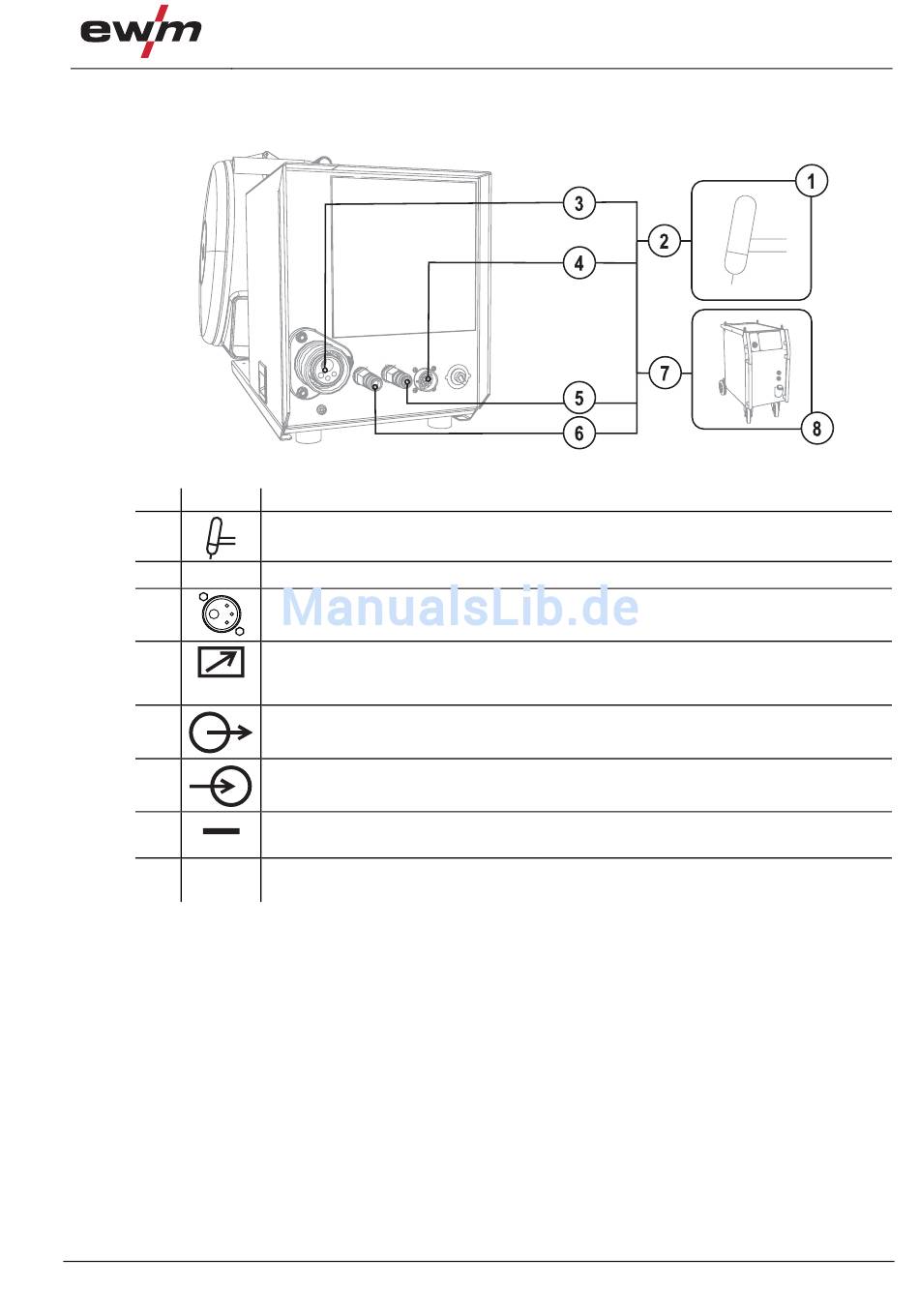

Abbildung 5-9
Schweißstromanschluss für Schweißbrenner
WIG-Schweißen
