Aufbau und Funktion
MIG/MAG-Schweißen
Pos. Symbol
1
2
3
4
5
6
•
Zentralstecker des Schweißbrenners in den Zentralanschluss einführen und mit Überwurfmutter
verschrauben.
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
Nur MIG/MAG-Brenner mit Sonderfunktionen (zusätzliche Steuerleitung):
•
Brenner-Steuerleitungsstecker in Anschlussbuchse 19-polig stecken und verriegeln.
28
Beschreibung
0
Schweißbrenner
Schweißbrennerschlauchpaket
Schweißbrennerzentralanschluss (Euro)
Schweißstrom, Schutzgas und Brennertaster integriert
Anschlussbuchse 19-polig (analog)
Zum Anschluss analoger Zubehörkomponenten (Fernsteller, Steuerleitung,
Schweißbrenner, etc.)
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
3
4
5
6

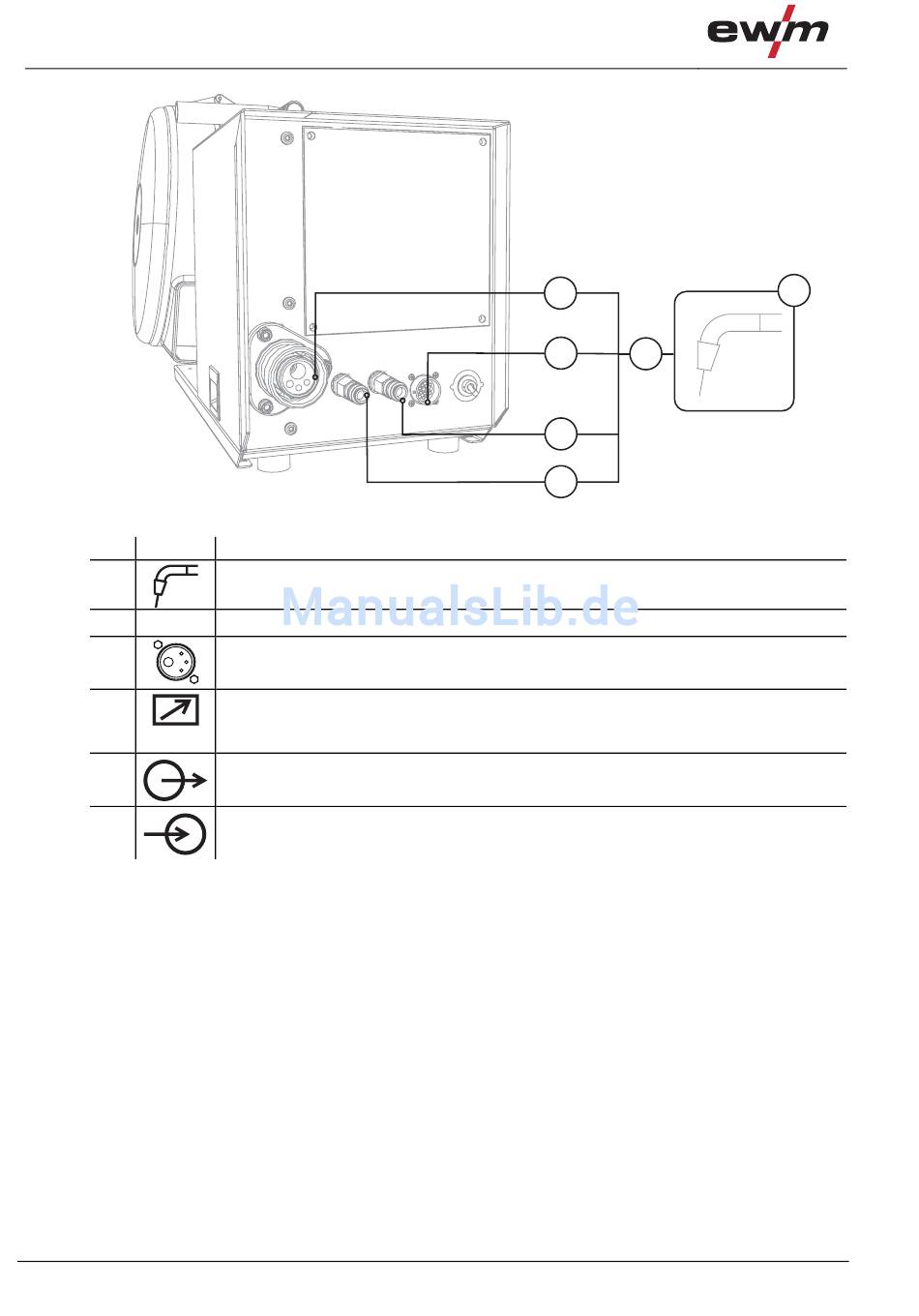

Abbildung 5-3
1
2
099-005168-EW500
16.05.2011
