4.2 Rückansicht
Pos. Symbol
1
2
3
4
5
6
099-005168-EW500
16.05.2011
Gerätebeschreibung - Schnellübersicht
1
Beschreibung 0
Zugentlastung Zwischenschlauchpaket
Anschlussbuchse 19-polig (analog)
Zum Anschluss analoger Zubehörkomponenten (Fernsteller, Steuerleitung,
Schweißbrenner, etc.)
Anschlussnippel G¼", Schutzgasanschluss
Schnellverschlusskupplung, rot (Kühlmittelrücklauf)
Schnellverschlusskupplung, blau (Kühlmittelvorlauf)
Anschlussstecker, Schweißstrom „+"
Schweißstromanschluss Drahtvorschubgerät
6

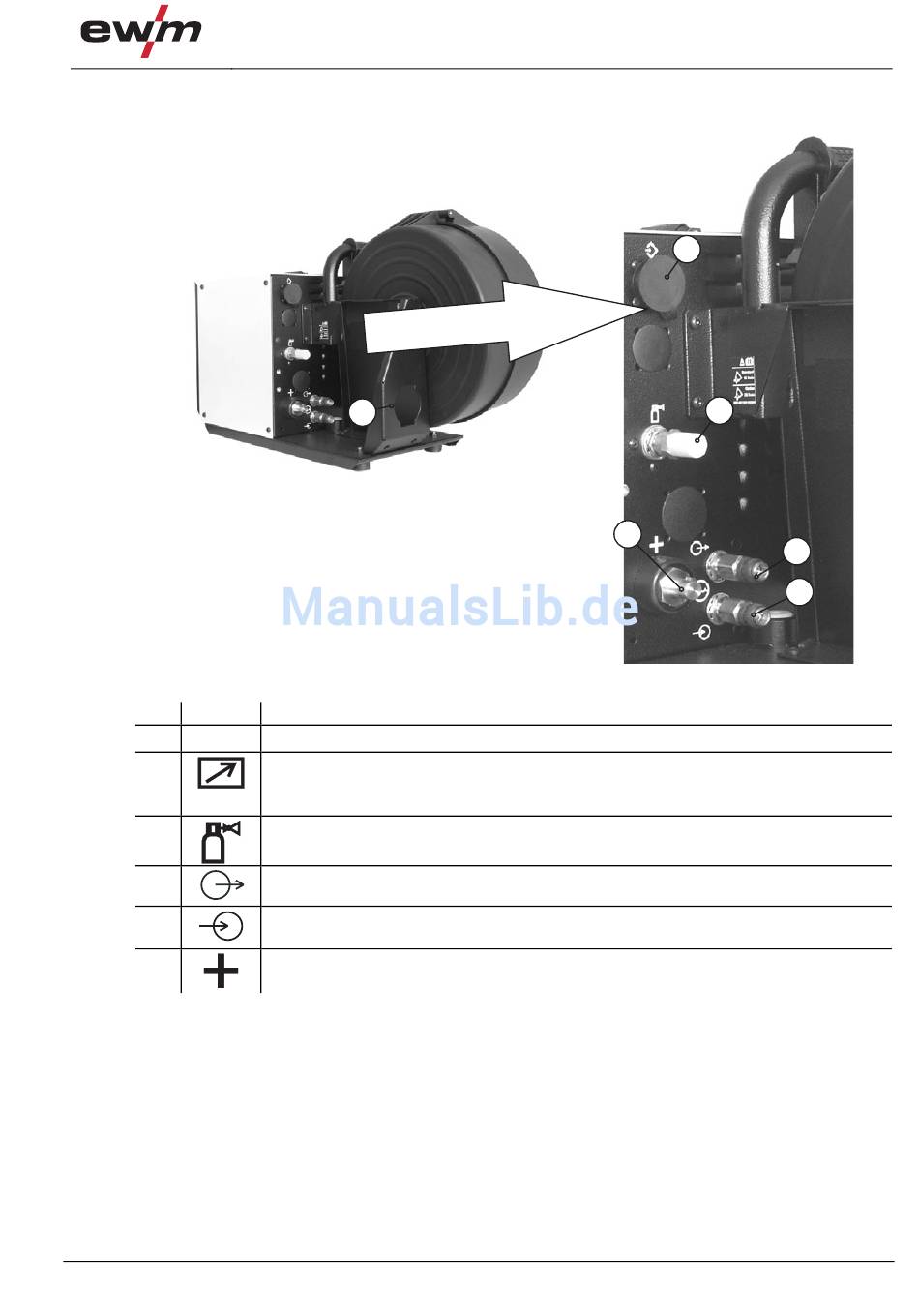

Abbildung 4-2
Rückansicht
2
3
4
5
