Schweißparameterabgleich
7.4 Schweißparameterabgleich

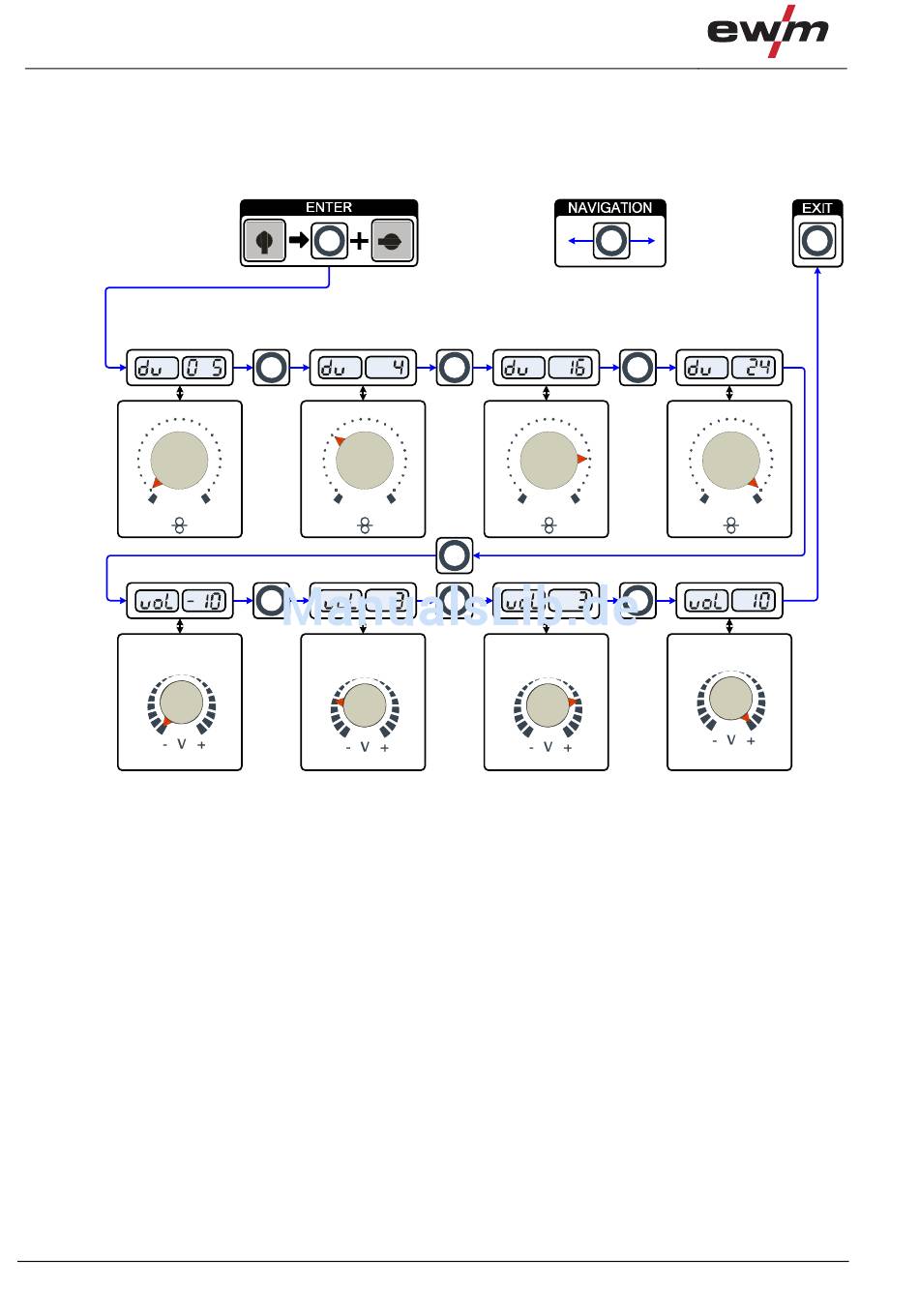

Bei Unterschieden zwischen den am Drahtvorschubgerät / Fernsteller eingestellten und den am
Schweißgerät angezeigten Schweißparametern können diese mit dieser Funktion einfach abgeglichen
werden.
