Aufbau und Wirkungsweise
3.4 Maße in mm
Ø 12
32
70
eL einfahrend
aL ausfahrend
114
G1
G1
13
13
50
35
Wasserströmungssensor mit
Sensortasche (inkl. Dichtung)
Anschlussstück (inkl. Dichtung)
Verlängerungsleitung
für Wärmetauscher mit G 1
für Ventil G 1
Bestell-Nr. 1400-9246
Bestell-Nr. 1400-9252
Bestell-Nr. 1400-9237
Messbereich 1 bis 30 l/min, DN 10,
PN 10, IP 54
max. Mediumstemperatur 70 °C
Länge Verlängerungsleitung: 2 m

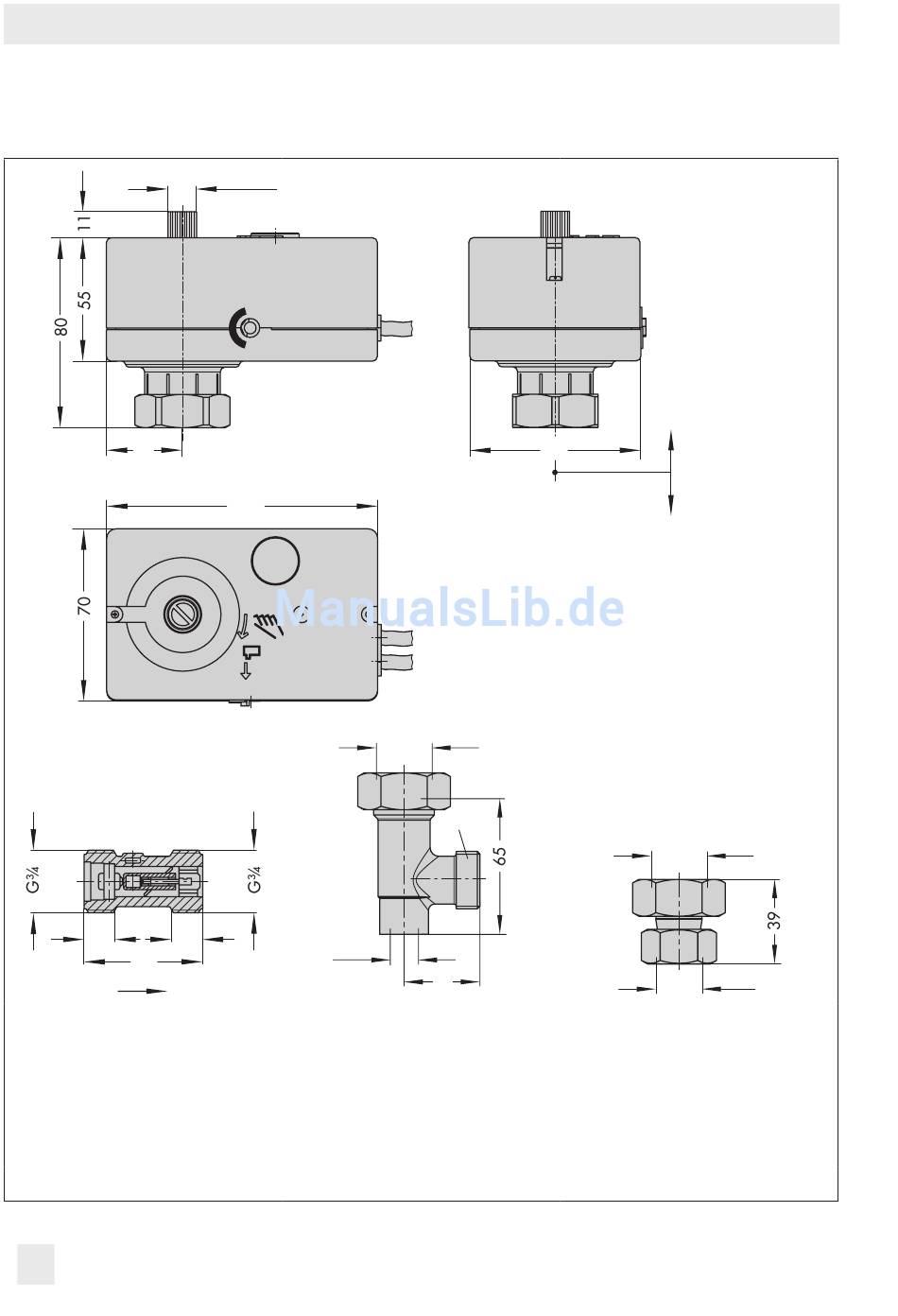

Bild 3: Elektrischer Prozessregelantrieb und Zubehör, Teil 1
