Elektrischer Prozessregelantrieb TROVIS 5757-7
Anwendungen und Konfiguration
Achtung! Für Anbau, elektrischen Anschluss und Bedienung
gelten die in der Einbau- und Bedienungsanleitung EB 5757-7
aufgeführten Warn- und Sicherheitshinweise.
Anwendung
Der elektrische Prozessregelantrieb TROVIS 5757-7 eignet sich
bei kleinen bis mittleren Wohneinheiten für die witterungsge-
führte Regelung, Festwertregelung oder Regelung mit Führungs-
größe (Raumtemperatur).

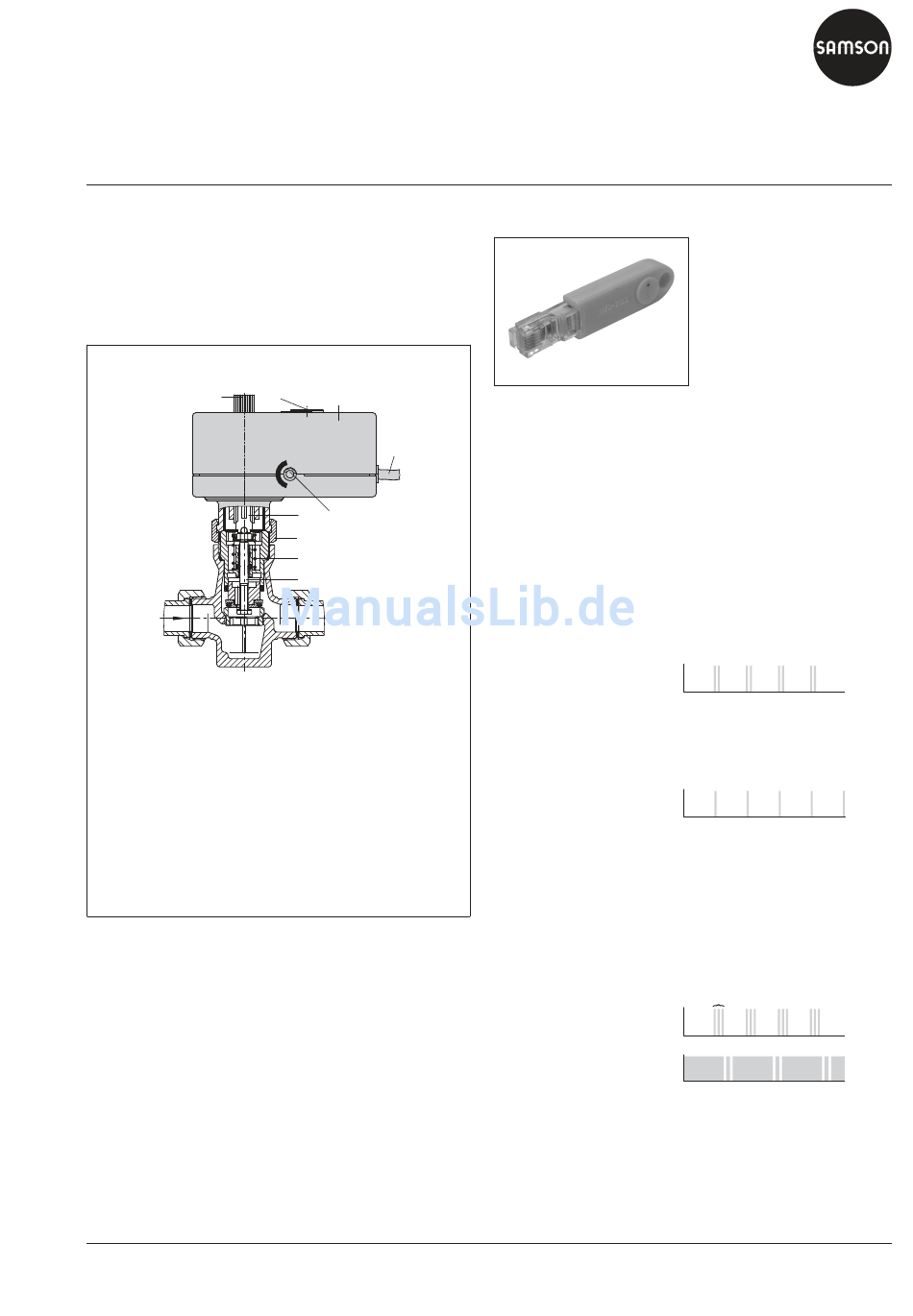

Aufbau
2
1 Elektrischer Prozess-
regelantrieb
1.1 Anschlusskabel
2 Handsteller (Betätigung
nur im spannungslosen
Zustand)
3 Antriebsstange
4 Überwurfmutter
Anbau
Der elektrische Prozessregelantrieb darf nicht hängend einge-
baut werden.
Betriebsbereitschaft
Sobald das Gerät mit elektrischer Spannung versorgt wird, er-
folgt die Initialisierung. Die Antriebsstange fährt aus, dabei
leuchten die rote und die gelbe LED. Hat die Antriebsstange die
Endlage erreicht, erlischt die rote LED. Die gelbe LED leuchtet
weiter und signalisiert die Betriebsbereitschaft.
8 1
1.1
3 5
4
7
6
5 Hubanzeige
6 Kegelstange
7 Ventilfeder
8 Abdeckung, darunter
Serial-Interface-Anschluss
(RJ 12-Buchse), Schiebe-
schalter und LEDs
Verwendung des Speicherstiftes
• Kommandobetrieb: Im laufenden Regelbetrieb kann der elek-
trische Prozessregelantrieb mit Hilfe des Speicherstiftes in den
Kommandobetrieb versetzt werden. Die Antriebsstange des
Ventils wird entsprechend des im Speicherstift gespeicherten
Befehls ein- oder ausgefahren.
Nach Ziehen des Speicherstiftes vom elektrischen Prozessregel-
antrieb kehrt dieser in den normalen Regelzustand zurück.
• Datenübertragung: Nach dem Einstecken des Speicherstiftes in
den elektrischen Prozessregelantrieb werden die Daten je nach
Konfiguration des Speicherstiftes übertragen:
(A) Es wird vollautomatisch in den Stift geschrieben
– Funktion: der vollständige Inhalt des Reglers (Einstellungen
#1 und #2) wird in den Stift übertragen
– Blinkmuster
Ein
gelbe LED:
Aus
(B) Es wird vollautomatisch aus dem Stift gelesen
– Funktion: der vollständige Inhalt des Speicherstiftes (Einstel-
lungen #1 und #2) wird in den Regler übertragen, vorhande-
ne Einstellungen werden überschrieben
– Blinkmuster
Ein
gelbe LED:
Aus
(C) Kopierfunktion
Nach der Funktion (A) ist der Stift automatisch umkonfiguriert
(B), so dass die Daten im Stift in andere Geräte gleichen Typs
und gleicher Version kopiert werden können.
• Datenlogging: Der Speicherstift nimmt die Betriebswerte auf.
Das Datenlogging endet, wenn die Speicherkapazität erschöpft
ist.
– Blinkmuster gelbe LED:
Datenlogging
Ein
wird vorbereitet
Aus
Ein
Datenlogging läuft
Aus
Hinweis: Wird ein unbeschriebener oder ein mit anderem Geräte-
typ oder anderer Version gleichen Typs beschriebener Speichers-
tift in den elektrischen Prozessregelantrieb gesteckt, erfolgt unab-
hängig vom Schreib-/Lesestatus des Speicherstiftes die Daten-
übertragung in den Stift.
Ausgabe November 2009
Kurzanleitung
Bestell- Nr. 1400-9753
Die Datenübertragung zwi-
schen Speicherstift und Gerät
erfolgt am Serial-Interface
(RJ 12-Buchse, unterhalb der
Abdeckung (8)).
Zeit [s]
Zeit [s]
6x
Zeit [s]
2 2 2 2
Zeit [s]
KA 5757-7
