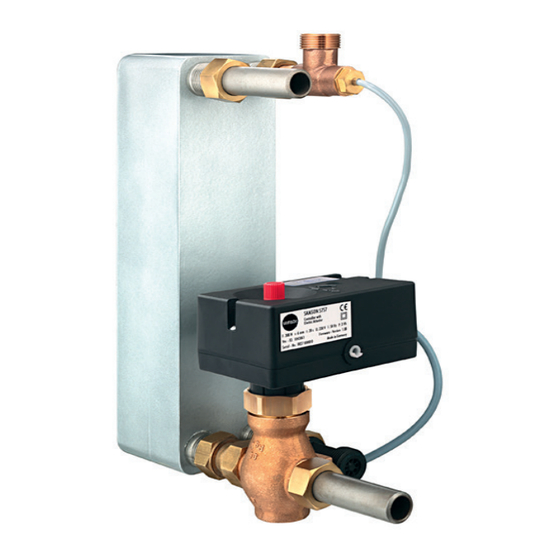

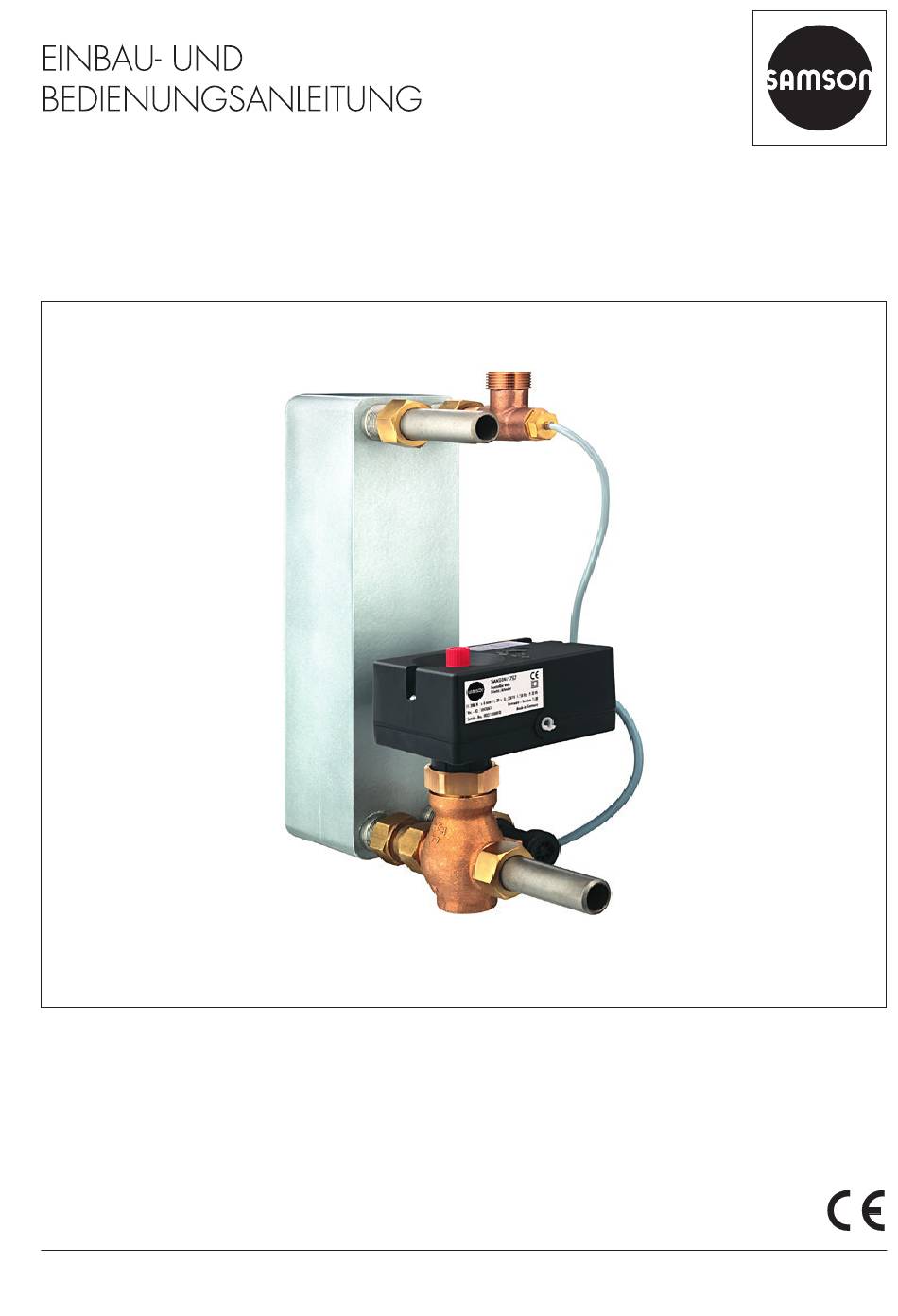

- Seite 1 EB 5757 Originalanleitung Elektrischer Prozessregelantrieb TROVIS 5757-3 für die Trinkwassererwärmung Firmwareversion 2.20 Ausgabe September 2016...
- Seite 2 Î Für die sichere und sachgerechte Anwendung diese EB vor Gebrauch sorgfältig lesen und für späteres Nachschlagen aufbewahren. Î Bei Fragen, die über den Inhalt dieser EB hinausgehen, After Sales Service von SAMSON kontaktieren (aftersalesservice@samsongroup.com). Gerätebezogene Dokumente, wie beispielsweise die Einbau- und Bedie- nungsanleitungen, stehen im Internet unter www.samsongroup.com >...
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise und Schutzmaßnahmen ..........1-1 Hinweise zu möglichen schweren Personenschäden ........1-4 Hinweise zu möglichen Personenschäden ............1-4 Hinweise zu möglichen Sachschäden ............1-5 Kennzeichnungen am Gerät ................2-1 Typenschild ....................2-1 Firmwareversionen ..................2-2 Aufbau und Wirkungsweise ................3-1 Kommunikation ...................3-3 Technische Daten ..................3-4 Maße ......................3-5 Lieferung und innerbetrieblicher Transport ...........4-1 Lieferung annehmen ..................4-1 Antrieb auspacken ..................4-1... - Seite 4 Störungen ....................9-1 Fehler erkennen und beheben ..............9-1 Störungsmeldung durch LEDs ...............9-2 Notfallmaßnahmen durchführen ..............9-3 Instandhaltung ..................10-1 Außerbetriebnahme .................11-1 Demontage ....................12-1 Reparatur ....................13-1 13.1 Antrieb an SAMSON senden ..............13-1 Entsorgung....................14-1 Zertifikate ....................15-1 Anhang ....................16-1 16.1 Zubehör ....................16-1 16.2 Service .....................16-2 16.3 Konfigurationsübersicht ................16-3...
-
Seite 5: Sicherheitshinweise Und Schutzmaßnahmen
Sicherheitshinweise und Schutzmaßnahmen 1 Sicherheitshinweise und Schutzmaßnahmen Bestimmungsgemäße Verwendung Der Prozessregelantrieb TROVIS 5757-3 ist ein elektrischer Antrieb mit einem integrierten di- gitalen Regler. Er ist für die Betätigung eines angebauten Hubventils bestimmt. Zusammen mit dem Ventil dient der elektrische Prozessregelantrieb der Temperaturregelung von flüssigen oder dampfförmigen Medien in Rohrleitungen. Der Prozessregelantrieb ist für den Regelbe- trieb von Trinkwassererwärmung geeignet. - Seite 6 Î Persönliche Schutzausrüstung aus der zugehörigen Ventildokumentation beachten. Î Weitere Schutzausrüstung beim Anlagenbetreiber erfragen. Änderungen und sonstige Modifikationen Änderungen, Umbauten und sonstige Modifikationen des Produkts sind durch SAMSON nicht autorisiert. Sie erfolgen ausschließlich auf eigene Gefahr und können unter anderem zu Sicherheitsrisiken führen sowie dazu, dass das Produkt nicht mehr den für seine Verwendung erforderlichen Voraussetzungen entspricht.
- Seite 7 Der elektrische Prozessregelantrieb ist für den Einsatz in Niederspannungsanlagen vorge- sehen. Î Bei Anschluss, Instandhaltung und Reparatur die einschlägigen Sicherheitsvorschriften beachten. Mitgeltende Dokumente Die Dokumentation für den Prozessregelantrieb TROVIS 5757-3 besteht aus dieser Einbau- und Bedienungsanleitung EB 5757und dem Konfigurationshandbuch u KH 5757 Folgende Dokumente gelten außerdem als Ergänzung zu dieser Einbau- und Bedienungsan- leitung: u EB 3135‑1 für druckunabhängiges Regelventil Typ 2488 u EB 3136 für druckunabhängiges Regelventil Typ 2488 N...
- Seite 8 Sicherheitshinweise und Schutzmaßnahmen 1.1 Hinweise zu möglichen schweren Personenschäden GEFAHR Lebensgefahr durch elektrischen Schlag! Î Vor Herstellen des elektrischen Anschlusses und bei Arbeiten am Gerät Versor- gungsspannung abschalten und gegen Wiedereinschalten sichern. Î Nur Ausschaltgeräte einsetzen, die gegen unbeabsichtigtes Wiedereinschalten ge- sichert werden können.
- Seite 9 HINWEIS Beschädigung des elektrischen Prozessregelantriebs durch Überschreitung der zuläs- sigen Toleranzen der Versorgungsspannung! Der Prozessregelantrieb TROVIS 5757-3 ist für den Einsatz nach Niederspannungs- richtlinie vorgesehen. Î Die zulässigen Toleranzen der Versorgungsspannung einhalten. Beschädigung des elektrischen Prozessregelantriebs durch zu hohe Anzugsmomente! Der Prozessregelantrieb TROVIS 5757-3 muss mit bestimmten Drehmomenten angezo- gen werden.
- Seite 10 EB 5757...
-
Seite 11: Kennzeichnungen Am Gerät
Kennzeichnungen am Gerät 2 Kennzeichnungen am Gerät 2.1 Typenschild TROVIS 5757-3 Electric Actuator with Process Controller Var.-ID xxxxxxx Serial no. xxxx *xxxxxx* F: 300 N s: 6 mm v: 0.3 mm/s Firmware: 2.xx U: 230 V f: 50 Hz P: 3 VA... -
Seite 12: Firmwareversionen
Kennzeichnungen am Gerät 2.2 Firmwareversionen Änderungen der Firmware gegenüber Vorgängerversion 1.0x 2.0x/2.1x Zusätzliche Merkmale: – Schaltausgang, vgl. Anhang – Datenlogging‑Funktion, vgl. Konfigurationshandbuch u KH 5757 – Kommandobetrieb, vgl. Konfigurationshandbuch u KH 5757 2.0x/2.1x 2.20 Erweiterung der Funktion Schaltausgang (F16) auf die Einstellmöglichkeit „Umwälzpumpe invertiert (Heizkreis)”, vgl Anhang und Konfigurationshandbuch u KH 5757. Neue Funktion Pumpenschutz (F17), vgl Anhang und Konfigurationshandbuch u KH 5757. EB 5757... -
Seite 13: Aufbau Und Wirkungsweise
3 Aufbau und Wirkungsweise schlossen, bei einfahrender Antriebsstange öffnet das Ventil, indem die Kegelstange Der elektrische Prozessregelantrieb durch die Rückstellfeder dieser Bewegung TROVIS 5757-3 ist ein elektrischer Antrieb folgt. mit einem integrierten digitalen Regler. Er ist Beim Dreiwegemischventil wird mit ausfah- anbaubar an die SAMSON‑Ventile (DN 15 render Antriebsstange das Ventil (A →... -
Seite 14: Anschlussleitung
RJ-12-Buchse Bei elektrischen Prozessregelantrieben mit 4 Überwurfmutter Schaltausgang (Firmwareversion 2.0x/2.1x) kann dieser als Pumpenausgang (Zirkulati- onspumpe oder Umwälzpumpe), Störmelde- Bild 3-2: Aufbau TROVIS 5757-3 ausgang oder als Meldeausgang für einen Zapfungsvorgang konfiguriert werden. Handsteller Einstellung Über den Handsteller kann der Hub im Der Sollwert des Reglers ist mit 60 °C vorein- spannungsfreien Zustand verstellt werden gestellt und kann über die Software TROVIS-... -
Seite 15: Kommunikation
Parametrierung des Reglers und die Vi- sualisierung der Prozessparameter im On- line-Betrieb erlaubt. Info TROVIS-VIEW ist eine kostenlose Software, die auf der SAMSON-Internetseite unter u www.samsongroup.com > Service & Sup- port > Downloads > TROVIS-VIEW herunter- geladen werden kann. Weitere Informationen zu TROVIS-VIEW (z. -
Seite 16: Technische Daten
Aufbau und Wirkungsweise 3.2 Technische Daten Tabelle 3-1: Technische Daten · TROVIS 5757-3 TROVIS 5757-3 Anschluss an Ventil kraftschlüssig Nennhub 6 mm Handverstellung Stellzeit für Nennhub 20 s Antriebskraft 300 N Versorgungsspannung 230 V (±10 %), 50 Hz Leistungsaufnahme ca. 4 VA Binäreingang BE 1 Sollwertumschaltung (W1 und W2) 2) Binäreingang BE 2 Fließdruckschalter... -
Seite 17: Maße
Aufbau und Wirkungsweise 3.3 Maße Ø 12 G¾ G¼ G¾ Wasserströmungssensor mit Sensortasche (inkl. Dichtung) Anschlussstück (inkl. Dichtung) Verlängerungsleitung für Wärmetauscher mit G 1 für Ventil G 1 Bestell-Nr. 1400-9246 Bestell-Nr. 1400-9252 Bestell-Nr. 1400-9237 Messbereich 1 bis 30 l/min, DN 10, PN 10, IP 54 max. Mediumstemperatur 70 °C Länge Verlängerungsleitung: 2 m Bild 3-3: Maße in mm · Elektrischer Prozessregelantrieb und Zubehör EB 5757... - Seite 18 Aufbau und Wirkungsweise G¾ G¾ Ø5,4 G¼ Ø3,3 Pt-1000-Sensor Typ 5207-0060 Sensortasche (inkl. Dichtung) für Wärmetauscher mit G ¾ Ansprechzeiten: t < 1 s, < 3 s; in Wasser 0,4 m/s Bestell-Nr. 1400-9249 PN 16 max. Mediumstemperatur: 90 °C G¾ G¾ G¾ G¼ G¾ Anschlussstück (inkl. Dichtung) Zirkulationsanschluss für Ventil G ¾ (inkl. Dichtung) Bestell-Nr. 1400-9236 Bestell-Nr. 1400-9232 Bild 3-4: Maße in mm · Zubehör für Prozessregelantrieb EB 5757...
-
Seite 19: Lieferung Und Innerbetrieblicher Transport
Lagerung Rücksprache mit Inbetriebnahme entfernen. SAMSON halten. 1. Elektrischen Antrieb auspacken. 2. Lieferumfang prüfen (vgl. Bild 4‑1). Info 3. Verpackung sachgemäß entsorgen. SAMSON empfiehlt, bei längerer Lagerung den elektrischen Antrieb und die Lagerbe- Elektrischer Prozessregelantrieb dingungen regelmäßig zu prüfen. TROVIS 5757‑3 Dokument IP 5757 „Wichtige Informationen zum Produkt”... - Seite 20 Lieferung und innerbetrieblicher Transport Lagerbedingungen − Elektrischen Antrieb vor äußeren Einflüssen wie z. B. Stößen schützen. − Elektrischen Antrieb vor Nässe und Schmutz schützen. − Sicherstellen, dass die umgebende Luft frei von Säuren oder anderen korrosiven und ag- gressiven Medien ist. − Die zulässige Lagertemperatur von –20 bis +70 °C einhalten. − Keine Gegenstände auf den elektrischen Antrieb legen. EB 5757...
-
Seite 21: Montage
Montage 5 Montage 5.2 Montage vorbereiten Vor der Montage folgende Bedingungen si- 5.1 Einbaubedingungen cherstellen: − Der Antrieb ist unbeschädigt. Bedienerebene Folgende vorbereitende Schritte durchführen: Wenn in der Ventildokumentation nicht an- ders beschrieben, ist die Bedienerebene für Für die Montage erforderliches Material und das Stellventil die frontale Ansicht auf alle Werkzeug bereitlegen. -
Seite 22: Stellventil In Die Rohrleitung Einbauen
Montage 5.5 Zubehör einbauen HINWEIS Beschädigung des Antriebs durch zu hohe Zapfungserkennung Anzugsmomente! Î Wasserströmungssensor oder Fließdruck- Î Anzugsmoment einhalten. schalter in die Rohrleitung einbauen (vgl. zugehörige Dokumentation). 1. Handsteller gegen den Uhrzeigersinn Temperatursensor drehen und die Antriebsstange in die obere Endlage bringen. -
Seite 23: Elektrischen Anschluss Herstellen
Montage 5.6 Elektrischen Anschluss her- HINWEIS stellen Beschädigung des Antriebs durch unzuläs- sige Beschaltung der Eingänge! Î Eingänge gemäß der technischen Daten HINWEIS beschalten (vgl. Kapitel „Aufbau und Beschädigung des Antriebs durch unzuläs- Wirkungsweise”). siges Öffnen des Antriebsgehäuses! Î Antriebsgehäuse nicht öffnen. Leitungen anschließen Î... - Seite 24 Montage 230V,50Hz +5V GND GEFAHR Spannungsführende Ader! Î Ader nicht berühren. Betrieb mit Pt-1000-Sensor (Schaltausgang L' als Pumpenausgang) 230V,50Hz +5V GND GEFAHR Spannungsführende Ader! Î Ader nicht berühren. Betrieb mit Pt-1000-Sensor und Binärkontakt zur Sollwertbestimmung (Schaltausgang L' als Pumpenausgang) Fließdruckschalter 230V,50Hz +5V GND GEFAHR...
- Seite 25 Montage Wasserströmungssensor (WSS) 230V, 50Hz +5V GND GEFAHR Spannungsführende Ader! Î Ader nicht berühren. Betrieb mit Pt-1000-Sensor und Wasserströmungssensor (Schaltausgang L' als Pumpenausgang) Informationen zum Anschluss des Wasserströmungssensors vgl. Bild 5‑5 230V,50Hz +5V GND GEFAHR Spannungsführende Ader! Î Ader nicht berühren. Betrieb mit Pt-1000-Sensor und Sollwertführung über Stromsignal (Schaltausgang L' als Pumpenausgang) + 0(4)...20mA –...
- Seite 26 Montage Info Die grau hinterlegte Klemme L' ist nur in der Ausführung mit Schaltausgang (Firmwareversi- on 2.0x/2.1x) vorhanden. Info Die Anschlussklemmen sind nicht im Lieferumfang enthalten. Anschluss des Wasserströmungssensors (WSS) Aderendhülse PVC 3 x 0,5 mm² Buchsenstecker Buchse gn ws Kabelbinder Typenschild 18,9 Bild 5-5: Elektrischer Anschluss des Wasserströmungssensors (WSS)
-
Seite 27: Bedienung
Bedienung 6 Bedienung 6.1 Geräteübersicht und Bedienelemente Handsteller Hubanzeige serielle Schnittstelle Abdeckung/LEDs Handsteller Bild 6-1: Lage der Bedienelemente 6.2 Anzeige mit LEDs 6.3 Serielle Schnittstelle Der elektrische Prozessregelantrieb ist mit ei- Die serielle Schnittstelle ermöglicht die Kom- ner roten und einer gelben LED ausgestattet, munikation mit dem Antrieb über eine RJ- die den aktuellen Betriebszustand des An- 12-Buchse. - Seite 28 EB 5757...
-
Seite 29: Inbetriebnahme Und Konfiguration
Inbetriebnahme und Konfiguration 7 Inbetriebnahme und Konfigu- 7.2 Antrieb konfigurieren ration Die Konfiguration des Antriebs erfolgt mit der Software TROVIS-VIEW. Der Antrieb 7.1 Antrieb initialisieren wird hierfür mit seiner seriellen Schnittstelle mit dem PC verbunden (vgl. Kapitel „Aufbau Sobald die Versorgungsspannung angelegt und Wirkungsweise”). wird, startet automatisch der Initialisierungs- Î Einzelheiten zu Einstellung und Bedie- vorgang. - Seite 30 EB 5757...
-
Seite 31: Betrieb
Betrieb 8 Betrieb Sobald die Tätigkeiten zu Montage und Inbetriebnahme abgeschlossen sind, ist das Stellventil mit elektrischem Prozessregelantrieb betriebsbereit. 8.1 Regelbetrieb Der elektrische Prozessregelantrieb arbeitet standardmäßig im Regelbetrieb. Das Regelver- halten und damit die Bewegung der Antriebsstange hängt dabei von der Einstellung der Pa- rameter ab (vgl. Konfi gurationshandbuch u KH 5757). - Seite 32 Betrieb Blinkmuster der roten LED − Normalbetrieb Zeit in s − Gerät läuft nach Reset an oder Fehler Endlagenschalter Zeit in s − Temperatur zu hoch (oberer Grenzwert GWH überschritten) Zeit in s − EEPROM-Fehler im Gerät Zeit in s − Nullpunktabgleich läuft Zeit in s − Laufzeitmessung läuft...
-
Seite 33: Handbetrieb
Betrieb − Leitungsunterbrechung am Stromeingang Zeit in s − Durchfl uss am Strömungssensor überschreitet Messbereich Zeit in s 8.3 Handbetrieb Stangenposition manuell ändern Über den Handsteller kann die Antriebsstange bei abgeschalteter Versorgungsspannung in eine gewünschte Position gebracht werden. Die manuelle Verstellung der Stangenposition ist nur bei abgeschalteter Versorgungsspannung sinnvoll, da der Hub im Regelbetrieb vom Pro- zessregler übernommen wird und eine Verstellung so unmittelbar ausgeglichen wird. -
Seite 34: Betrieb Mit Speicherstift
Betrieb 8.4 Betrieb mit Speicherstift Vgl. u EB 6661. Der Speicherstift lässt sich mit den Daten aus TROVIS-VIEW beschreiben, um die vorge- nommene Konfiguration und Parametrierung in einen oder mehrere Geräte gleichen Typs Handsteller und gleicher Version zu schreiben. Darüber hinaus kann der Speicherstift auch mit Daten des Geräts beschrieben werden. - Seite 35 Betrieb Blinkmuster der gelben LED für Speicherstift − Keine Kommunikation mit Speicherstift oder Kommandostift steckt Zeit in s − Speicherstift hat Aktion beendet Zeit in s − Auslesen des Speicherstifts wird vorbe- reitet Zeit in s − Beschreiben des Speicherstifts wird vor- bereitet Zeit in s − Speicherstift hat Plausibilitätsfehler...
-
Seite 36: Kopierfunktion
Betrieb Daten zwischen Antrieb und Speicherstift Info übertragen Das Attribut „Es wird vollautomatisch in den Der Speicherstift wird nach Bild 8‑3 an den Stift geschrieben“ wird nach der ersten Da- Antrieb angeschlossen. Die Vorgehensweise tenübertragung automatisch in den Lesesta- zum Übertragen von Daten ist in der tus zurückgesetzt. TROVIS-VIEW-Bedienungsanleitung u EB 6661 beschrieben. -
Seite 37: Betriebszustände
Betrieb 8.5.2 Betriebszustände Im Ordner „Service\Betriebszustände” werden z. B. Störmeldungen angezeigt. Info Betriebszustände und Fehler werden auch über die LEDs angezeigt (vgl. Kap. 8.2). 8.5.3 Funktionen Im Ordner „Service\Funktionen” werden folgende Funktionen angezeigt: Handebene Î Handebene Funktionen Î Reset auslösen Î Werkseinstellung im Antrieb laden Î Nullpunktabgleich starten Î Laufzeitmessung starten Die Funktionen können bei bestehender Verbindung zwischen Antrieb und PC ausgeführt werden. -
Seite 38: Statusmeldungen
Betrieb 8.5.4 Statusmeldungen Im Ordner „Service\Statusmeldungen” werden folgende Parameter zum Antrieb und Betrieb angezeigt: Antrieb Firmwareversion Seriennummer Geräteinformation Fertigungsparameter Betrieb Betriebsstunden in h Betriebsstunden bei Übertemperatur in h Geräteinnentemperatur in °C Höchste Geräteinnentemperatur in °C Niedrigste Geräteinnentemperatur in °C Antriebswege Motorlaufzeit in h Anläufe Richtungswechsel Ventilwege Doppelhübe Leuchtdioden Gelb... -
Seite 39: Statistik
Betrieb 8.5.5 Statistik Im Ordner „Service\Statistik” werden diverse Zählerstände angezeigt: Zähler Geräteausfälle Versorgungsspannung eingeschaltet Programmunterbrechungen Fehler Endlagenschalter Fehler EPROM Zähler Störungen Signalstörung Temperatureingang Signalstörung Stromeingang Durchfluss überschreitet Messbereich Oberer Grenzwert GWH überschritten Zähler binäre Signale Binäreingang eingeschaltet Schaltausgang eingeschaltet Zapfungen Zähler Speicherstift Kommando Antriebsstange einfahren Kommando Antriebsstange ausfahren Daten gelesen... - Seite 40 8-10 EB 5757...
-
Seite 41: Störungen
Störungen 9 Störungen 9.1 Fehler erkennen und beheben Î Fehler erkennen und beheben, vgl. Tabelle 9‑1. Info Bei Störungen, die nicht in der Tabelle aufgeführt sind, hilft Ihnen der After Sales Service von SAMSON weiter. Tabelle 9-1: Fehlerbehebung Fehler Mögliche Ursache Abhilfe Antriebsstange/Kegelstange be- Antrieb ist mechanisch blockiert. -
Seite 42: Störungsmeldung Durch Leds
Störungen 9.2 Störungsmeldung durch LEDs Blinkmuster gelbe LED − Speicherstift hat Plausibilitätsfehler Zeit in s − Speicherstift hat EEPROM-Fehler Zeit in s Blinkmuster rote LED − Fehler Endlagenschalter Zeit in s − Temperatur zu hoch (oberer Grenzwert GWH überschritten) Zeit in s − EEPROM-Fehler im Gerät Zeit in s − Leitungsunterbrechung am... -
Seite 43: Notfallmaßnahmen Durchführen
Störungen − Leitungsunterbrechung am Stromeingang Zeit in s − Durchfl uss am Strömungssensor überschreitet Messbereich Zeit in s 9.3 Notfallmaßnahmen durchführen Notfallmaßnahmen der Anlage obliegen dem Anlagenbetreiber. Tipp Notfallmaßnahmen im Fall einer Störung am Ventil sind in der zugehörigen Ventildokumen- tation beschrieben. EB 5757... - Seite 44 EB 5757...
-
Seite 45: Instandhaltung
Instandhaltung 10 Instandhaltung Info Der elektrische Prozessregelantrieb wurde von SAMSON vor Auslieferung geprüft. − Mit der Durchführung nicht beschriebener Instandhaltungs- und Reparaturarbeiten ohne Zustimmung des After Sales Service von SAMSON erlischt die Produktgewähr- leistung. Der Antrieb ist wartungsfrei. EB 5757... - Seite 46 10-2 EB 5757...
-
Seite 47: Außerbetriebnahme
Außerbetriebnahme 11 Außerbetriebnahme Um den elektrischen Prozessregelantrieb für die Demontage außer Betrieb zu nehmen, Die in diesem Kapitel beschriebenen Arbei- folgende Schritte ausführen: ten dürfen nur von Fachpersonal durchge- Î Ventil außer Betrieb nehmen, vgl. zuge- führt werden, das für die jeweilige Aufgabe hörige Ventildokumentation. - Seite 48 11-2 EB 5757...
-
Seite 49: Demontage
Demontage 12 Demontage GEFAHR Lebensgefahr durch elektrischen Schlag! Î Vor dem Abklemmen der Leitungen des Antriebs Versorgungsspannung abschal- ten und gegen Wiedereinschalten si- chern. GEFAHR Berstgefahr von Stellventil-Bauteilen bei un- sachgemäßem Öffnen! Î Vor Arbeiten am Stellventil betroffene Anlagenteile und Ventil drucklos ma- chen. - Seite 50 12-2 EB 5757...
-
Seite 51: Reparatur
HINWEIS Beschädigung des Prozessregelantriebs durch unsachgemäße Instandsetzung und Reparatur! Î Keine Instandsetzungs- und Reparaturar- beiten durchführen. Î After Sales Service von SAMSON kon- taktieren. 13.1 Antrieb an SAMSON senden Defekte Antriebe können zur Untersuchung an SAMSON gesendet werden. Für die Einsendung von Antrieben oder Re- touren-Abwicklung folgendermaßen vorge-... - Seite 52 13-2 EB 5757...
-
Seite 53: Entsorgung
Entsorgung 14 Entsorgung SAMSON ist in Deutschland re- gistrierter Hersteller bei der stif- tung elektro-altgeräte register (stiftung ear), WEEE-Reg.-Nr.: DE 62194439 Î Bei der Entsorgung lokale, nationale und internationale Vorschriften beachten. Î Alte Bauteile, Schmiermittel und Gefah- renstoffe nicht dem Hausmüll zuführen. - Seite 54 14-2 EB 5757...
-
Seite 55: Zertifikate
Zertifikate 15 Zertifikate Das nachfolgende Zertifikat steht auf der nächsten Seite zur Verfügung: − EU Konformitätserklärung Das abgedruckte Zertifikat entspricht dem Stand bei Drucklegung. Das jeweils aktuellste Zer- tifikate liegt im Internet unter dem Produkt ab: u www.samsongroup.com > Produkte & Anwendungen > Produktselektor > Antriebe > 5757-3 EB 5757 15-1... - Seite 56 LVD 2014/35/EU EN 60730-1:2016, EN 61010-1:2010 RoHS 2011/65/EU EN 50581:2012 Hersteller / Manufacturer / Fabricant: SAMSON AKTIENGESELLSCHAFT Weismüllerstraße 3 D-60314 Frankfurt am Main Deutschland/Germany/Allemagne Frankfurt / Francfort, 2017-07-29 Im Namen des Herstellers/ On behalf of the Manufacturer/ Au nom du fabricant.
-
Seite 57: Anhang
Anhang 16 Anhang 16.1 Zubehör Zubehör Temperatursensor Pt 1000 schnellansprechend Typ 5207‑0060 Sensortasche Best.-Nr. 1400-9249 Wasserströmungssensor Best.-Nr. 1400-9246 Hardware-Paket, bestehend aus: Best.-Nr. 1400-9998 − Speicherstift-64 − Verbindungskabel − Modularadapter Speicherstift-64 Best.-Nr. 1400-9753 Verbindungskabel Best.-Nr. 1400-7699 Modularadapter Best.-Nr. 1400-7698 USB-RS232-Adapter Best.-Nr. 8812-2001 Software TROVIS-VIEW (kostenfrei) u www.samsongroup.com > Service & Support > Downloads > TROVIS‑VIEW EB 5757... -
Seite 58: Service
Der After Sales Service ist über die E-Mail-Adresse u aftersalesservice@samsongroup.com erreichbar. Adressen der SAMSON AG und deren Tochtergesellschaften Die Adressen der SAMSON AG und deren Tochtergesellschaften sowie von Vertretungen und Servicestellen stehen im Internet unter u www.samsongroup.com oder in einem SAMSON-Produktkatalog zur Verfügung. Notwendige Angaben Bei Rückfragen und zur Fehlerdiagnose fol- gende Informationen angeben: − Modellnummer... -
Seite 59: Konfigurationsübersicht
Anhang 16.3 Konfigurationsübersicht Funktionsblockliste Die Funktionsblöcke haben die nachfolgend aufgeführten Bedeutungen. F = Funktionsblock WE = Werkseinstellung Funktion Bedeutung 01 Zapfungserkennung 0: Dauernde Regelung 1: Durchflusssensor aktiv 02 Durchflusssensor 0: Fließdruckschalter 1: Wasserströmungssensor 03 Adaption 0: Inaktiv 1: Aktiv (mit Wasserströmungssensor) 04 Wirkrichtung 0: >> (steigend/steigend) 1: <> (steigend/fallend) 05 Stromeingang 0: Inaktiv (Binäreingang) 1: Aktiv 06 Funktion Stromeingang... - Seite 60 Anhang Parameterliste Die Parameter haben die nachfolgend aufgeführten Einstellbereiche. P = Parameter WE = Werkseinstellung Parameter Einstellbereich Sollwert W1 60 °C 0 bis 100 °C Sollwert W2 70 °C 0 bis 100 °C Messbereichsanfang Xmin 0 °C –50 bis 90 °C Messbereichsende Xmax 100 °C 10 bis 150 °C Oberer Grenzwert GWH 95 °C 0 bis 100 °C Unterer Grenzwert GWL 5 °C 0 bis 20 °C Proportionalbeiwert Kp 0,1 bis 50 Nachstellzeit Tn 15 s...
-
Seite 61: Kundenspezifische Daten
Anhang 16.4 Kundenspezifische Daten Station Betreiber Zuständiges SAMSON-Büro Funktionsblöcke Parameter vorgenommene vorgenommene Einstellbereich Einstellung Einstellung 60 °C 0 bis 100 °C 70 °C 0 bis 100 °C 0 °C –50 bis +90 °C 100 °C 10 bis 150 °C 95 °C 0 bis 100 °C 5 °C 0 bis 20 °C 0,1 bis 50 25 s 0 bis 999 s 0 s 0 bis 999 s 35 s 0 bis 240 s 8 K 0 bis 30 K 24,0 h... - Seite 62 16-6 EB 5757...
- Seite 64 EB 5757 SAMSON AKTIENGESELLSCHAFT Weismüllerstraße 3 · 60314 Frankfurt am Main Telefon: +49 69 4009-0 · Telefax: +49 69 4009-1507 E-Mail: samson@samsongroup.com · Internet: www.samsongroup.com...
