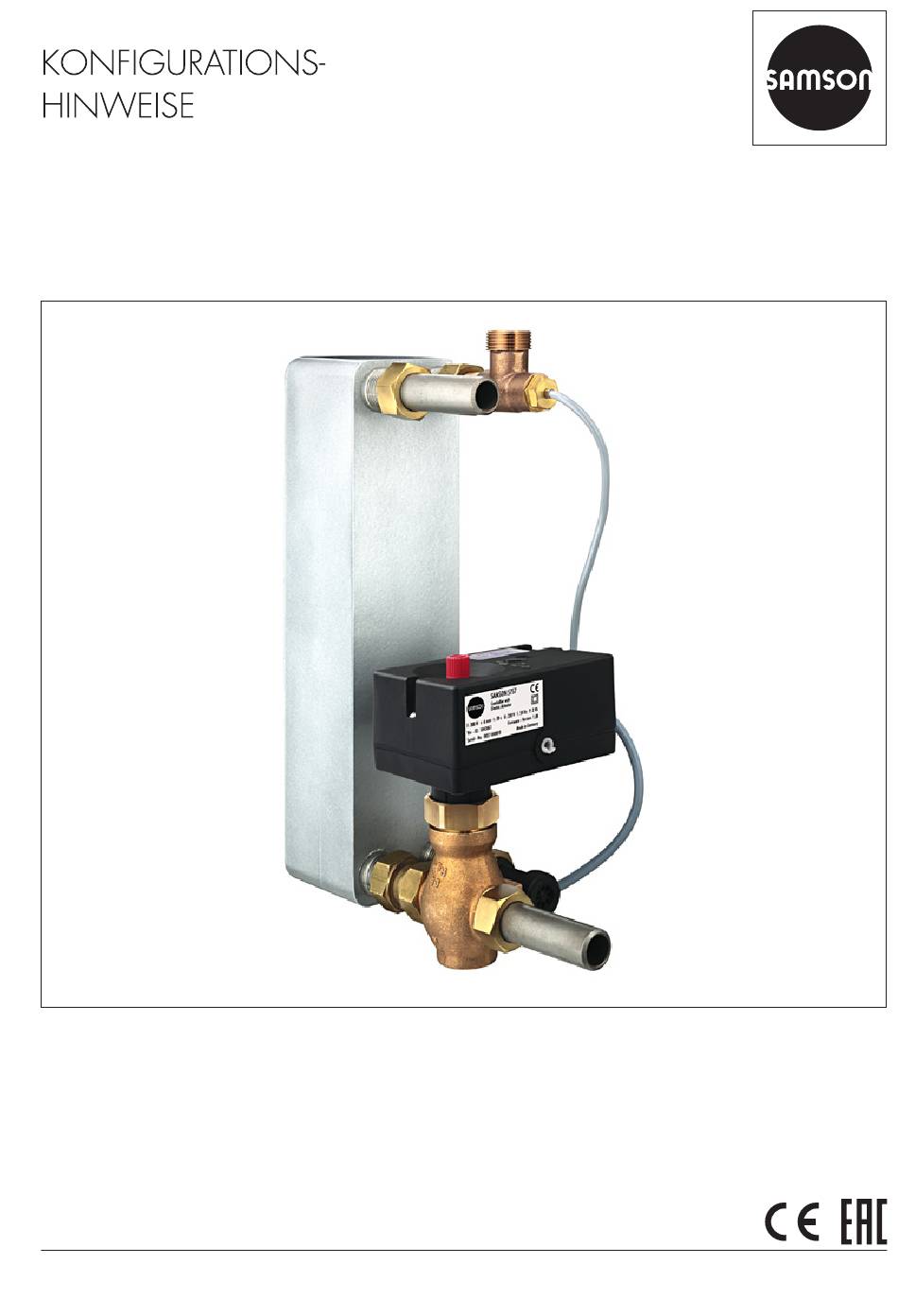

KH 5757
Originalanleitung
Elektrischer Prozessregelantrieb TROVIS 5757-3
für die Trinkwassererwärmung
Firmwareversion 2.20
Ausgabe September 2023

Werbung

loading

Inhaltszusammenfassung für Samson TROVIS 5757-3

  • Seite 1 KH 5757 Originalanleitung Elektrischer Prozessregelantrieb TROVIS 5757-3 für die Trinkwassererwärmung Firmwareversion 2.20 Ausgabe September 2023...
  • Seite 2 Hinweise zu diesem Konfigurationshandbuch Die Gerätedokumentation für den elektrischen Prozessregelantrieb TROVIS 5757-3 besteht aus zwei Teilen: − Einbau- und Bedienungsanleitung u EB 5757 − Konfigurationshandbuch KH 5757 Das vorliegende Konfigurationshandbuch KH 5757 wendet sich an regelungstechnisch ver- siertes Fachpersonal. Ausführlich werden die vorkonfigurierten Anlagen beschrieben. Es wird vorausgesetzt, dass Sie mit der Bedienung des Geräts und mit der Bedienung der Konfigurationssoftware TROVIS-VIEW vertraut sind.
  • Seite 3 Inhalt Allgemeines ....................4 Funktionen und Parameter ................5 Trinkwassererwärmung im Durchflusssystem .............5 2.1.1 Zapfungserkennung mit Fließdruckschalter ............6 2.1.2 Zapfungserkennung mit Wasserströmungssensor ..........7 Sollwertumschaltung..................7 Thermische Desinfektion .................8 Warmhaltung des Wärmetauschers ..............9 Übertemperaturschutz ..................10 Frostschutz....................10 Regelparameter ...................10 Externe Bedarfsverarbeitung .................11 Funktion Schaltausgang ................12 2.10 Wirkrichtung ....................13 Funktionen Speicherstift ................13...
  • Seite 4 Allgemeines 1. Allgemeines Die Funktionen und Parameter werden in der Software TROVIS-VIEW eingestellt. Um Einstel- lungen von der Software in den elektrischen Prozessregelantrieb oder vom elektrischen Pro- zessregelantrieb in die Software übertragen zu können, muss eine Datenverbindung zwi- schen den Komponenten bestehen, vgl. u EB 6661. WARNUNG Gefahr durch bewegliche Teile am Stellventil! Die Software hat im Onlinemodus direkten Einfluss auf das angeschlossene Anbaugerät und...
  • Seite 5 Funktionen und Parameter 2. Funktionen und Parameter 2.1 Trinkwassererwärmung im Durchflusssystem VL RL Trinkwassersensor RL Fernwärme-Rücklauf WW Warmwasser WSS Wasserströmungssensor VL Fernwärme-Vorlauf Kaltwasser Zirkulation Bild 1: Trinkwassererwärmung im Durchflusssystem mit Vorlaufsensor und Zapfungserkennung (Wasserströmungssensor WSS) Bei der Trinkwassererwärmung im Durchflusssystem wird die Trinkwassertemperatur auf ei- nen gewünschten Sollwert geregelt: Î...
  • Seite 6 Funktionen und Parameter Betrieb mit Trinkwassersensor Am Wärmetauscher misst ein Pt-1000-Temperatursensor (z. B. Typ 5207-0060, idealerweise in Kombination mit einer Sensortasche zur optimalen Positionierung des Sensors am Wärme- tauscher) die Trinkwassertemperatur. Der Messwert wird mit dem Sollwert verglichen und das Ventil entsprechend ausgeregelt (s. o.). Betrieb mit Stromeingang Alternativ zu einem Vorlaufsensor kann die aktuelle Vorlauftemperatur auch über den Strom- eingang (0 bis 20 mA oder 4 bis 20 mA) eingelesen werden.
  • Seite 7 Funktionen und Parameter 2.1.2 Zapfungserkennung mit Wasserströmungssensor Im Unterschied zur Zapfungserkennung mit Fließdruckschalter werden dem Gerät nicht nur Beginn und Ende einer Trinkwasserentnahme, sondern auch Umfang der Entnahme signali- siert. Durch Zuschalten der Optimierungsfunktion Adaption passt sich das Gerät selbsttätig an sich verändernde Netzbedingungen an, ohne dass die Regelparameter (vgl.
  • Seite 8 Î Bei der thermischen Desinfektion eine Temperatur von mindestens 70 °C einstellen. Tipp Der Sollwert W1 ist werkseitig auf 60 °C voreingestellt. SAMSON empfiehlt, zur Vorbeu- gung W1 unter P01 auf 62 °C zu erhöhen. Dadurch können mögliche Legionellen schon im laufenden Betrieb weitgehend eliminiert werden.
  • Seite 9 Funktionen und Parameter 2.4 Warmhaltung des Wärmetauschers Bei aktiver Zapfungserkennung regelt der Prozessregelantrieb den Sollwert nur bei gleich- zeitiger Trinkwasseranforderung aus. Um zu gewährleisten, dass der gewünschte Sollwert W1 bei einer erneuten Trinkwasseranforderung schnell erreicht wird, wird das Auskühlen des Wärmetauschers durch die Funktion Warmhaltung Tauscher verhindert: Zwischen den Zap- fungen wird die um die 'Absenkdifferenz' verminderte Warmwassertemperatur verwendet.
  • Seite 10 Funktionen und Parameter Funktionen Konfiguration F05: Stromeingang F05 - 0 F08: Funktion Binäreingang F08 - 0 2.5 Übertemperaturschutz Wenn die Vorlauftemperatur am Vorlaufsensor den Grenzwert oben GWH überschreitet, schließt das Gerät das Ventil. Mit F10 - 0 erfolgt keine Überwachung der Vorlauftemperatur auf den oberen Grenzwert. Funktionen Konfiguration F10: Oberer Grenzwert GWH...
  • Seite 11 Funktionen und Parameter Die Antriebslaufzeit Ty (P10) beschreibt die Zeit, die das Stellventil benötigt, um den Bereich von 0 bis 100 % ohne Stopp zu durchlaufen. Werkseitig ist Ty auf 35 s voreingestellt. Info Die Werkseinstellung bezieht sich auf den Nennhub von 6 mm. Die tatsächliche Laufzeit kann mit dem Parameter „Laufzeitmessung starten”...
  • Seite 12 Funktionen und Parameter 2.9 Funktion Schaltausgang Info Die Funktion Schaltausgang steht für elektrische Prozessregelantriebe ab Firm ware 2.x zur Verfügung. Der Schaltausgang kann grundsätzlich als Pumpenausgang (Zirkulationspumpe oder Um- wälzpumpe), Störmeldeausgang oder als Meldeausgang für einen Zapfungsvorgang konfi- guriert werden. − Funktion Passiv: Der Schaltausgang ist inaktiv.
  • Seite 13 Funktionen Speicherstift 2.10 Wirkrichtung Steigend/steigend (F04 - 0) − Istwert < Sollwert: Antriebsstange fährt ein − Istwert > Sollwert: Antriebsstange fährt aus Steigend/fallend (F04 - 1) − Istwert < Sollwert: Antriebsstange fährt aus − Istwert > Sollwert: Antriebsstange fährt ein Funktionen Konfiguration F04: Wirkrichtung...
  • Seite 14 Funktionen Speicherstift 3.2 Datenlogging Info Die Datenlogging‑Funktion steht für elektrische Prozessregelantriebe ab Firmware 2.x zur Verfügung. Der Speicherstift ermöglicht das Abspeichern folgender Daten: − Pt-1000-Eingang − Durchfluss − Stromeingang − Antriebsstangenposition − Stellwert − Z-Anteil − P-Anteil − I-Anteil − D-Anteil −...
  • Seite 15 Zusätzliche Anzeigen und Funktionen in Software TROVIS-VIEW 4. Zusätzliche Anzeigen und Funktionen in Software TROVIS-VIEW 4.1 Handebene in TROVIS-VIEW Mit der Software TROVIS-VIEW kann das Gerät in den Handbetrieb versetzt werden. In der Handebene sind folgende Aktionen möglich: − Antriebsstange einfahren −...
  • Seite 16 Zusätzliche Anzeigen und Funktionen in Software TROVIS-VIEW 4.3 Betriebszustände 4.4 Funktionen KH 5757...
  • Seite 17 Zusätzliche Anzeigen und Funktionen in Software TROVIS-VIEW 4.5 Statusmeldungen KH 5757...
  • Seite 18 Zusätzliche Anzeigen und Funktionen in Software TROVIS-VIEW 4.6 Statistik KH 5757...
  • Seite 19 Konfigurationsliste und kundenspezifische Daten 5. Konfigurationsliste und kundenspezifische Daten Funktionsblockliste Die Funktionsblöcke haben die nachfolgend aufgeführten Bedeutungen. F = Funktionsblock WE = Werkseinstellung Funktion Bedeutung 01 Zapfungserkennung 0: Dauernde Regelung 1: Durchflusssensor aktiv 02 Durchflusssensor 0: Fließdruckschalter 1: Wasserströmungssensor 03 Adaption 0: Inaktiv 1: Aktiv (mit Wasserströmungssensor) 04 Wirkrichtung...
  • Seite 20 Konfigurationsliste und kundenspezifische Daten Parameterliste Die Parameter haben die nachfolgend aufgeführten Einstellbereiche. P = Parameter WE = Werkseinstellung Parameter Einstellbereich Sollwert W1 60 °C 0 bis 100 °C Sollwert W2 70 °C 0 bis 100 °C Messbereichsanfang Xmin 0 °C –50 bis +90 °C Messbereichsende Xmax 100 °C 10 bis 150 °C Oberer Grenzwert GWH...
  • Seite 21 Konfigurationsliste und kundenspezifische Daten 5.1 Kundenspezifische Daten Station Betreiber Zuständiges SAMSON-Büro Funktionsblöcke Parameter vorgenommene vorgenommene Einstellbereich Einstellung Einstellung 60 °C 0 bis 100 °C 70 °C 0 bis 100 °C 0 °C –50 bis +90 °C 100 °C 10 bis 150 °C 95 °C 0 bis 100 °C 5 °C 0 bis 20 °C 0,1 bis 50 25 s...
  • Seite 22 KH 5757...
  • Seite 23 KH 5757...
  • Seite 24 KH 5757 SAMSON AKTIENGESELLSCHAFT Weismüllerstraße 3 · 60314 Frankfurt am Main Telefon: +49 69 4009-0 · Telefax: +49 69 4009-1507 E-Mail: samson@samsongroup.com · Internet: www.samsongroup.com...
