Rotex RHYHBH05AA Installationsanleitung Seite 25

A1P Hauptplatine (Hydrobox)
A2P Platine der Bedieneinheit
A3P * Platine der Solar-Pumpenstation
A3P * EIN/AUS-Thermostat
A3P * Wärmepumpen-Konvektor
A4P * Digitale E/A-Platine
A4P * Empfänger-Platine (Drahtloser EIN/AUS-
Thermostat, PC=Stromkreis)
A8P * Zusatz-Platine
B1L Flusssensor
DS1 (A8P) * DIP-Schalter
F1U, F2U * Sicherung 5 A 250 V für digitale E/A-Platine
(A4P)
FU1 Sicherung T 6,3 A 250 V für Hauptplatine
(A1P)
K*R Relais auf Platine
M1P Pumpe für Hauptwasserversorgung
M2P # Brauchwasserpumpe
M2S # 2-Wege-Ventil für Kühlbetrieb
M3S 3-Wege-Ventil für Bodenheizung/
Brauchwasserspeicher
M4S Bypass-Ventil für Gaskessel
PHC1 * Optokoppler Eingangs-Schaltkreis
PS Stromversorgung für Schaltkreis
Q*DI # Fehlerstrom-Schutzschalter
R1T (A1P) Wärmetauscherfühler am Wasseraustritt
R1T (A2P) Umgebungstemperaturfühler der
Bedieneinheit
R1T (A3P) * Umgebungstemperaturfühler des EIN/AUS-
Thermostats
R2T (A1P) Auslass Gaskessel-Fühler
R3T (A1P) Fühler auf der Flüssigkeitsseite des
Kältemittels
R4T (A1P) Fühler am Wasserzufluss
R5T (A1P) * Brauchwasserfühler
R6T (A1P) * Externer Innen- und Außentemperaturfühler
R1H (A3P) * Feuchtigkeitsfühler
S1S # Kontakt des Wärmepumpentarif-
Netzanschlusses
S2S # Impulseingang des Stromzählers
S3S # Impulseingang des Gaszählers
S6S~S9S # Stromverbrauch-Digitaleingang
SS1 (A4P) * Wahlschalter
TR1, TR2 Stromversorgungstransformator
X*M Anschlussleiste
X*Y Anschluss
* = Optional
# = Bauseitig zu liefern
RHYHBH05AAV3 + RHYHBH/X08AAV3
ROTEX HPU Hybrid-Wärmepumpenmodul
4P353065-1C – 2014.02
Schritte, die vor Inbetriebnahme der Einheit überprüft werden
müssen
X1M
X2M
X5M
**
/12.2
1

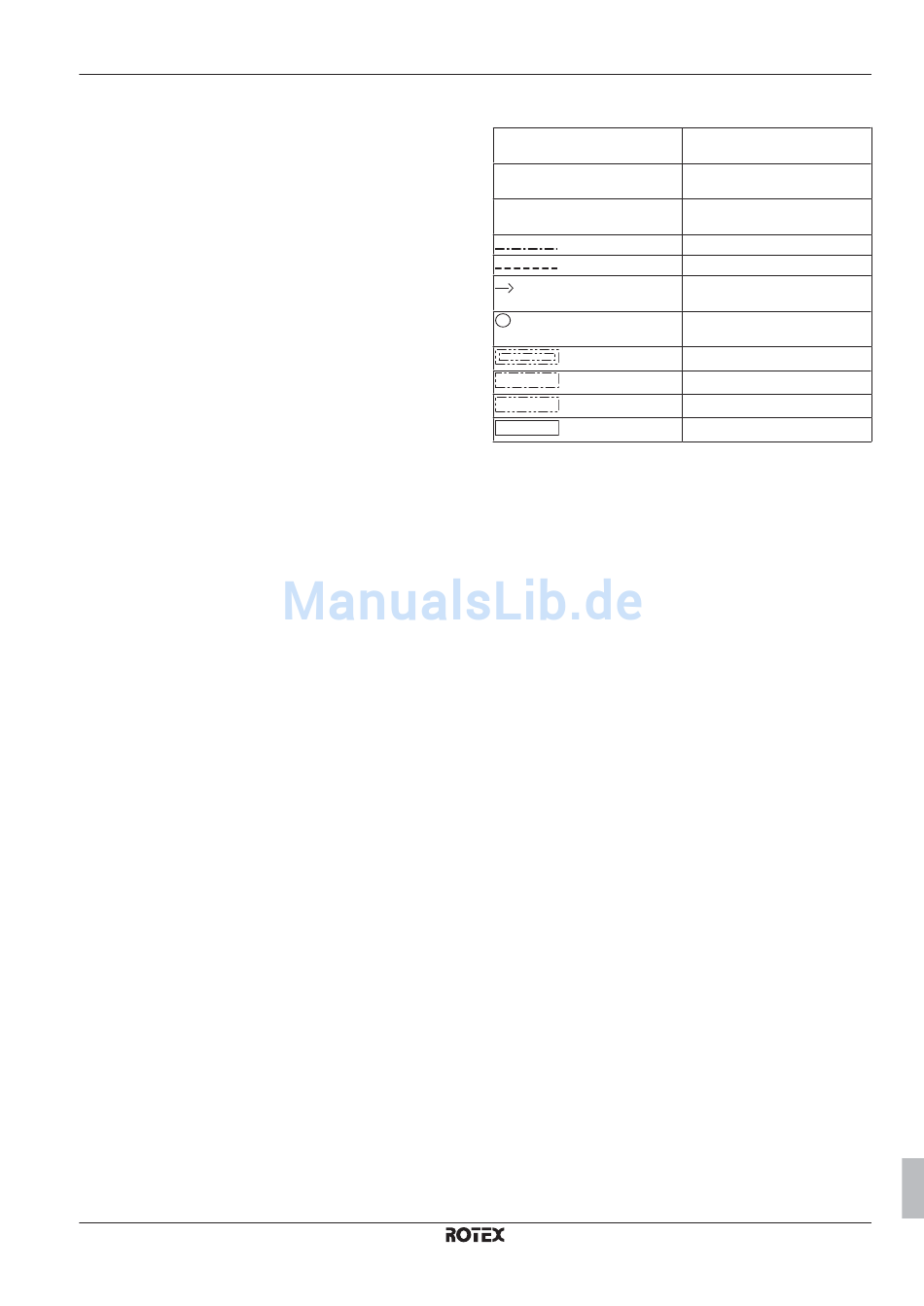

8 Technische Daten
Innengeräte-/
Außengerätekommunikation
Klemmleiste für bauseitige
Verkabelung für Wechselstrom
Klemmleiste für bauseitige
Verkabelung für Gleichstrom
Erdungsdraht
Bauseitig zu liefern
Anschluss ** weiter auf Seite 12,
Spalte 2
Mehrere
Verkabelungsmöglichkeiten
Option
Nicht im Schaltkasten montiert
Modellabhängige Verkabelung
Platine
Installationsanleitung
25
