2 Kurzanleitung

In der Kurzanleitung werden die Basisinformationen zum Betrieb bereitgestellt
Spannungsversorgung 230 V
-
Das Gerät verfügt im Bereich des Netzsteckers über eine Ein- / Ausschalter.
-
Im Bereich des Schalters befindet sich die Hauptsicherung.
-

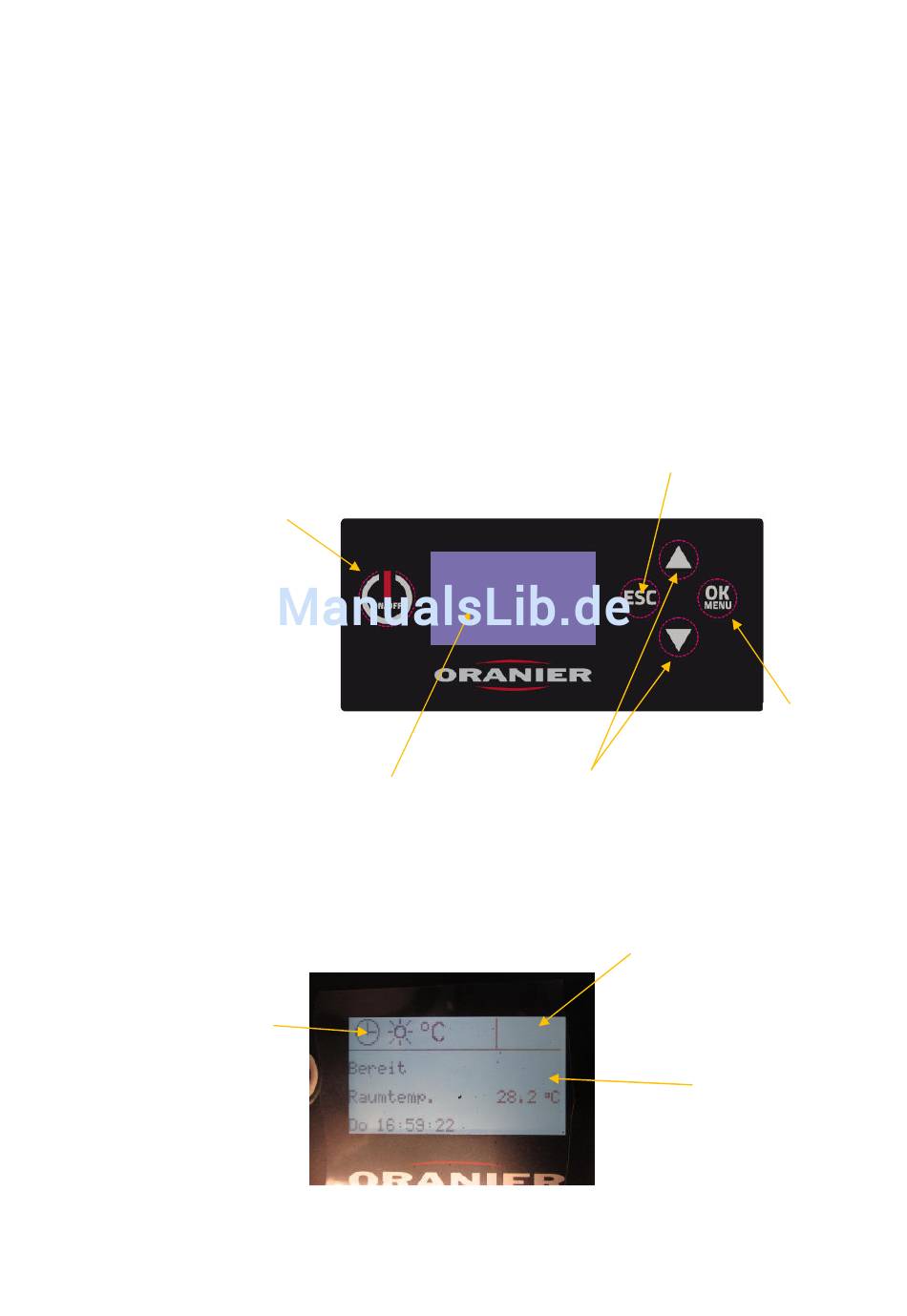

2.1 Bedienelemente

Das Gerät verfügt über fünf Funktionstasten:
ON / OFF
•
OK / MENU
•
ESC
•
AUF
•
AB
•
ON / OFF Taste:
Funktionen
Ein / Aus
•
Tag / Party
•
Nacht
•
Leistung
•
Zeitschalt Tag
•
Zeitschalt
•
Nacht
Zeitschalt
•
Leistung
Multifunktions Grafik

Display

2.2 Display
Das Display besteht aus drei verschiedenen Bereichen:
Betriebsartenanzeige,
die Betreibsarten:
Aus
•
Tag
•
Nacht
•
Leistung
•
Zeitschalt Tag
•
Zeitschalt Nacht
•
Zeitschalt
•
Leistung
9
Ein- Ausschalten und Funktionsauswahltaste
Auswahl und Bestätigungstaste für die Auswahlmenüs
im Menü eine Ebene zurückgehen
nach oben blättern
nach unten blättern
Auf- und Ab Taste:
Auswählen des jeweiligen
Wertes und Blättern im Menu
Zustandsfeld:
ESC Taste:
Zurückgehen in die
nächste Ebene
OK / MENU
Taste:
Auswählen des
Untermenüs
und Bestätigen
der Auswahl
Tür offen
•
Pumpe ein
•
Ext Anforderung
•
Abkühlphase
•
Hauptanzeige:
Zustand
•
Raumtemperatur ist
•
Tag Uhrzeit mit
•
Hinweis ob
Zeitschaltprogramm
hinterlegt ist
