2 Kurzanleitung
In der Kurzanleitung werden die Basisinformationen zum Betrieb bereitgestellt
Spannungsversorgung 230 V
-
Das Gerät verfügt im Bereich des Netzsteckers an der Geräterückseite über einen Ein-
-
/ Ausschalter
Im Bereich dieses Schalters auf der Geräterückseite befindet sich die Hauptsicherung
-

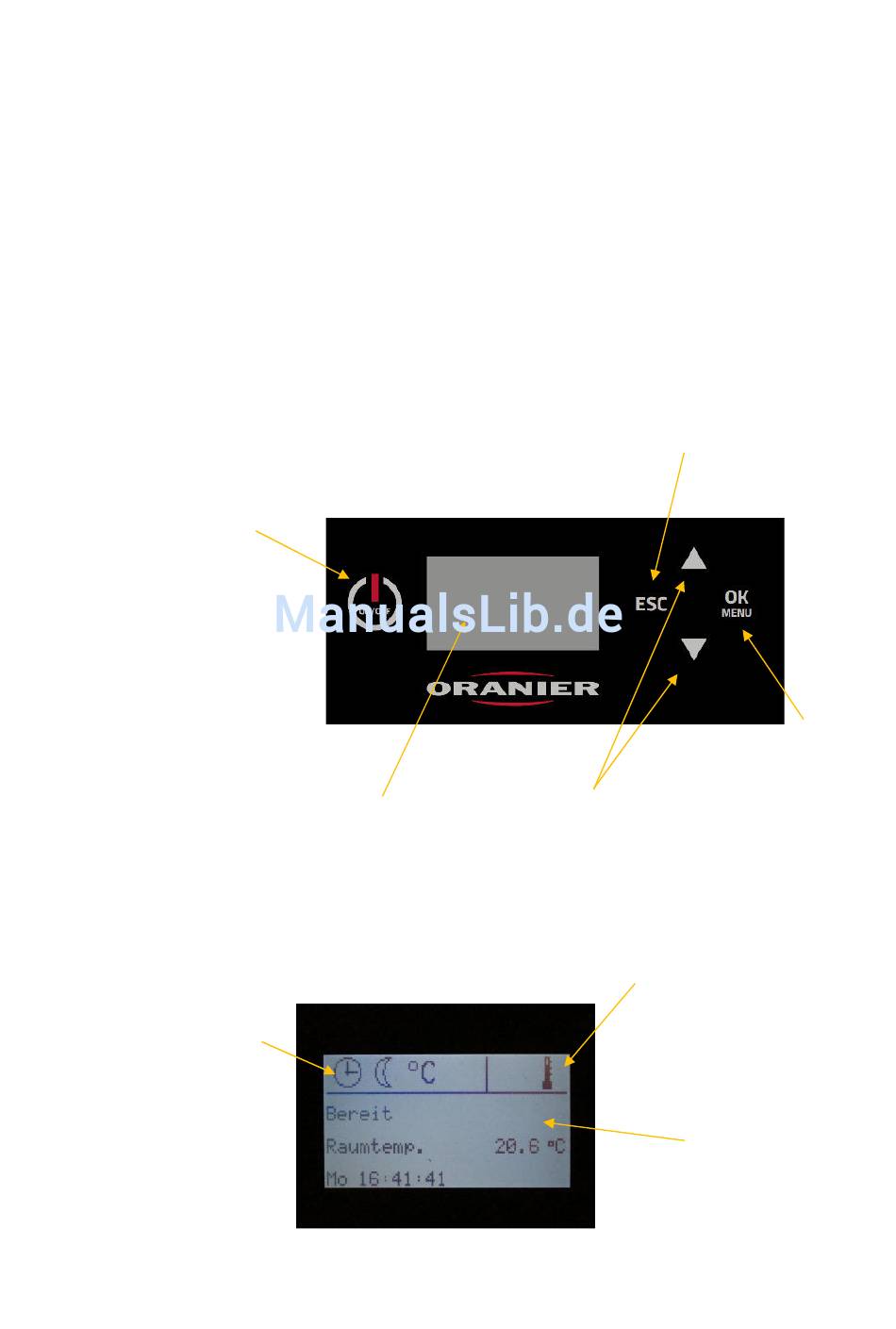

2.1 Bedienelemente
Das Gerät verfügt über fünf Funktionstasten:
ON / OFF
•
OK / MENU
•
ESC
•
AUF
•
AB
•
ON / OFF Taste:
Funktionen
Ein / Aus
•
Tag („Party")
•
Nacht
•
Leistung
•
Zeitschalt Tag
•
Zeitschalt
•
Nacht
Zeitschalt
•
Leistung
2.2 Display
Das Display besteht aus drei verschiedenen Bereichen:
Betriebsartenanzeige
Betriebsarten:
Aus
•
Tag
•
Nacht
•
Leistung
•
Zeitschalt Tag
•
Zeitschalt Nacht
•
Zeitschalt
•
Leistung
9
Ein- Ausschalten und Funktionsauswahltaste
Auswahl und Bestätigungstaste für die Auswahlmenüs
im Menü eine Ebene zurückgehen
nach oben blättern
nach unten blättern
Grafik Display
Auf- und Ab Taste:
Auswählen des jeweiligen
Wertes und Blättern im Menu
ESC Taste:
Zurückgehen in die
nächste Ebene
OK / MENU
Taste:
Auswählen des
Untermenüs
und Bestätigen
der Auswahl
Zustandsfeld:
Tür offen
•
Pumpe ein
•
Ext Anforderung
•
Temperaturbedingung
•
nicht erfüllt
Hauptanzeige:
Zustand
•
Raumtemperatur ist
•
Tag Uhrzeit mit
•
Hinweis ob
Zeitschaltprogramm
hinterlegt ist
