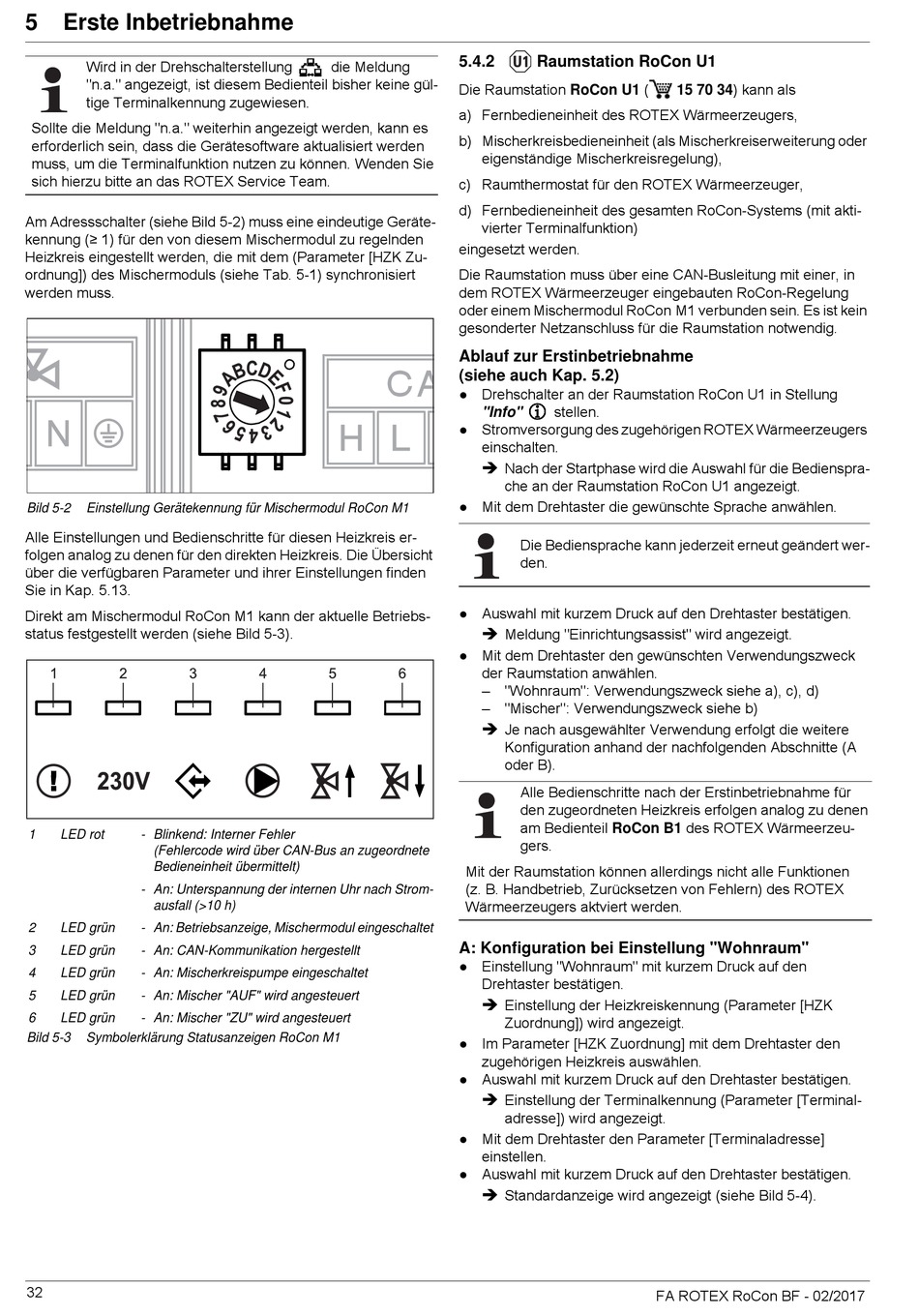

5 x Erste Inbetriebnahme
Wird in der Drehschalterstellung
"n.a." angezeigt, ist diesem Bedienteil bisher keine gül-
tige Terminalkennung zugewiesen.
Sollte die Meldung "n.a." weiterhin angezeigt werden, kann es
erforderlich sein, dass die Gerätesoftware aktualisiert werden
muss, um die Terminalfunktion nutzen zu können. Wenden Sie
sich hierzu bitte an das ROTEX Service Team.
Am Adressschalter (siehe Bild 5-2) muss eine eindeutige Geräte-
kennung (≥ 1) für den von diesem Mischermodul zu regelnden
Heizkreis eingestellt werden, die mit dem (Parameter [HZK Zu-
ordnung]) des Mischermoduls (siehe Tab. 5-1) synchronisiert
werden muss.
Bild 5-2 Einstellung Gerätekennung für Mischermodul RoCon M1
Alle Einstellungen und Bedienschritte für diesen Heizkreis er-
folgen analog zu denen für den direkten Heizkreis. Die Übersicht
über die verfügbaren Parameter und ihrer Einstellungen finden
Sie in Kap. 5.13.
Direkt am Mischermodul RoCon M1 kann der aktuelle Betriebs-
status festgestellt werden (siehe Bild 5-3).
1 LED rot - Blinkend: Interner Fehler
(Fehlercode wird über CAN-Bus an zugeordnete
Bedieneinheit übermittelt)
- An: Unterspannung der internen Uhr nach Strom-
ausfall (>10 h)
2 LED grün - An: Betriebsanzeige, Mischermodul eingeschaltet
3 LED grün - An: CAN-Kommunikation hergestellt
4 LED grün - An: Mischerkreispumpe eingeschaltet
5 LED grün - An: Mischer "AUF" wird angesteuert
6 LED grün - An: Mischer "ZU" wird angesteuert
Bild 5-3 Symbolerklärung Statusanzeigen RoCon M1
32
5.4.2
die Meldung
Die Raumstation RoCon U1 (
a) Fernbedieneinheit des ROTEX Wärmeerzeugers,
b) Mischerkreisbedieneinheit (als Mischerkreiserweiterung oder
c) Raumthermostat für den ROTEX Wärmeerzeuger,
d) Fernbedieneinheit des gesamten RoCon-Systems (mit akti-
eingesetzt werden.
Die Raumstation muss über eine CAN-Busleitung mit einer, in
dem ROTEX Wärmeerzeuger eingebauten RoCon-Regelung
oder einem Mischermodul RoCon M1 verbunden sein. Es ist kein
gesonderter Netzanschluss für die Raumstation notwendig.
Ablauf zur Erstinbetriebnahme 
(siehe auch Kap. 5.2)
● Drehschalter an der Raumstation RoCon U1 in Stellung
● Stromversorgung des zugehörigen ROTEX Wärmeerzeugers
● Mit dem Drehtaster die gewünschte Sprache anwählen.
● Auswahl mit kurzem Druck auf den Drehtaster bestätigen.
● Mit dem Drehtaster den gewünschten Verwendungszweck

Mit der Raumstation können allerdings nicht alle Funktionen
(z. B. Handbetrieb, Zurücksetzen von Fehlern) des ROTEX
Wärmeerzeugers aktviert werden.
A: Konfiguration bei Einstellung "Wohnraum"
● Einstellung "Wohnraum" mit kurzem Druck auf den
● Im Parameter [HZK Zuordnung] mit dem Drehtaster den
● Auswahl mit kurzem Druck auf den Drehtaster bestätigen.
● Mit dem Drehtaster den Parameter [Terminaladresse]
● Auswahl mit kurzem Druck auf den Drehtaster bestätigen.

Raumstation RoCon U1

eigenständige Mischerkreisregelung),
vierter Terminalfunktion)
stellen.
"Info"
einschalten.

Nach der Startphase wird die Auswahl für die Bedienspra-
che an der Raumstation RoCon U1 angezeigt.
Die Bediensprache kann jederzeit erneut geändert wer-
den.

Meldung "Einrichtungsassist" wird angezeigt.
der Raumstation anwählen.
– "Wohnraum": Verwendungszweck siehe a), c), d)
– "Mischer": Verwendungszweck siehe b)

Je nach ausgewählter Verwendung erfolgt die weitere
Konfiguration anhand der nachfolgenden Abschnitte (A
oder B).
Alle Bedienschritte nach der Erstinbetriebnahme für
den zugeordneten Heizkreis erfolgen analog zu denen
am Bedienteil RoCon B1 des ROTEX Wärmeerzeu-
gers.
Drehtaster bestätigen.

Einstellung der Heizkreiskennung (Parameter [HZK
Zuordnung]) wird angezeigt.
zugehörigen Heizkreis auswählen.

Einstellung der Terminalkennung (Parameter [Terminal-
adresse]) wird angezeigt.
einstellen.

Standardanzeige wird angezeigt (siehe Bild 5-4).
15 70 34) kann als
FA ROTEX RoCon BF - 02/2017
