Rotex RoCon BF Betriebsanleitung Seite 26

4 x Bedienung
Estrichprogramm einstellen und starten
Das Estrichprogramm enthält bereits werkseitige Vorgabewerte,
welche jedoch individuell angepasst werden können.
Der Tag, an dem das Estrichprogramm aktiviert wird, zählt nicht
für die Laufzeit des Programms mit. Der 1. Tag beginnt zum
Tageswechsel um 00:00 Uhr. Am Tag der Aktivierung wird für die
verbleibende Zeit mit der Einstellung des 1. Programmtages
geheizt.
● Drehschalter in Stellung "Konfiguration"

Übersicht wird angezeigt.
● Mit dem Drehtaster die Ebene "Installation" anwählen.

Übersicht wird angezeigt.
● Mit dem Drehtaster den Parameter [Raumthermostat]
anwählen und kontrollieren, ob dieser deaktiviert ist (siehe
Tab. 7-1).

Der Parameter muss vor Start der Estrich-Funktion auf
"Aus" stehen.
● Die Funktion Estrich in den Anlagenparametern auf "Ein"
stellen (siehe auch Bild 4-21).

Das Estrichprogramm ist aktiviert.
● Estrichprogramm kontrollieren und ggf. nach Herstellervor-
gaben für den Estrich einstellen.
– Der Einstellbereich liegt immer zwischen 0,0 und 65 °C.
– Die Schrittweite beträgt dabei 1 °C.
Tag Werkseinstellung
1 - 3 25 °C
4 - 7 55 °C
8 25 °C
9 40 °C
Tab. 4-10 Voreinstellungen Estrichprogramm
26
stellen.
Tag Werkseinstellung
10 - 19 55 °C
20 40 °C
21 25 °C
22 - 26 -
Konfiguration
Installation
Anlagenkonfiguration
Estrich
Aus
T-WE
Estrich
Ein
T-WE
Estrich

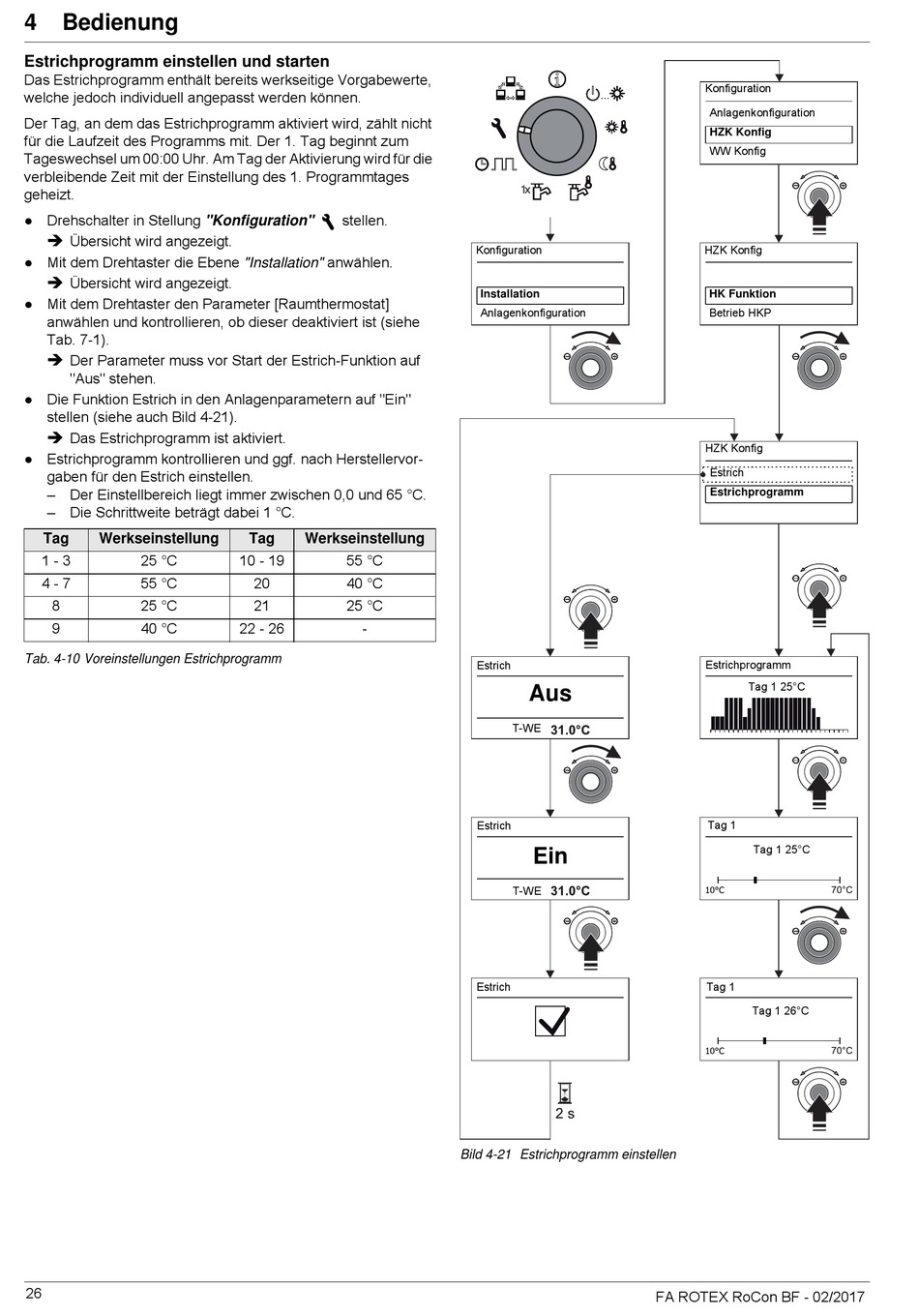

Bild 4-21 Estrichprogramm einstellen
Konfiguration
Anlagenkonfiguration
HZK Konfig
WW Konfig
HZK Konfig
HK Funktion
Betrieb HKP
HZK Konfig
Estrich
Estrichprogramm
Estrichprogramm
Tag 1 25°C
Tag 1
Tag 1 25°C
Tag 1
Tag 1 26°C
FA ROTEX RoCon BF - 02/2017
