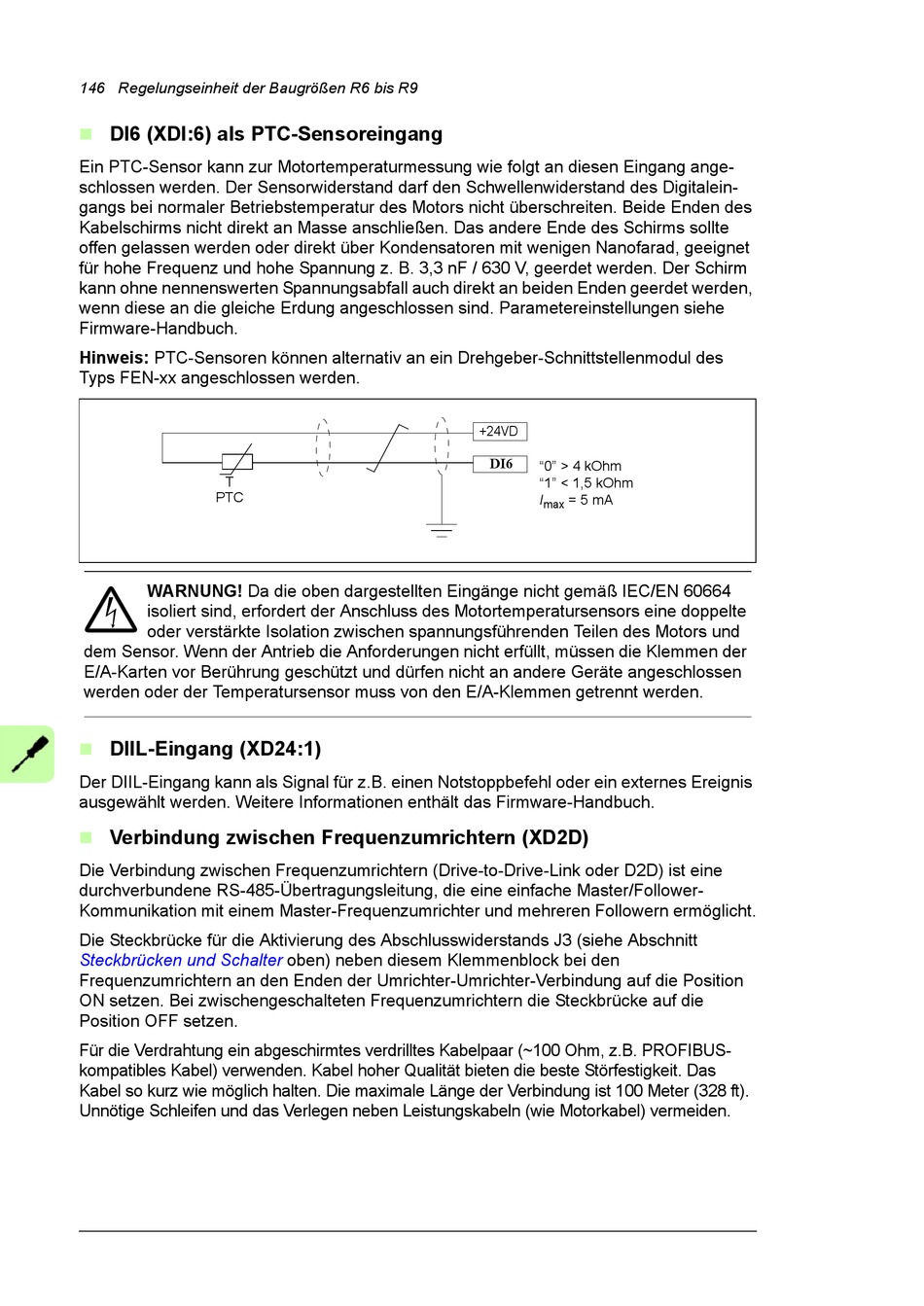

DI6 (XDI:6) als PTC-Sensoreingang


Ein PTC-Sensor kann zur Motortemperaturmessung wie folgt an diesen Eingang ange-
schlossen werden. Der Sensorwiderstand darf den Schwellenwiderstand des Digitalein-
gangs bei normaler Betriebstemperatur des Motors nicht überschreiten. Beide Enden des
Kabelschirms nicht direkt an Masse anschließen. Das andere Ende des Schirms sollte
offen gelassen werden oder direkt über Kondensatoren mit wenigen Nanofarad, geeignet
für hohe Frequenz und hohe Spannung z. B. 3,3 nF / 630 V, geerdet werden. Der Schirm
kann ohne nennenswerten Spannungsabfall auch direkt an beiden Enden geerdet werden,
wenn diese an die gleiche Erdung angeschlossen sind. Parametereinstellungen siehe
Firmware-Handbuch.
Hinweis: PTC-Sensoren können alternativ an ein Drehgeber-Schnittstellenmodul des
Typs FEN-xx angeschlossen werden.
T
PTC
WARNUNG! Da die oben dargestellten Eingänge nicht gemäß IEC/EN 60664
isoliert sind, erfordert der Anschluss des Motortemperatursensors eine doppelte
oder verstärkte Isolation zwischen spannungsführenden Teilen des Motors und
dem Sensor. Wenn der Antrieb die Anforderungen nicht erfüllt, müssen die Klemmen der
E/A-Karten vor Berührung geschützt und dürfen nicht an andere Geräte angeschlossen
werden oder der Temperatursensor muss von den E/A-Klemmen getrennt werden.

DIIL-Eingang (XD24:1)


Der DIIL-Eingang kann als Signal für z.B. einen Notstoppbefehl oder ein externes Ereignis
ausgewählt werden. Weitere Informationen enthält das Firmware-Handbuch.

Verbindung zwischen Frequenzumrichtern (XD2D)


Die Verbindung zwischen Frequenzumrichtern (Drive-to-Drive-Link oder D2D) ist eine
durchverbundene RS-485-Übertragungsleitung, die eine einfache Master/Follower-
Kommunikation mit einem Master-Frequenzumrichter und mehreren Followern ermöglicht.
Die Steckbrücke für die Aktivierung des Abschlusswiderstands J3 (siehe Abschnitt
Steckbrücken und Schalter
Frequenzumrichtern an den Enden der Umrichter-Umrichter-Verbindung auf die Position
ON setzen. Bei zwischengeschalteten Frequenzumrichtern die Steckbrücke auf die
Position OFF setzen.
Für die Verdrahtung ein abgeschirmtes verdrilltes Kabelpaar (~100 Ohm, z.B. PROFIBUS-
kompatibles Kabel) verwenden. Kabel hoher Qualität bieten die beste Störfestigkeit. Das
Kabel so kurz wie möglich halten. Die maximale Länge der Verbindung ist 100 Meter (328 ft).
Unnötige Schleifen und das Verlegen neben Leistungskabeln (wie Motorkabel) vermeiden.
oben) neben diesem Klemmenblock bei den
+24VD
DI6
"0" > 4 kOhm
"1" < 1,5 kOhm
I = 5 mA
max
