HT Instruments
9.3.

VERWENDUNG IN EINEM 3-PHASIGEN SYSTEM MIT NEUTRALLEITER

Die maximale Nennspannung zwischen den Eingängen ist 415V~, CATIV
300V zur Erde. Versuchen Sie nicht, Spannungen zu messen, die die
Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten.
Die Nennspeisespannung des Geräts (rote-gelbe Messleitungen) muss im
folgenden Bereich liegen: 100 .. 415V, 50/60Hz

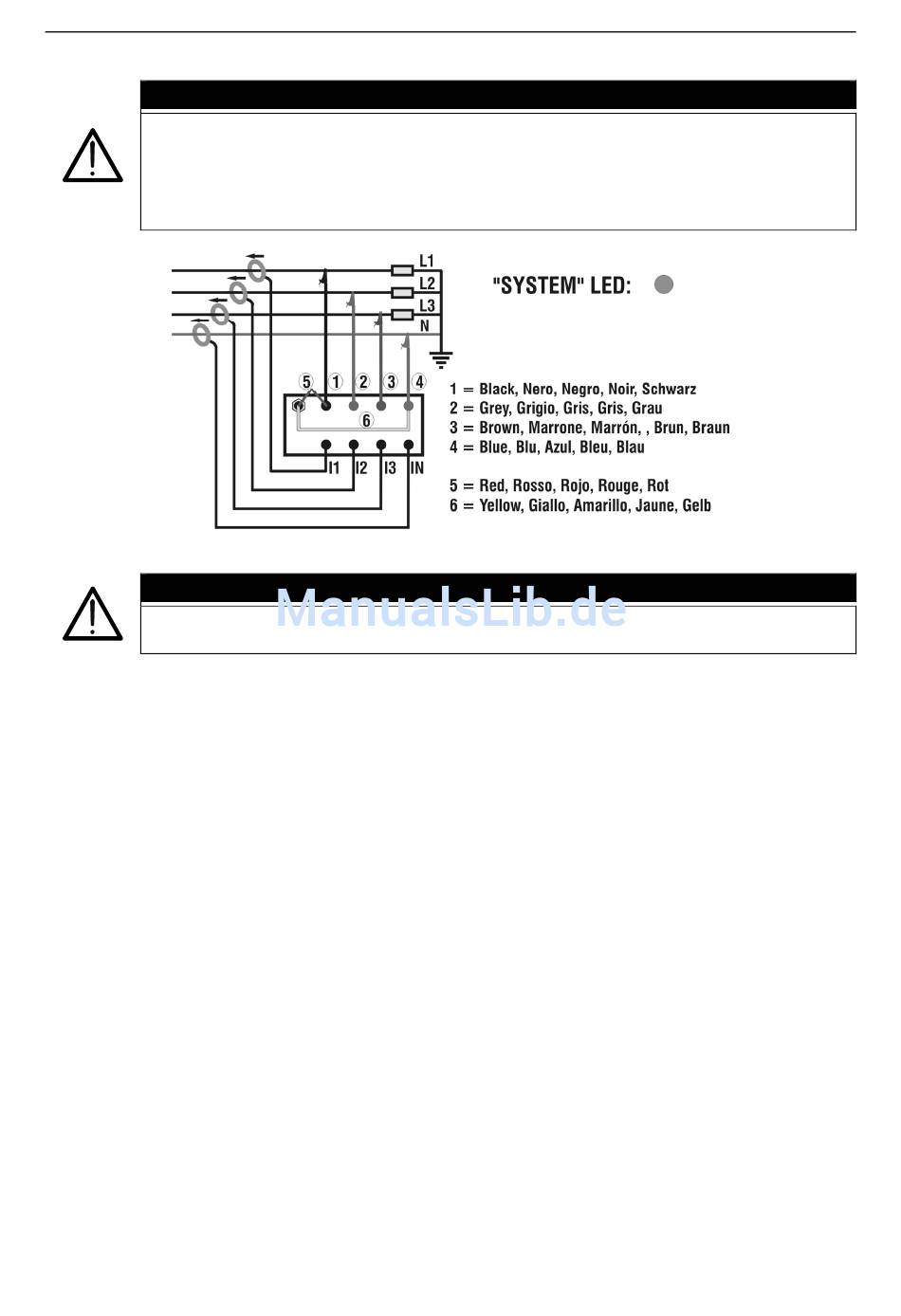

Verbindung des Geräts in einem dreiphasigen System mit Neutralleiter
Wenn möglich, schalten Sie das zu messende System vom Netz ab, bevor
Sie das Gerät am System anschließen.
1. Überprüfen und ändern Sie eventuell die Grundeinstellungen des Geräts (siehe
Abschnitt 5). Wählen Sie die Einstellung Dreiphasiger Betriebsmodus mit
Neutralleiter.
2. Schließen Sie die Netzversorgungskabel für das Messgerät (rote und gelbe
Messleitung) so an, wie in der Abbildung angezeigt.
3. Schließen Sie Sie Messleitungen für die Spannungsmessung (schwarz, grau & braune
Messleitungen) an die zu messende Phasen an, wie in der Abbildung gezeigt ist.
Schließen Sie die blaue Messleitung am Neutralleiter an.
4. Wenn Sie Strom und Leistung messen möchten, legen Sie die Stromzangen um den
jeweiligen Phasenleiter. Achten Sie dabei auf die Richtung, die auf der Zange
angegeben ist und auf das in der Abbildung oben gezeigte Anschlussschema.
5. Schalten Sie nun das zu messende System wieder ein, sofern es vorher zum sicheren
Anschluss des Messgerätes vorübergehend abgeschaltet wurde.
6. Stellen Sie sicher, dass die Error-LED nicht leuchtet. Gehen Sie wie folgt vor:
a) Bei eingeschalteter blinkender LED prüfen Sie, ob das Drehfeld korrekt ist.
b) Sollte diese LED konstant leuchten, überprüfen Sie, ob die Stromzangen in der
korrekten Richtung angeschlossen wurden.
7. Falls eine USB oder WiFi-Verbindung mit einer Vorrichtung aktiv sein sollte, auf der die
TopView Software installiert wurde, werden die Werte der verfügbaren elektrischen
Parameter auf dem Display des Geräts selbst angezeigt. Für weitere Informationen
beziehen Sie sich bitte auf die On-Line-Hilfe der TopView Software.
8. Wenn Sie eine Aufzeichnung vornehmen möchten:
a) Überprüfen und ändern Sie eventuell die Werte der Grundparameter (siehe
Abschnitt 5).
b) Zum Starten der Aufzeichnung drücken Sie die START Taste (siehe Abschnitt 7).
WARNUNG
WARNUNG
-20-
PQA820
