HT Instruments
9. MESSVERFAHREN
9.1.
VERWENDUNG IN EINEM 1-PHASIGEN SYSTEM
Die maximale Nennspannung zwischen den Eingängen ist 415V~, CATIV
300V zur Erde. Versuchen Sie nicht, Spannungen zu messen, die die
Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten.
Die Nennspeisespannung des Gerätes (rote-gelbe Messleitungen) muss im
folgenden Bereich liegen: 100 .. 415V, 50/60Hz

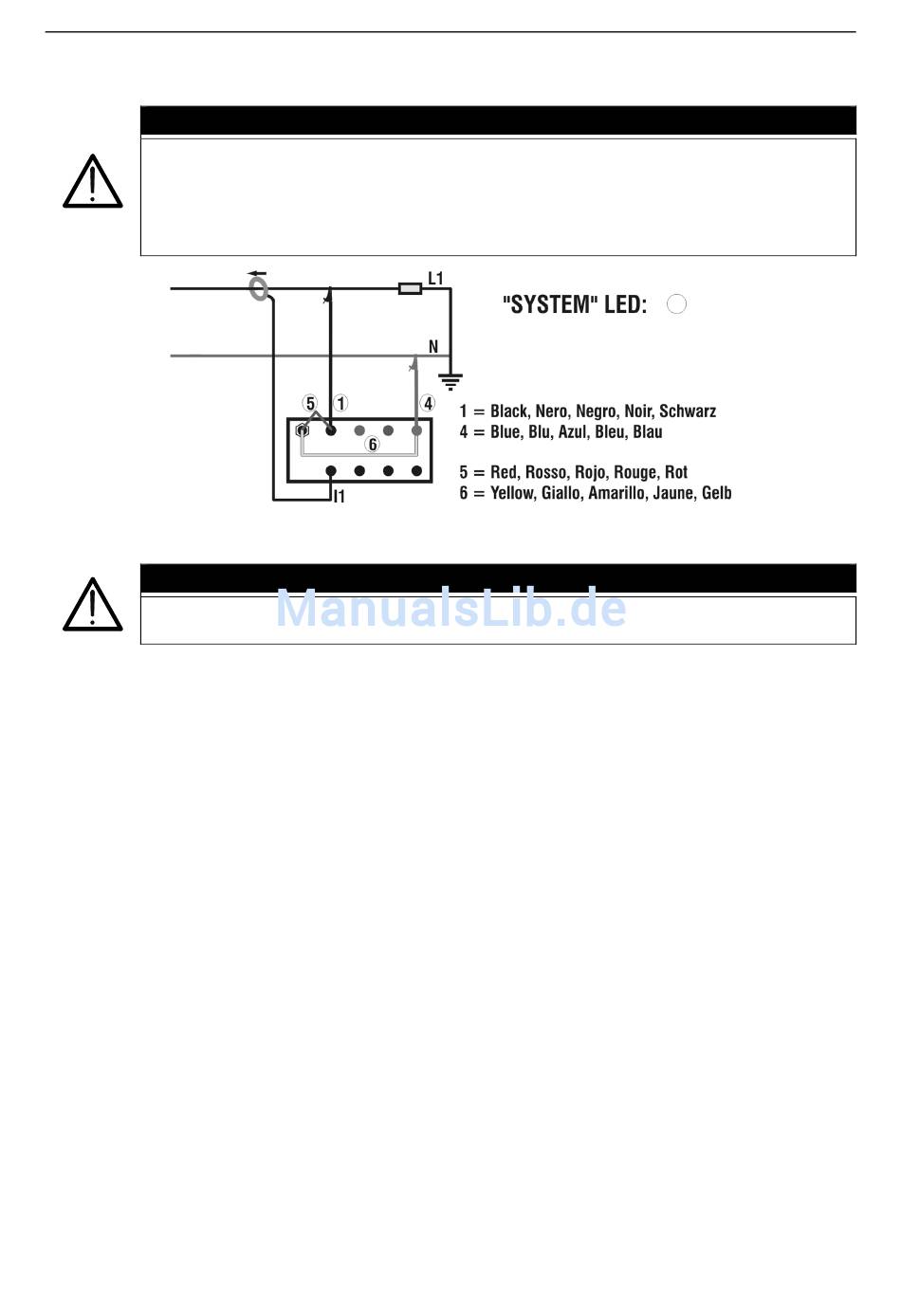

Verbindung des Geräts in einem einphasigen System.
Wenn möglich, schalten Sie das zu messende System vom Netz ab, bevor
Sie das Gerät am System anschließen.
1. Überprüfen und ändern Sie eventuell die Grundeinstellungen des Geräts (siehe
Abschnitt 5). Wählen Sie die Einstellung Einphasiger Betriebsmodus.
2. Schließen Sie die Netzversorgungskabel für das Messgerät (rote und gelbe
Messleitung) so an, wie in der Abbildung angezeigt.
3. Schließen Sie Messleitungen für die Spannungsmessung (schwarz & blaue Messleitung)
an die zu messende Phase und den Neutralleiter so an, wie in der Abbildung gezeigt ist.
4. Wenn Sie Strom und Leistung messen möchten, legen Sie die Zange um den
Phasenleiter der gleichen Phase Achten Sie dabei auf die Richtung, die auf der
Zange angegeben ist und auf das in der Abbildung gezeigte Anschlussschema.
5. Schalten Sie nun das zu messende System wieder ein, sofern es vorher zum sicheren
Anschluss des Messgerätes vorübergehend abgeschaltet wurde.
6. Überprüfen Sie, dass die Error-LED nicht leuchtet. Sollte diese LED aktiv sein,
überprüfen Sie, ob die Zange in der korrekten Richtung und an die korrekte Phase
angeschlossen wurde.
7. Falls eine USB oder WiFi-Verbindung mit einer Vorrichtung aktiv sein sollte auf der die
TopView Software installiert wurde, werden die Messwerte der verfügbaren
elektrischen Parameter auf dem Display des Geräts selbst angezeigt. Für weitere
Informationen beziehen Sie sich bitte auf die On-Line-Hilfe der TopView Software.
8. Wenn Sie eine Aufzeichnung vornehmen möchten:
a) Überprüfen und ändern Sie eventuell die Werte der Grundparameter (siehe
Abschnitt 5).
b) Zum Starten der Aufzeichnung drücken Sie die START Taste (siehe Abschnitt 7).
WARNUNG
WARNUNG
-18-
PQA820
