4. BEDIENUNGSANLEITUNG
4.1.
GERÄTEBESCHREIBUNG
4.2.
BEDIENTASTENBESCHREIBUNG
Das Bedienfeld besteht aus folgenden Tasten:
ON/OFF:
Drücken Sie diese Taste zur Ein- und Ausschaltung des Gerätes.
START/STOP: Drücken Sie diese Taste, um eine Aufzeichnung manuell zu starten/stoppen
(siehe Absatz 7 und 7.3).
SYSTEM:
Ermöglicht die Auswahl der Netzform (1-phasig, 3-phasig, 3-Leiter und 4-
Leiter).
WiFi/RF:
Ermöglicht die Auswahl der Verbindungsmethode WiFi oder RF (nur zur
Verbindung mit anderen HT-Geräten).
4.3.
BESCHREIBUNG DER LED
LED
Beschreibung
POWER
Zeigt ob das Gerät ein- oder ausgeschaltet ist und die Versorgungsmethode an:
Aus:
Grün blinkend:
Rot blinkend:
STATUS
Beschreibt den Zustand des Gerätes:
Aus:
Grün blinkend:
Grün:
Rot blinkend:
Rot:
RF/WiFi
Beschreibt welche Verbindungsmethode aktuell ausgewählt ist:
Aus:
Grün blinkend:
CONNECTION Zeigt an, ob eine WiFi- oder RF-Verbindung aktiv oder nicht aktiv ist (in Zusammenhang mit
SYSTEM
Zeigt das aktuell eingestellte Netzform an:
Aus:
Grün blinkend:
Grün:
ERROR
Zeigt eventuelle Verbindungsfehler an:
Aus:
Rot blinkend:
Rot:
Ausgeschaltetes Gerät
Eingeschaltetes, durch interne Batterien gespeistes Gerät
Niedriger Ladezustand der internen Akkus
Keine Aufzeichnung laufend
Laufende Aufzeichnung
Das Gerät wartet aufs Starten der Aufzeichnung. Die Aufzeichnung
wird immer am Anfang der Minute gestartet, nachdem die START
Taste gedrückt wurde.
Speicher voll
Interner Fehler – Verwenden Sie die Topview Software zur
Feststellung des Typs der Störung.
WiFi-Verbindung
RF-Verbindung (nur zur Verbindung mit anderen HT-Geräten).
der eingestellten Verbindungsmethode)
Einphasig
Dreiphasig ohne Neutralleiter
Dreiphasig mit Neutraleiter
Kein Fehler
Phasenfolge/Drehfeld nicht korrekt
Eine der vom Gerät gemessenen Wirkleistungen ist negativ
-10-

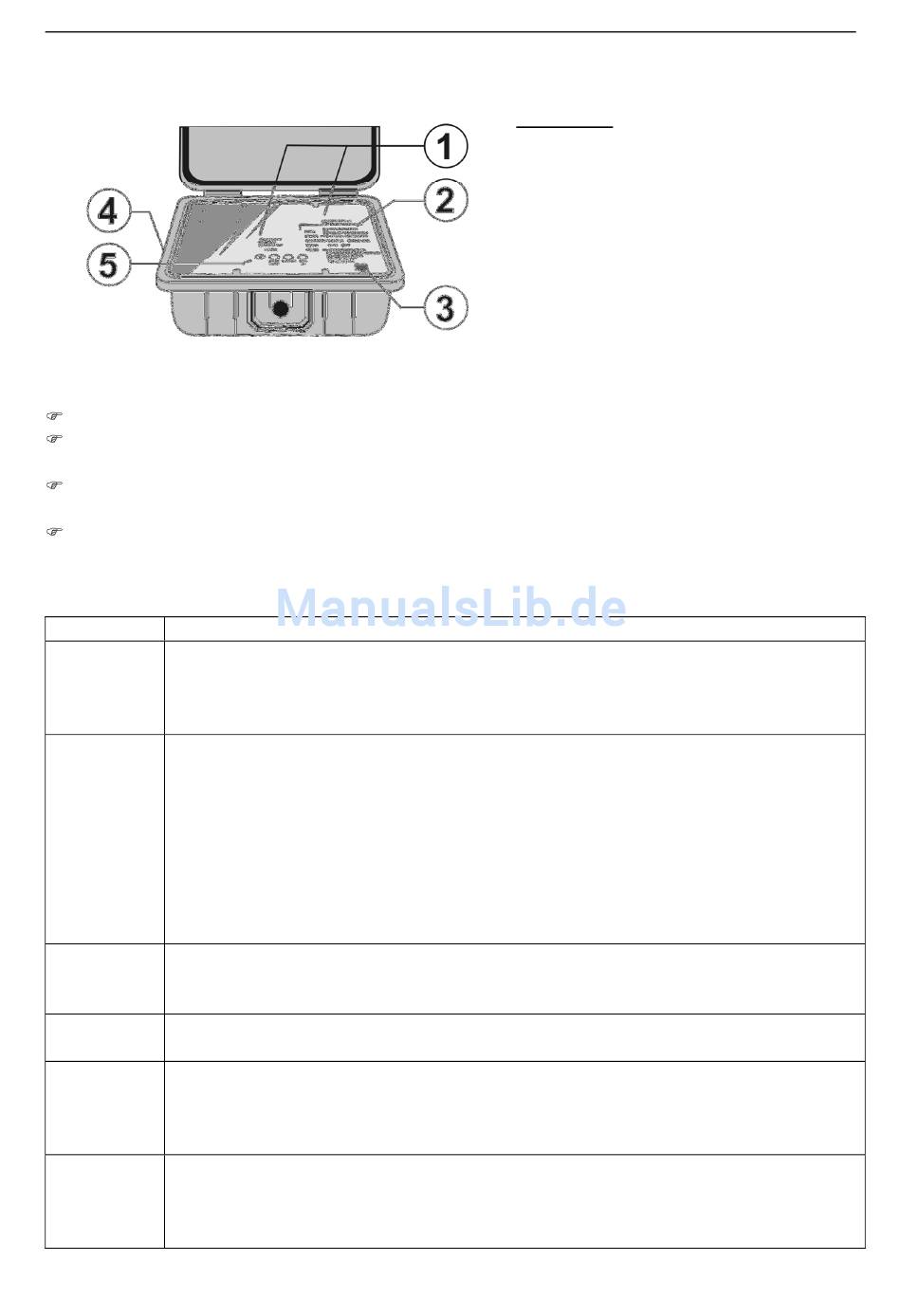

LEGENDE:
1. LED-Anzeiger
2. Legende LED-Anzeiger
3. USB-Anschluss
4. Spannungs- und Stromeingänge
5. Tastatur
PQA820
