1.4 Anschluss
1.4.1 Anschluss Abgas- und Zuluftleitung
Grundsätzliches: Der ausführende Fachbetrieb
hat sich vor Beginn der Arbeiten mit dem zu-
ständigen Bezirksschornsteinfegermeister ab-
zustimmen. Auch in Regionen, in denen es
nicht gesetzlich vorgeschrieben ist, empfehlen
wir die Beteiligung des Bezirksschornstein-
fegermeisters mit einem Formblatt ak-
tenkundig zu machen.
Die ROTEX GasSolarUnit muss innerhalb des
Aufstellgeschosses an die Abgasanlage ange-
schlossen werden.
Der Luft-Abgas-Anschluss hat die Durchmes-
ser 125 und 80 mm und ist mit speziellen säu-
rebeständigen Dichtungen ausgestattet.
Grundsätzlich ist der Anschluss an jede für den
Brennwertbetrieb zugelassene Abgasleitung
(feuchteunempfindlich, überdruckdicht) des
Typs B (zugelassen bis 120°C) möglich.
Abgasanschluss gerade nach hinten
Für den Standadranschluss an das Abgassy-
stem, gerade nach hinten, empfehlen wir den
Einsatz unseres speziell auf die ROTEX GasSo-
larUnit abgestimmte LAS-Anschluss-Set H.
Bauteile und Aufbau des Sets wie folgt:
LAS-Anschluss-Set H:
Best. Nr. 155079.08
1 PP-LAS-Winkel 90°
2 PP-LAS-Meßstück
3 PP-LAS-Universal-T-Stück
in Durchgangsform
4 Abdeckblende weiß
5 PP-LAS-Mauerdurchführung DN 80/125

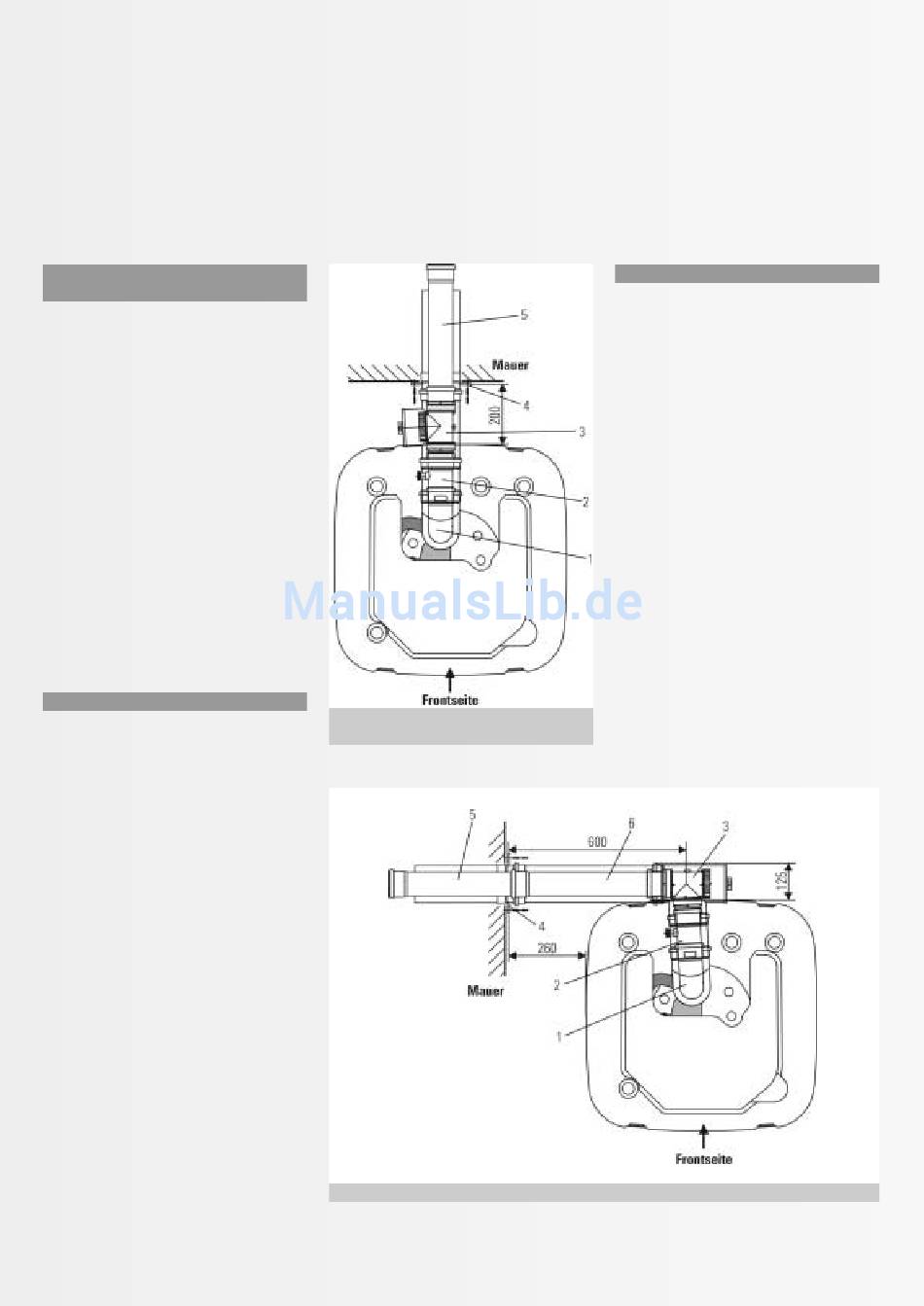

Abbildung 1.4.1.1 Abgasanschluss nach
hinten (Draufsicht)
DN 80/125
DN 80/125
DN 80/125
DN 125
Abbildung 1.4.1.2 Abgasanschluss zur Seite (Draufsicht)
Abgasanschluss seitlich nach hinten
Kann die ROTEX GasSolarUnit nicht direkt
nach hinten angeschlossen werden, empfehlen
wir einen seitlichen Abgas-Anschluss.
Der seitliche Abgas-Anschluss kann durch den
Einsatz des LAS-Anschluss-Set K realisiert
werden.Bauteile und Aufbau für Anschluss
seitlich nach hinten wie folgt:
LAS-Anschluss-Set K:
Best. Nr. 155079.09
1 PP-LAS-Winkel 90°
2 PP-LAS-Meßstück
3 PP-LAS-Universal-T-Stück
in Eckform
4 Abdeckblende weiß
5 PP-LAS-Mauerdurchführung DN 80/125
6 PP-LAS-Rohr (z. B. PPD-L50) DN 80/125
DN 80/125
DN 80/125
DN 80/125
DN 125
