1.3 Aufstellung
Nach Entfernen der Verpackung kann die
ROTEX GasSolarUnit an dem vorgesehenen Ort
aufgestellt werden. Es ist darauf zu achten,
dass die ROTEX GasSolarUnit waagerecht auf
einem festen Untergrund aufgestellt wird. Alle
Anschlussleitungen müssen so verlegt werden,
dass die obere Abdeckhaube abgenommen
werden kann.
Die Abgasleitung der ROTEX GasSolarUnit
kann auf drei verschiedene Arten angeschlos-
sen werden. Standardanschluss ist der Abga-
sanschluss direkt nach hinten (Abbildung
1.3.1). Befindet sich der Schornstein neben der
ROTEX GasSolarUnit, kann der seitliche Abga-
sanschluss eingesetzt werden (Abbildung
1.3.2). Auch ein Abgasanschluss mit direkter
Dachdurchführung ist möglich. Weitere Details
und Anschlussmaße für die drei verschiedenen
Varianten des Abgasanschlusses siehe
Abschnitt 1.4.1 Anschluss Abgas- und Zuluft-
leitung, Seite 7.
Aus den Abbildungen 1.3.1 und 1.3.2 können
die nötigen Aufstellmaße entnommen werden.
Achtung: Beachten Sie, dass der Untergrund
eine Tragfähigkeit von mindestens 1050 kg/m
und ausreichenden Sicherheitszuschlag besit-
zen muss.
[ 6 ]

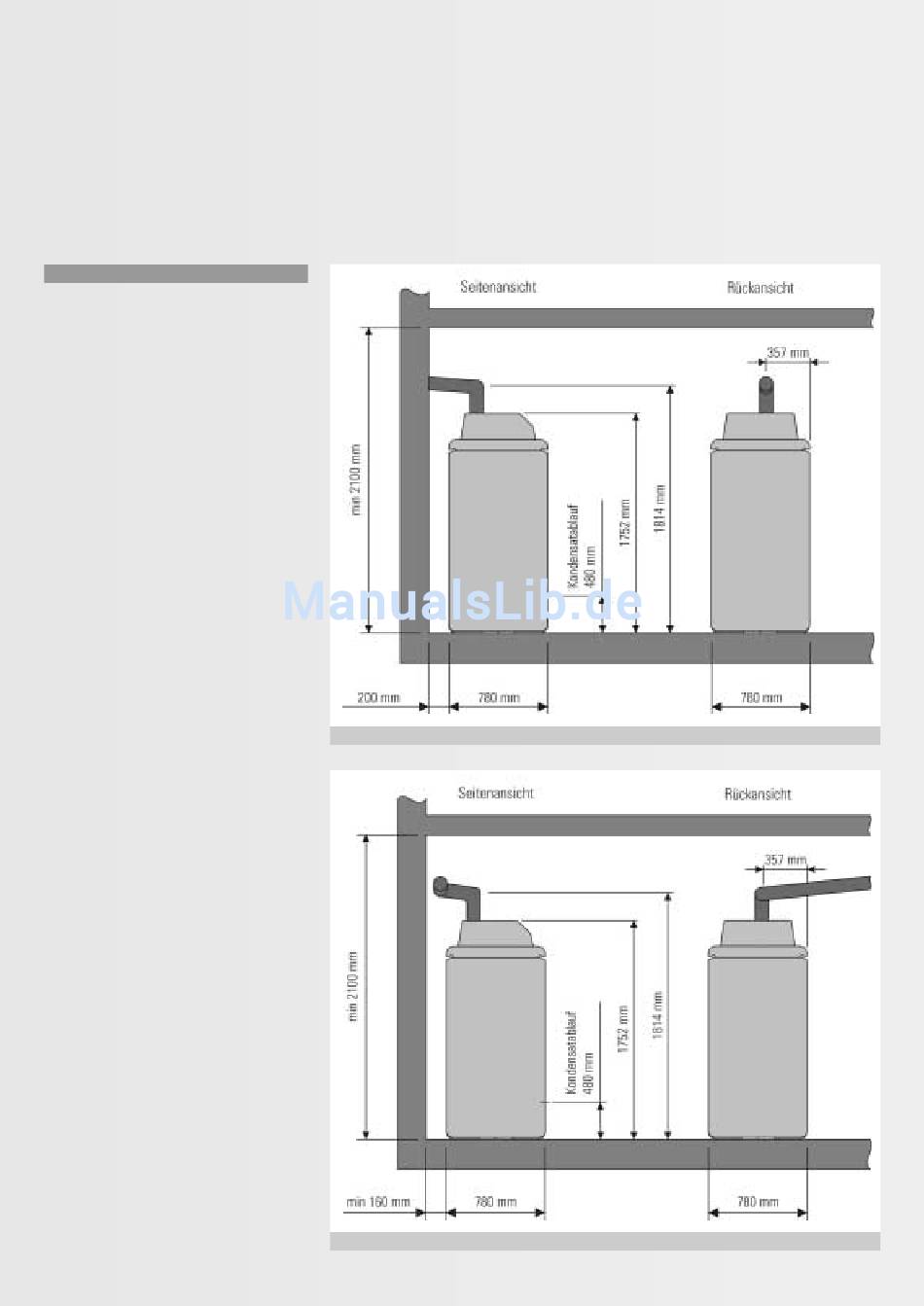

Abbildung 1.3.1 Einbaumaße für Abgasanschluss nach hinten
2
Abbildung 1.3.2 Einbaumaße für Abgasanschluss zur Seite
