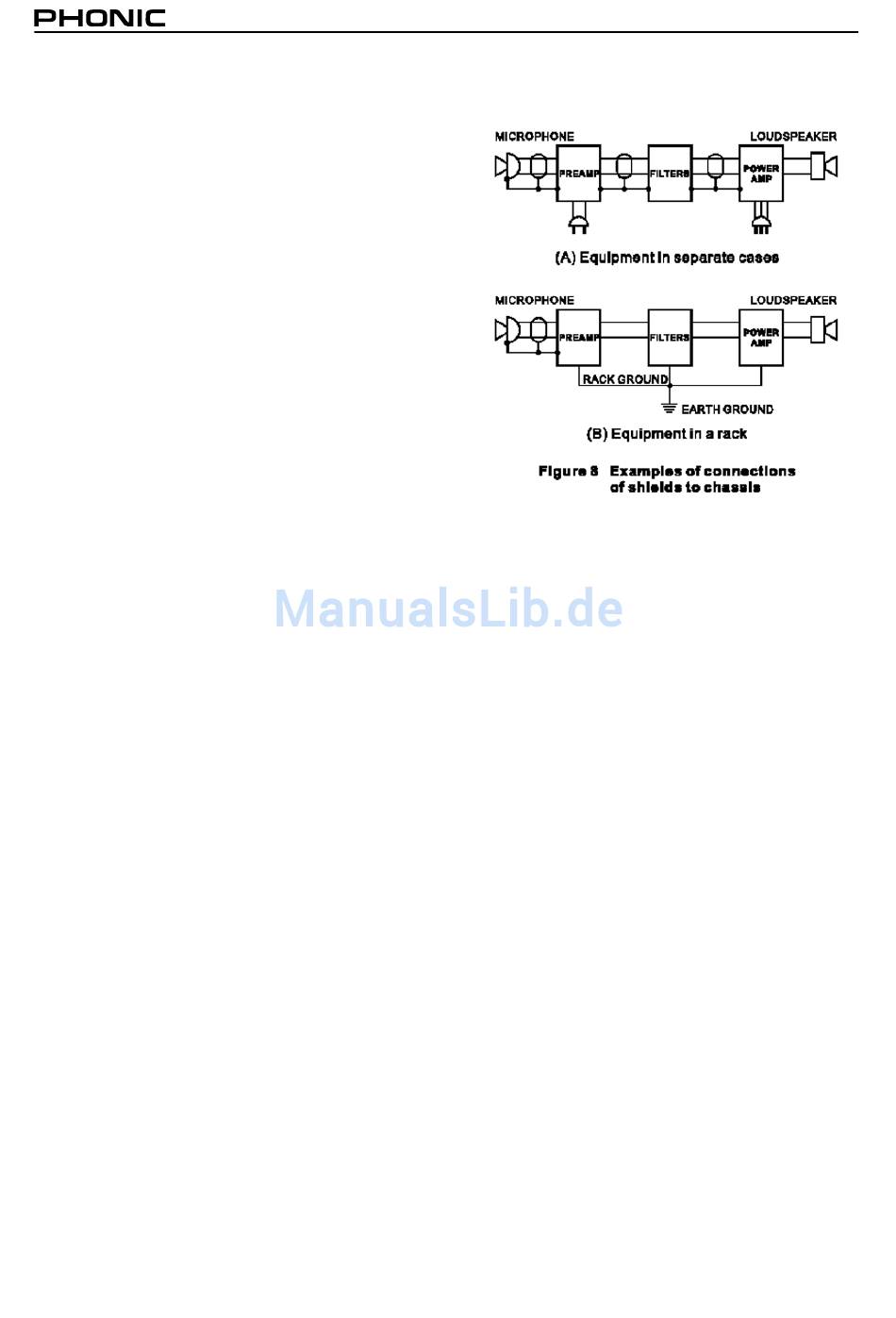

DIE KORREKTE KABELFÜHRUNG BEI
SYMMETRISCHEN VERBINDUNGEN
Verwenden Sie für die Verbindung des Audiosignals
Stecker mit drei Anschlussstiften. Stellen Sie sicher, dass
das System ordnungsgemäß geerdet ist. Verwenden
Sie niemals einen masseisolierenden Stecker, ohne
das System zusätzlich separat zu erden. Dies ist eine
Grundbedingung für eine einwandfrei Audioverbindung.
Die Masseverbindung (Pin 1 bei einem XLR Stecker)
muss beim Quellgerät immer gegeben sein. Sollten sie
die Masseverbindung trennen wollen, tun Sie dies beim
Zielgerät, indem Sie die Masseverbindung am dortigen Pin
1 unterbrechen. Diese Art der Verbindung vermeidet eine
Erdschleife zwischen der Signal- und der Gehäusemasse.
Erden Sie das System immer nur über den Netzstecker,
da diese Form der Erdung einen geringeren Widerstand
hat und dadurch generell die bessere, umfassendere
Erdung bietet.
Eine mögliche Ursache für auftretendes Brummen
kann eine schlechte Masseverbindung innerhalb des
Systems sein. Falls Sie den Fehler nicht lokalisieren
können, verbinden Sie versuchshalber den Massepin
des Eingangssteckers mit der Erde. Wird das Brummen
leiser oder verschwindet es, prüfen Sie die netzseitige
Masseverbindung
Ihrer
Audioanlage.
Besondere
Aufmerksamkeit ist geboten, wenn die Anlagekomponenten
und Racks mit einer gewissen Entfernung zueinander
aufgestellt sind, und/oder wenn Sie eine größere Anzahl
von Leistungsendstufen verwenden.
Lassen Sie die Erdung zwischen den Racks und dem
Stromverteiler von einem Elektriker überprüfen. Stellen
Sie sicher, dass eine, und zwar nur eine, Netzerdung für
das komplette Audio- bzw. Videosystem existiert (sog.
sternförmige Stromversorgung).
