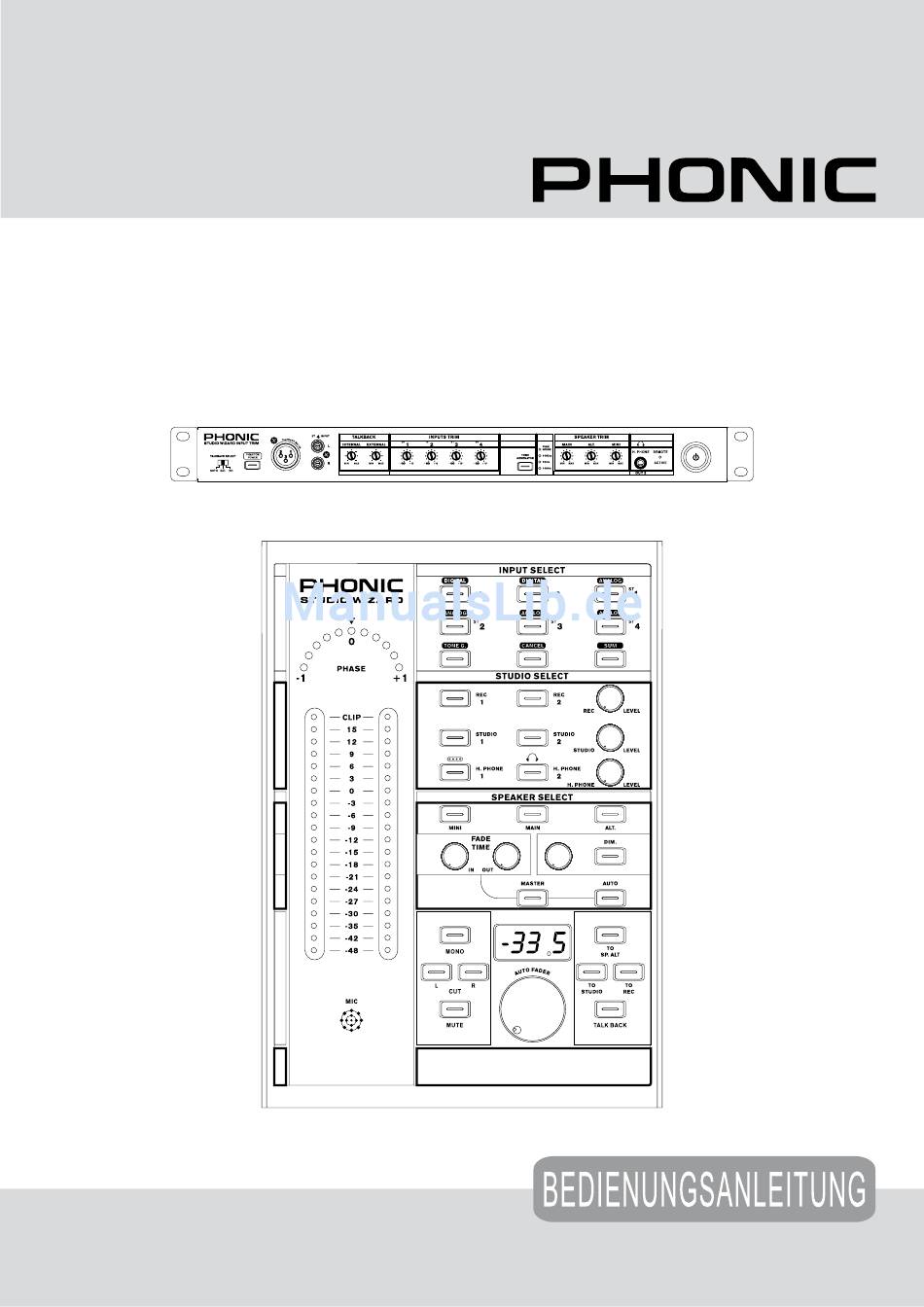

- Seite 1 STUDIO WIZARD STUDIO MONITOR ZENTRALE Deutsch...
-
Seite 2: Wichtige Sicherheitsanweisungen
WICHTIGE SICHERHEITSANWEISUNGEN! Alle Phonic Geräte sind für einen dauerhaften, sicheren Betrieb ausgelegt. Wenn Sie sich an die folgenden Anweisungen halten, können Sie Schaden von sich, anderen und dem Gerät fernhalten. Lesen Sie diese Sicherheitsanweisungen, bevor Sie das Gerät Vermeiden Sie hohe Lautstärken über einen längeren Zeitraum. -
Seite 3: Inhaltsverzeichnis
STUDIO WIZARD STUDIO MONITOR ZENTRALE INHALT WICHTIGE SICHERHEITSANWEISUNGEN..................2 EINFÜHRUNG.............................4 MERKMALE..........................4 LIEFERUMFANG..........................5 VOR DER INBETRIEBNAHME..........................5 PEGELABGLEICH..........................5 SIGNALFLUSS..........................6 ....................6 AUTO MEMORY ............................7 19“ BASISEINHEIT ....BESCHREIBUNG DER VORDERSEITE.................7 BESCHREIBUNG DER RÜCKSEITE..................10 FERNBEDIENUNG.......................12 BESCHREIBUNG DER OBERSEITE....................13 BESCHREIBUNG DER STIRNSEITE....................19 ANWENDUNGS- UND VERKABELUNGSBEISPIELE..................20... -
Seite 4: Einführung
EINFÜHRUNG Sie die Möglichkeiten des Geräts jedoch möglichst Vielen Dank, dass Sie sich für den STUDIO WIZARD entschieden haben. erschöpfend nutzen können, studieren Sie bitte vorher sorgfältig diese Bedienungsanleitung, insbesondere die STUDIO WIZARD ist von denselben hochkarätigen Sicherheitsanweisungen. Bewahren Sie die Anleitung Ingenieuren entwickelt worden, die auch so geniale gut auf, wenn Sie später noch mal etwas nachschlagen... -
Seite 5: Lieferumfang
● P r ä z i s e 2 0 - s t e l l i g e S t e r e o p e g e l a n z e i g e f ü r Verwenden Sie das mitgelieferte RJ-45 Kabel, um die Monitorzwecke STUDIO WIZARD Fernbedienung an die 19“ Basiseinheit anzuschließen. ● Akkurate 11-stellige LED Anzeige zur Überprüfung der Schließen Sie Ihre analogen Zuspieler an die... -
Seite 6: Signalfluss
Wahltaster drücken. Sie haben die Wahl o.ä. müssen Sie nicht fürchten, dass Ihnen die Audiosignale zwischen REC 1 und REC 2, STUDIO 1 und STUDIO „um die Ohren fliegen“, wenn Sie STUDIO WIZARD wieder 2, HEADPHONE 1 und HEADPHONE 2. Nehmen wir einschalten. -

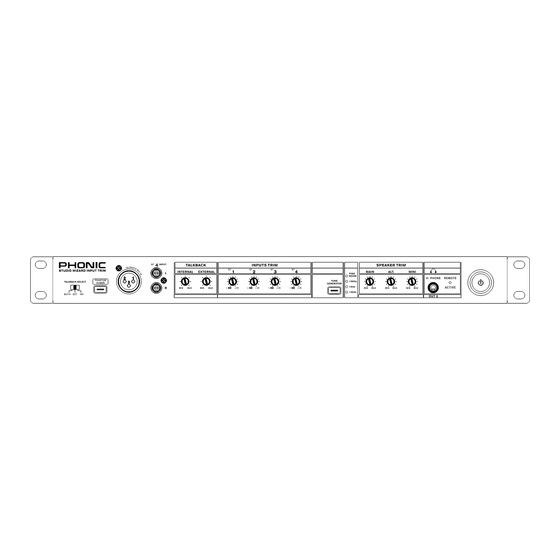

Seite 7: 19" Basiseinheit
Equalizer, etc.) installiert werden. An diesem Gerät finden ein Mikrofon anschließen, das keine Phantomspeisung Sie alle Ein- und Ausgänge von STUDIO WIZARD und die verträgt, warten Sie bitte einige Sekunden, bevor Sie die TRIM Potis zum Angleichen der Ein- und Ausgangspegel. -
Seite 8: Tone Generator
TALKBACK INTERNAL / EXTERNAL WARNUNG: Als stolzer Besitzer eines so hochwertigen Interfaces wie dem STUDIO WIZARD gehen wir zwar davon Diese beiden versenkt eingelassenen Trimregler kontrollieren aus, dass sich in Ihrem Mikrofonpark keine minderwertigen die Eingangsverstärkung für die beiden Talkbackmikrofone. - Seite 9 Abschlussimpedanz von 60 Ohm. Vorsicht: Im Kopfhörer können sehr hohe Lautstärken erzeugt werden, die sogar in der Lage sind, dauerhaft Ihr Gehör zu schädigen. PHONIC übernimmt keine Haftung für Gehörschäden, die durch eine dauerhafte Nutzung eines an STUDIO WIZARD angeschlossenen Kopfhörers mit zu hoher Lautstärke entstanden sind.
-
Seite 10: Beschreibung Der Rückseite
Stellen Sie die Verbindung wieder her und machen für Computerzubehör ein neues von gleicher Qualität. Sie genau an der Stelle weiter, wo Sie zuvor unterbrochen Auf das Netzteil ist beim STUDIO WIZARD besondere wurden. Sorgfalt gelegt worden, denn eine hochwer tige Stromversorgung ist eine entscheidende Voraussetzung 14. -
Seite 11: Analog Inputs
Ausgang REC 2 (#16 Cinch) von +4 dBu auf –10 dBV umgeschaltet werden. Mit +4 dBu (Schalter nicht gedrückt) arbeiten professionelle Studio- und Livegeräte, während –10 dBV (Schalter gedrückt) der nominelle Betriebspegel der meisten semiprofessionellen Geräte bzw. derer aus der Unterhaltungsindustrie ist. PHONIC CORPORATION – Bedienungsanleitung STUDIO WIZARD... -
Seite 12: Fernbedienung
FERNBEDIENUNG Die Fernbedienung vom STUDIO WIZARD ist das Teil, wo all die magischen Dinge passieren. Da alle Ein- und Ausgänge an anderer Stelle, nämlich in der 19“ Basiseinheit, sauber verkabelt und damit völlig aus dem Weg sind, können Sie sich mit der kleinen Fernbedienung vollkommen frei im Raum bewegen, da das Anschlusskabel lang genug ist. Sie brauchen sich keine Gedanken über Signalqualität zu machen, da über das RJ-45 Anschlusskabel bis auf das Signal des... -
Seite 13: Beschreibung Der Oberseite
INPUT SELECT SEKTION Wenn der Taster rot leuchtet, ist der Tongenerator wieder 21. DIGITAL 1 ausgeschaltet. STUDIO WIZARD kehrt in die vorherige Mit diesem Taster wird der AES/EBU Eingang (#14) Abhörkonstellation zurück. angewählt. Der Eingang ist in dem gerade angewählten Ausgang in der Sektion STUDIO SELECT (#30 bis #32) Der Generator kann beliebig auf alle 6 Ausgänge in der... - Seite 14 Sekunde gedrückt halten, gelangen Sie in den Modus GRUPPENBILDUNG. Die Ausgangstaste blinkt nun rot und Sie können diesem Ausgang die gewünschten Eingänge zuweisen (lesen Sie mehr dazu im Abschnitt „SIGNALFLUSS“). Durch nochmaliges Drücken des Tasters verlassen Sie den Modus wieder. PHONIC CORPORATION – Bedienungsanleitung STUDIO WIZARD...
- Seite 15 Modus GRUPPENBILDUNG. Die Ausgangstaste blinkt nun rot und Sie können diesem Ausgang die gewünschten Eingänge zuweisen (lesen Sie mehr dazu im Abschnitt „SIGNALFLUSS“). Durch nochmaliges Drücken des Tasters verlassen Sie den Modus wieder. PHONIC CORPORATION – Bedienungsanleitung STUDIO WIZARD...
- Seite 16 Sektion am Ausgang MAIN (#15) auf der Rückseite der Wenn der Schalter nicht leuchtet, wird die FADE Funktion Basiseinheit anliegen soll(en). Zur Kontrolle leuchtet auf alle Ausgänge von STUDIO WIZARD angewandt. nun der Schalter blau. In der Regel werden Sie hier Ihre Hauptregielautsprecher anschließen. Die Abhörlautstärke 40.
-
Seite 17: Talkback Sektion
Signal in die Studiolautsprecherausgänge ALT (#15). Zur Kontrolle leuchtet der Schalter blau. Nochmaliges Drücken entfernt das Talkback Signal aus diesem Ausgang, die Taste leuchtet nicht mehr. Selbstverständlich muss für ein funktionierendes Talkback auch die TALKBACK Taste (#50) gedrückt sein. PHONIC CORPORATION – Bedienungsanleitung STUDIO WIZARD... -
Seite 18: Summen Sektion
Sektion (#33), FADE TIME (#37 und #38) oder DIM LEVEL (#41) bewegt wird, werden diese Änderungen in der Anzeige dargestellt. Ca. 2 Sekunden nach einer solchen Einstellung springt die Anzeige auf die Darstellung des Ausgangspegels für die Regielautsprecher zurück. PHONIC CORPORATION – Bedienungsanleitung STUDIO WIZARD... -
Seite 19: Beschreibung Der Stirnseite
Stellen Sie die Verbindung wieder her und machen darauf achten, dass diese CLIP LED nicht aufleuchten, da Sie genau an der Stelle weiter, wo Sie zuvor unterbrochen es sonst zu hörbaren Verzerrungen kommt. wurden. PHONIC CORPORATION – Bedienungsanleitung STUDIO WIZARD... -
Seite 20: Anwendungs- Und Verkabelungsbeispiele
ANWENDUNGS- und VERKABELUNGSBEISPIELE In der folgenden Abbildung sind einige typische Anwendungsgebiete für das STUDIO WIZARD Monitoring Interface aufgezeigt. Natürlich sind diese Darstellungen nicht allumfassend. Die Beispiele sollen Ihnen eine Vorstellung darüber geben, wofür die ganzen Ein- und Ausgänge verwendet werden können. Lassen Sie Ihrer Phantasie freien Lauf. -
Seite 21: Abmessungen
ABMESSUNGEN 482/19 195/7.7 Die Maße sind in mm / Zoll angegeben. PHONIC CORPORATION – Bedienungsanleitung STUDIO WIZARD... -
Seite 22: Technische Daten
Format Cinch unsymmetrisch Ausgangsimpedanz 60 Ohm nomineller Linienpegel schaltbar +4 dBu / -10 dBV maximaler Ausgangspegel +10 dB Regelbereich LEVEL - unendlich bis +10 dB stufenlos Frequenzumfang 10 Hz - 50 kHz, +/-1 dB PHONIC CORPORATION – Bedienungsanleitung STUDIO WIZARD... - Seite 23 Abmessungen Basiseinheit (B x H x T) 483 x 44 x 197 mm (19" / 1 HE) Netto Gewicht 2,62 kg Abmessungen Fernbedienung (B x H x T) 167 x 44 x 230 mm Netto Gewicht 1,7 kg PHONIC CORPORATION – Bedienungsanleitung STUDIO WIZARD...
-
Seite 24: Blockschaltbild
BLOCKSCHALTBILD PHONIC CORPORATION – Bedienungsanleitung STUDIO WIZARD... -
Seite 25: Symmetrisch Und Unsymmetrisch
– und somit löschen sich diese Lesen Sie bitte den folgenden Abschnitt sorgfältig, beiden Signale gegenseitig aus. Fazit: Das Nutzsignal wenn Sie Anlagen verkabeln, egal ob symmetrisch und wird übertragen, Störeinstreuungen ausgelöscht. unsymmetrisch. PHONIC CORPORATION – Bedienungsanleitung STUDIO WIZARD... -
Seite 26: Die Korrekte Kabelführung Bei Symmetrischen Verbindungen
Lassen Sie die Erdung zwischen den Racks und dem Stromverteiler von einem Elektriker überprüfen. Stellen Sie sicher, dass eine, und zwar nur eine, Netzerdung für das komplette Audio- bzw. Videosystem existiert (sog. sternförmige Stromversorgung). PHONIC CORPORATION – Bedienungsanleitung STUDIO WIZARD... -
Seite 27: Typische Kabelverbindungen
UNSYMMETRISCHES Y-KABEL, SPEAKON LAUTSPRECHERKABEL. In jedem Abschnitt finden sich verschiedene Verdrahtungsvorschläge für unterschiedliche Anwendungen. Im STUDIO WIZARD sind alle Anschlüsse symmetrisch mit Ausnahme der folgenden: H. PHONE 2, REC 2, S/PDIF und ANALOG IN 4. PHONIC CORPORATION – Bedienungsanleitung STUDIO WIZARD... -
Seite 28: Fehlerbehebung
Kondensatormikrofon Phantomspeisung aktivieren kein Zielausgang definiert Ausgänge für TALKBACK Funktion anwählen Talkback zu leise Vorverstärkung zu gering Trimregler aufdrehen Talkback rauscht Trimregler für externes Mikrofon ist EXTERNAL Trimregler ganz nach links aufgedreht drehen PHONIC CORPORATION – Bedienungsanleitung STUDIO WIZARD... -
Seite 29: Service Und Garantie
„Händlersuche“. SERVICE UND REPARATUR Im Fall eines Problems oder einer Reparatur wenden Sie sich bitte an Ihren Phonic Fachhändler, bei dem Sie das Gerät erworben haben. Phonic gibt keine Service Unterlagen an Endkunden heraus, und warnt den Anwender nachdrücklich davor, selbst Reparaturen vorzunehmen, weil dadurch jegliche Garantieansprüche...
