Heizkaminbausatz modell „sn18"
bedienungs- und montageanleitung

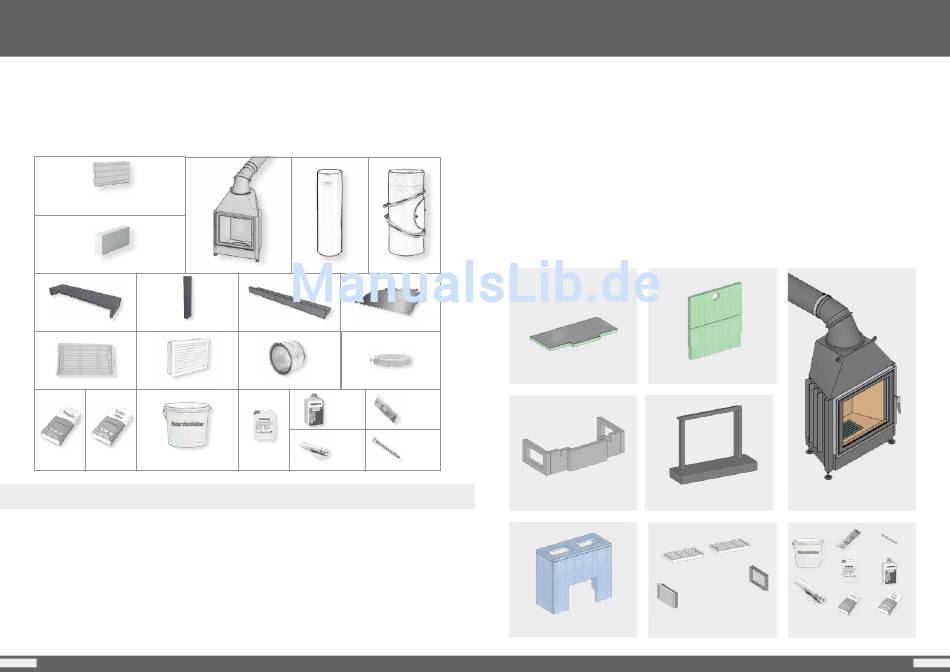

4. lIeferumfang
Die Lieferung enthält alle Bestandteile, um die Ofenanlage vollständig aufzubauen. Die enthaltenen Teile müssen bis auf die
Rohrführung nicht zugeschnitten werden. Bitte prüfen Sie, ob alle für den Ofenaufbau benötigten Teile im Lieferumfang enthalten
sind.
Bei den Rauchrohren können je nach Rauchgasführung Bestandteile übrig bleiben. Wir bitten Sie daher um Verständnis, dass
übrig gebliebene Bestandteile weder zurückgenommen noch rückvergütet werden können.
2 x Kalziumsilikat-Platte für den Ofenbau, 3 cm stark
2 x Kalziumsilikat-Platte für den Ofenbau, 4 cm stark
4 x Kalziumsilikat-Platte für den Ofenbau, 5 cm stark
5 x Porenbetonstein, 7,5 cm stark
1 x Natursteinsims
2 x Natursteinlaibung
2 x Deckenluftgitter
2 x Kaltluftgitter
3 x Ofenputz
1 x Sockelkleber
1 x Natursteinkleber
25 kg
10 kg
15 kg
BenötIgtes werkzeug
Für den Ofenaufbau wird folgendes Werkzeug benötigt:
– Messwerkzeuge:
Meterstab, Zimmermannswinkel, Wasserwaagen kurz und lang (z. B. 60 cm, 200 cm)
– Allgemeine Werkzeuge: Handfeger und Kehrblech, Besen, Staubsauger, Bleistift, Schwamm, Pinsel oder Farbroller,
Teppichmesser, 4 x Eimer 20 l, ggf. Maurerkübel zum Verputzen, ggf. Spachtel zum
Entfernen von Tapeten
– Mauern und Verputzen: Kelle klein und groß, Gummihammer, Zahnkelle, Glättkelle, Schwammbrett, Aluminium-
Abziehlatte 100 cm und 180 cm
– Säge-/Schleifwerkzeuge: Metallsäge oder Trennschleifer, grobe Feile
Natürlich können hier aufgeführte Werkzeuge auch gegen andere gleichwertige oder z. B. motorisch betriebene Werkzeuge
ersetzt werden.
4
Bedienungs- und Montageanleitung Modell „Berlin"
1 x Heizeinsatz
2 x Rohr, 50 cm
1 x Bogen verstellbar
1 x Stahlblech, 2 mm verzinkt
1 x Natursteinsturz
1 x Wandfutter
3 x Rohrschellen
1 x Impräg-
nierung
1 x Putz-
gewebe
1 x Grundierung
Heizkaminbausatz modell „sn18"
bedienungs- und montageanleitung
5. DIe 8 Baugruppen
Die Ofenanlage kann grob in acht Baugruppen unterteilt werden. Im Folgenden werden diese Baugruppen vorgestellt.
Das Modell „SN18" besteht aus nachfolgend abgebildeten Baugruppen:
1. Unterbau
2. Dämmung
3. Heizeinsatz mit Verrohrung und Zubehör
4. Ofensockel
5. Natursteinbauteile
6. Heizkaminverkleidung
7. Lüftungsgitter
8. Bau-/Hilfsstoffe
1. Unterbau
3 x Schläuche
Kalziumsilikat-
Kleber
1 Pack x
Schrauben
4. Sockel
6. Heizkaminverkleidung
2. Dämmung
3. Heizeinsatz mit Verrohrung
5. Natursteinbauteile
und Zubehör
7. Lüftungsgitter
8. Bau-/Hilfsstoffe
Bedienungs- und Montageanleitung Modell „Berlin"
5
