Heizkaminbausatz modell „sn18"
bedienungs- und montageanleitung
Vorwort
Herzlichen Glückwunsch zum Kauf Ihres Heizkaminbausatzes Modell „SN18". Der Heizkamin ist als Zusatzheizung zur bestehen-
den Heizungsanlage vorgesehen. Im Lieferumfang sind alle zur Erstellung der Ofenanlage notwendigen Materialien enthalten
(Schornsteinanschlussstück bauseits). Alle im Lieferumfang enthaltenen Materialien sind eigens für den Einsatz im Ofenbereich
aufeinander abgestimmt. Der Heizeinsatz – Herzstück des Ofens – steht für modernste Verbrennungstechnik.
Bevor Sie nun mit den Arbeiten beginnen, ist es absolut notwendig, die komplette Aufbauanleitung des Heizkamins durchzulesen
und dann im Anschluss die Ofenanlage Schritt für Schritt nach der Montageanleitung zu erstellen. Weiterhin muss ebenfalls die
im Heizeinsatz befindliche Bedienungs- und Montageanleitung des Heizeinsatzes durchgelesen werden.
Die Bedienungs- und Montageanleitung des Heizkaminbausatzes Modell „SN18" hat die Aufgabe, Ihnen alle Kenntnisse zu ver-
mitteln, die zu einem fachgerechten Aufbau und zu einer ordnungsgemäßen Bedienung des Ofens erforderlich sind. Wir bitten
Sie, die Angaben in der Anleitung genauestens zu beachten! Wir weisen Sie ausdrücklich darauf hin, dass eine Gewährleistung
gemäß Kaufvertrag, für die gelieferten Teile nur dann übernommen werden kann, wenn die Angaben in der Bedienungs- und
Montageanleitung beachtet eingehalten werden.
InhaltsVerzeIchnIs
1. allgemeine hinweise
2. anforderungen
3. sicherheitshinweise
4. lieferumfang
5. Die 8 Baugruppen
6. Aufbauanleitung

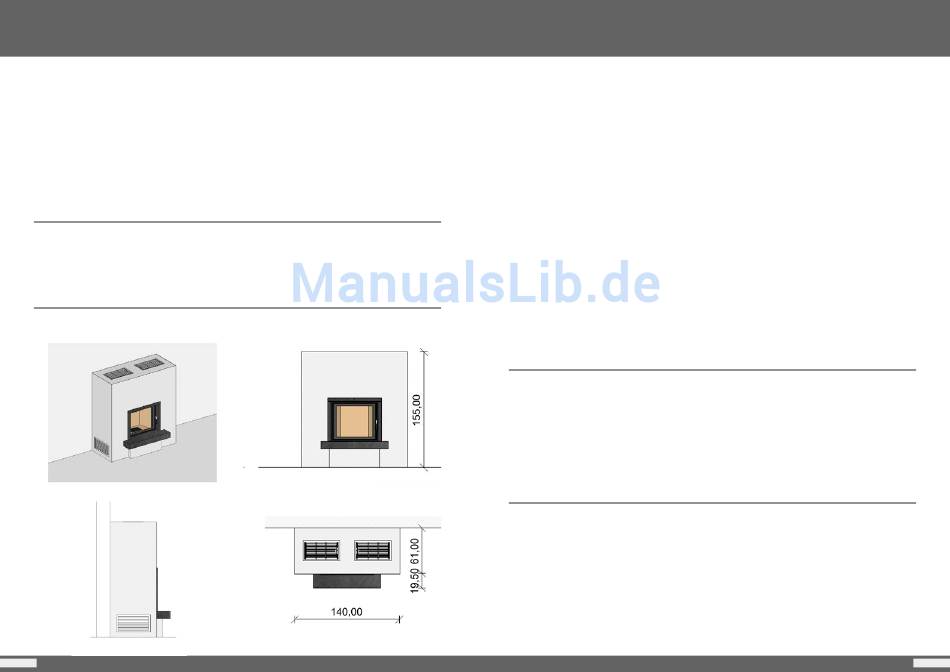

ansIchten
Perspektive
seitenansicht
2
Bedienungs- und Montageanleitung Modell „Berlin"
frontansicht
Draufsicht
Heizkaminbausatz modell „sn18"
bedienungs- und montageanleitung
1. allgemeIne hInweIse
Sie haben sich dafür entschieden, ihre Heizkaminanlage selbst zu erstellen. Um Sie hierbei bestmöglich zu unterstützen,
haben wir eine ausführliche Aufbauanleitung verfasst.
Die Lieferung beinhaltet alle für die Ofenmontage notwendigen Bauteile. Einzig die Materialien für den Schornsteinanschluss
sind nicht im Lieferumfang enthalten. Da es verschiedenste Schornstein- und Anschlussvarianten gibt, empfehlen wir diesen
Anschluss von einem Fachbetrieb vor Ort ausführen zu lassen. Oft ist der „Anschlussstutzen„ auch bereits im Schornstein
vorinstalliert. Auskunft über die richtige Vorgehensweise hierbei gibt der zuständige Schornsteinfegermeister. Im Lieferum-
fang sind verschiedene Materialien enthalten, welche durch Zuschneiden ihre endgültige Form erhalten. Zuerst sollten alle
Materialien zugeschnitten werden; danach kann mit der eigentlichen Montage der Ofenanlage begonnen werden.
Diese Aufbauanleitung soll Ihnen eine Hilfestellung sein, das Prinzip der Ofenanlage und die richtige Handhabung und Ver-
wendung der Baustoffe zu verstehen. Ausschlaggebend für den Aufbau Ihrer Anlage sind die Ihnen überlassenen Werkpläne
und Zeichnungen. Wir empfehlen Ihnen, alle Anleitungen vor Beginn der Montagearbeiten genau und vollständig zu lesen
und die beigefügte Bedienungs-, Montage- und Pflegeanleitung des Heizgerätes ausführlich durchzuarbeiten.
Transportschäden müssen umgehend gemeldet werden! Lassen Sie diese auf dem Abnahme-Übergabebeleg der anliefern-
den Spedition vermerken und zusätzlich fotografisch dokumentieren. Dies erleichtert die Bearbeitung von Reklamationen
enorm.
Überprüfen Sie vor Arbeitsbeginn die Vollständigkeit Ihres Heizkaminbausatzes entsprechend dem Lieferschein und der
nummerierten Werkplanunterlagen. Zusätzlich dazu sollte
die Maßhaltigkeit der gelieferten Bauteile und der vorhandenen Stellsituation überprüfen. Innerhalb des Toleranzbereiches
sind im Einzelfall Maßabweichungen möglich; geringfügige Änderungen müssen ggf. vor Ort vorgenommen werden.
Die Ofenbauteile sind z. T. sehr schwer. Kalkulieren Sie deshalb für den Transport und den Aufbau mindestens zwei erwach-
sene Personen ein. Berücksichtigen Sie bitte, dass bei Naturmaterialien Farb- und Strukturunterschiede im Vergleich zu
den Mustermaterialien möglich sind.
Bitte beachten Sie auch, dass die Montageanleitung des Kamineinsatzes genauestens befolgt werden muss! Der Erbauer
der Ofenanlage ist für die einwandfreie Funktion und die Sicherheit verantwortlich. Vor dem Aufbau der Anlage empfehlen
wir Ihnen, sich mit Ihrem Bezirksschornsteinfeger in Verbindung zu setzen, um alle Notwendigkeiten mit ihm besprechen
zu können.
2. anforDerungen
Diese Aufbauanleitung sowie die Bedienungs-, Montage- und Pflegeanleitung für das Heizgerät sind unbedingt zu beachten. Der
zuständige Schornsteinfegermeister muss vor dem Einbau bezüglich der Eignung des Schornsteins und der Verbrennungsluftzu-
fuhr befragt werden.
Alle relevanten nationalen und europäischen Normen, örtliche und baurechtliche Vorschriften sowie feuerpolizeiliche Bestim-
mungen sind einzuhalten.
Der Boden/Untergrund im Bereich des Kamins muss druckfest und statisch belastbar sein. Eventuell müssen Estrichstempel ver-
wendet oder ein Verbundestrich hergestellt werden.
Alle in der Bedienungs- und Montageanleitung aufgeführten Dämmstärken beziehen sich auf nicht brennbare Wände. Bei brenn-
baren und/oder sehr dünnen Wänden sind stärkere Dämmstärken erforderlich. Die notwendigen Informationen hierzu erhalten
Sie von Ihrem zuständigen Schornsteinfegermeister.
3. sIcherheItshInweIse
Bitte beachten Sie, dass Sie bei unsachgemäßer Handhabung, nicht Beachten der Aufbauanleitung, Verstoß gegen die Brand-
schutzvorschriften und Nichteinhalten von Inspektions- und Wartungszyklen, Schäden an der Umwelt, Gegenständen, Personen,
anderen Lebewesen und auch Ihnen selbst verursachen können.
Beachten Sie zudem bitte unter anderem folgende allgemeine Regeln im Umgang mit Heizkaminen:
– Der Schornsteinfegermeister sollte vor dem Aufbau kontaktiert werden
– Bitte beachten Sie die feuerpolizeilichen Bestimmungen
– Nur zugelassene Brennstoffe in der zugelassenen Menge verwenden
– Abstand zur Heizeinsatzscheibe – bitte beachten Sie die Angaben des Einsatzherstellers!
Bitte kontaktieren Sie vor Ofenmontage ihren zuständigen Schornsteinfegermeister. Von diesem erhalten Sie alle notwen-
digen und wichtigen Informationen zu relevanten Fragen und Anforderungen. Der Erbauer haftet ausschließlich selbst für
den fachgerechten Einbau.
n Sie vor Beginn der Montagearbeiten, anhand der Bauzeichnung,
Bedienungs- und Montageanleitung Modell „Berlin"
3
