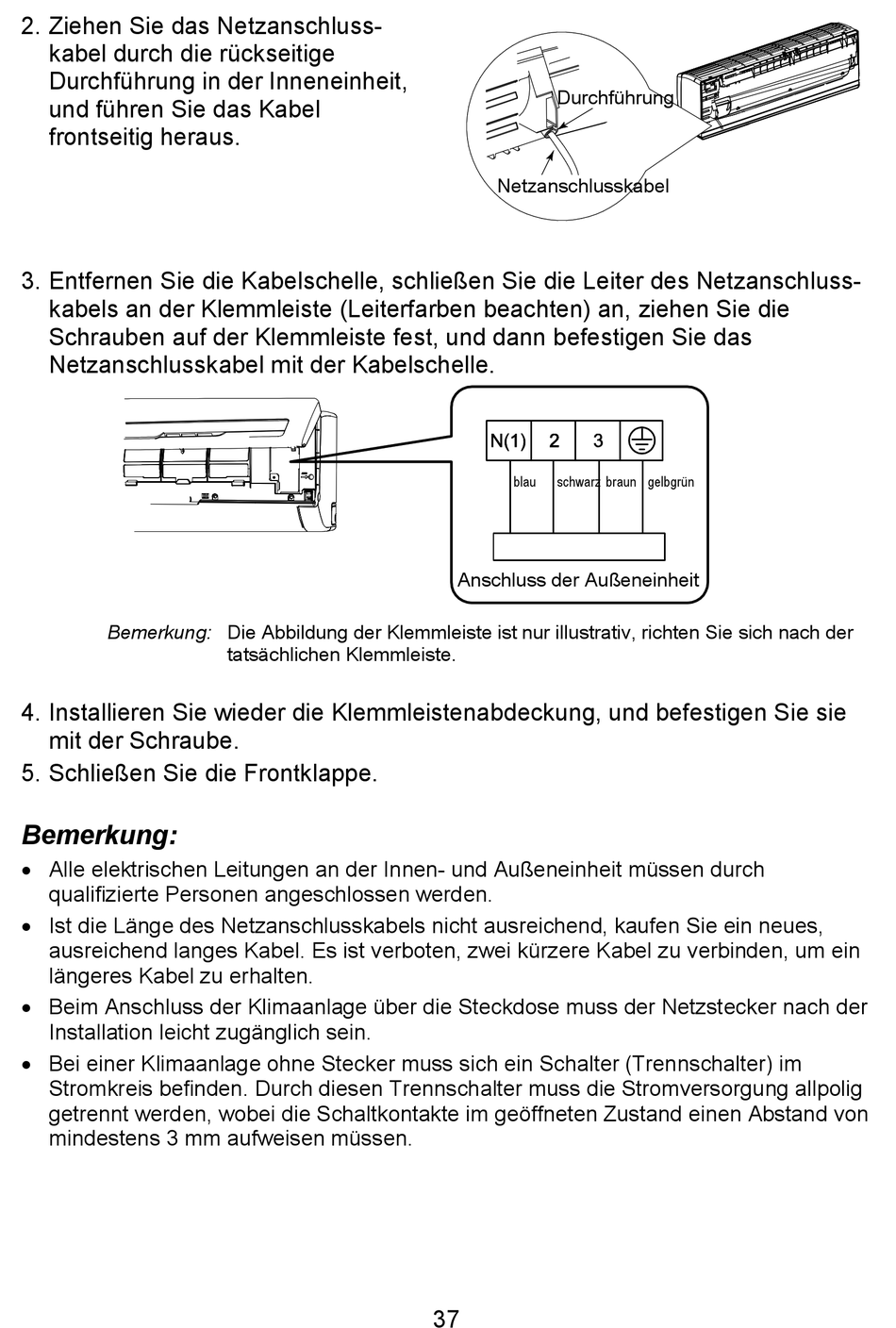

2. Ziehen Sie das Netzanschluss-
kabel durch die rückseitige
Durchführung in der Inneneinheit,
und führen Sie das Kabel
frontseitig heraus.
3. Entfernen Sie die Kabelschelle, schließen Sie die Leiter des Netzanschluss-
kabels an der Klemmleiste (Leiterfarben beachten) an, ziehen Sie die
Schrauben auf der Klemmleiste fest, und dann befestigen Sie das
Netzanschlusskabel mit der Kabelschelle.
Bemerkung: Die Abbildung der Klemmleiste ist nur illustrativ, richten Sie sich nach der
4. Installieren Sie wieder die Klemmleistenabdeckung, und befestigen Sie sie
mit der Schraube.
5. Schließen Sie die Frontklappe.
Bemerkung:
Alle elektrischen Leitungen an der Innen- und Außeneinheit müssen durch
qualifizierte Personen angeschlossen werden.
Ist die Länge des Netzanschlusskabels nicht ausreichend, kaufen Sie ein neues,
ausreichend langes Kabel. Es ist verboten, zwei kürzere Kabel zu verbinden, um ein
längeres Kabel zu erhalten.
Beim Anschluss der Klimaanlage über die Steckdose muss der Netzstecker nach der
Installation leicht zugänglich sein.
Bei einer Klimaanlage ohne Stecker muss sich ein Schalter (Trennschalter) im
Stromkreis befinden. Durch diesen Trennschalter muss die Stromversorgung allpolig
getrennt werden, wobei die Schaltkontakte im geöffneten Zustand einen Abstand von
mindestens 3 mm aufweisen müssen.
tatsächlichen Klemmleiste.
Durchführung
Netzanschlusskabel
blau
schwarz braun gelbgrün
Anschluss der Außeneinheit
37
