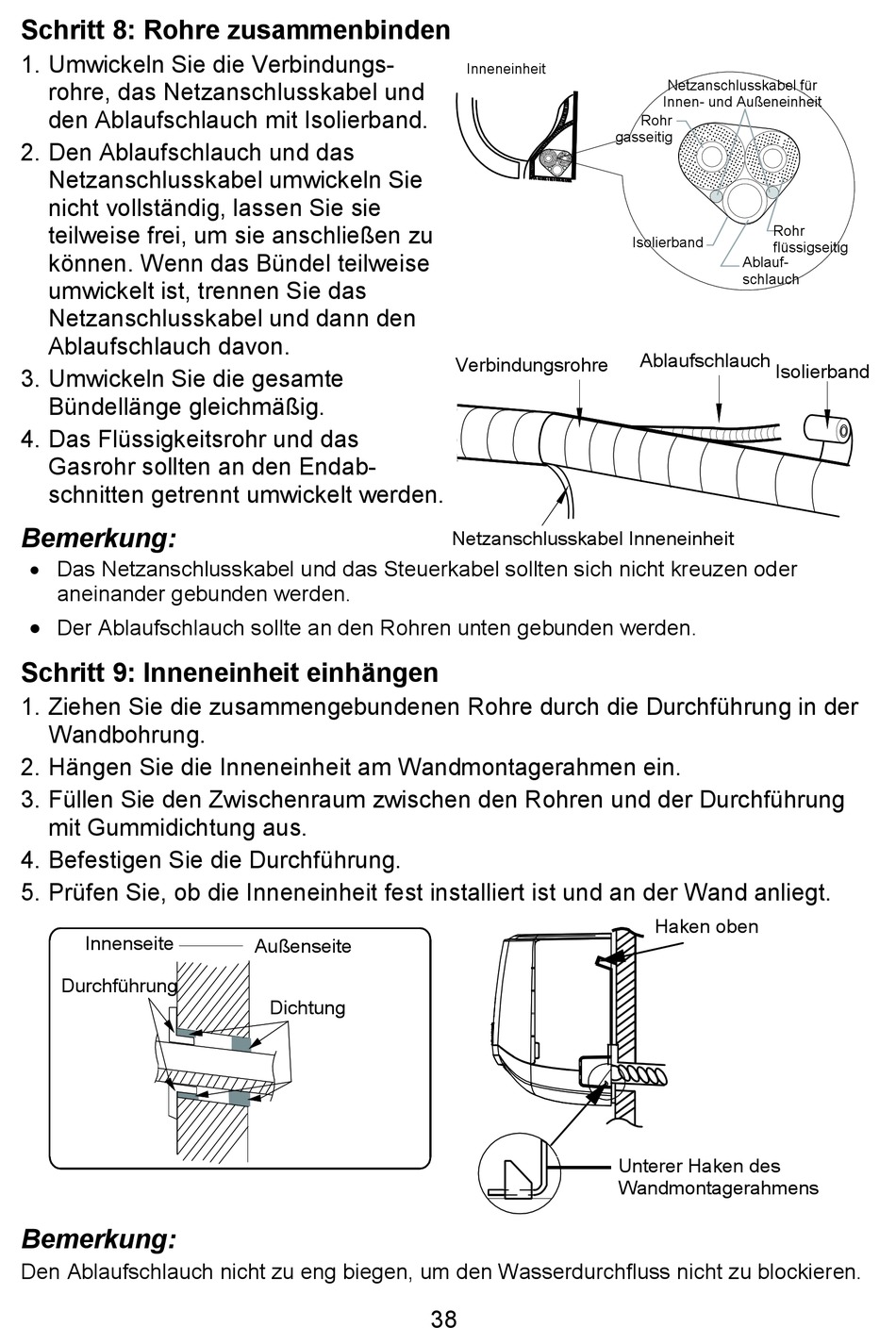

Schritt 8: Rohre zusammenbinden
1. Umwickeln Sie die Verbindungs-
rohre, das Netzanschlusskabel und
den Ablaufschlauch mit Isolierband.
2. Den Ablaufschlauch und das
Netzanschlusskabel umwickeln Sie
nicht vollständig, lassen Sie sie
teilweise frei, um sie anschließen zu
können. Wenn das Bündel teilweise
umwickelt ist, trennen Sie das
Netzanschlusskabel und dann den
Ablaufschlauch davon.
3. Umwickeln Sie die gesamte
Bündellänge gleichmäßig.
4. Das Flüssigkeitsrohr und das
Gasrohr sollten an den Endab-
schnitten getrennt umwickelt werden.
Bemerkung:
Das Netzanschlusskabel und das Steuerkabel sollten sich nicht kreuzen oder
aneinander gebunden werden.
Der Ablaufschlauch sollte an den Rohren unten gebunden werden.
Schritt 9: Inneneinheit einhängen
1. Ziehen Sie die zusammengebundenen Rohre durch die Durchführung in der
Wandbohrung.
2. Hängen Sie die Inneneinheit am Wandmontagerahmen ein.
3. Füllen Sie den Zwischenraum zwischen den Rohren und der Durchführung
mit Gummidichtung aus.
4. Befestigen Sie die Durchführung.
5. Prüfen Sie, ob die Inneneinheit fest installiert ist und an der Wand anliegt.
Innenseite
Durchführung
Bemerkung:
Den Ablaufschlauch nicht zu eng biegen, um den Wasserdurchfluss nicht zu blockieren.
Außenseite
Dichtung
Inneneinheit
Verbindungsrohre
Netzanschlusskabel Inneneinheit
38
Netzanschlusskabel für
Innen- und Außeneinheit
Rohr
gasseitig
Rohr
Isolierband
flüssigseitig
Ablauf-
schlauch
Ablaufschlauch
Isolierband
Haken oben
Unterer Haken des
Wandmontagerahmens
