5.2.3. Version mit Pulsausgang und
Stromausgang
Pulsausgang
Die Eigenschaften des Pulsausgangs sind mit den Eigenschaften
einer Version identisch, die nur einen Pulsausgang besitzt. Siehe
Kap. 5.2.2.
Stromausgang
Der Stromausgang der Basisversionen wird als Senke ange-
schlossen und liefert einen Strom I, der der Rotationsfrequenz f des
Flügelsrads entspricht:

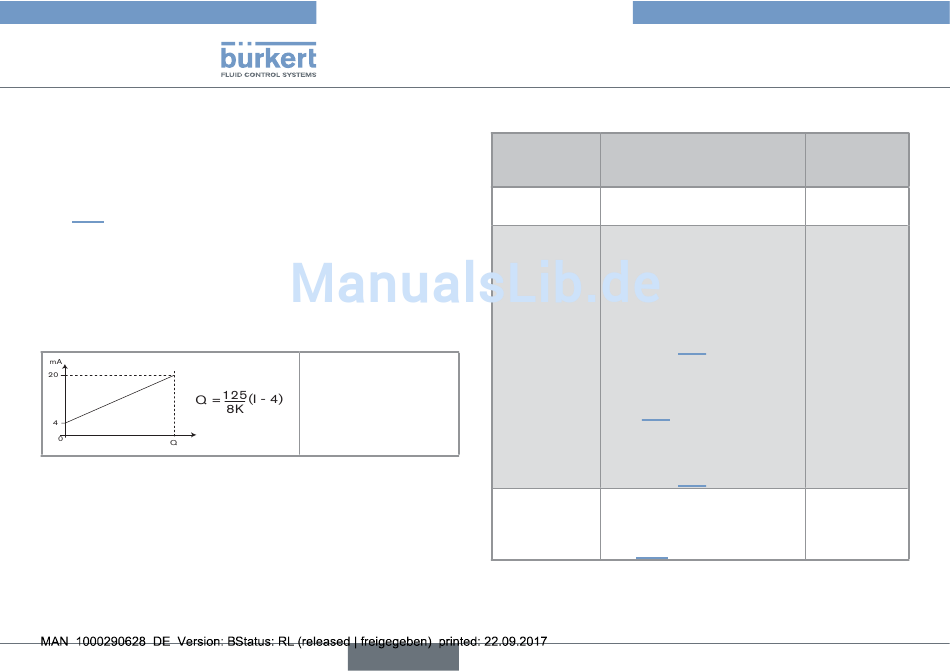

I = 8f/125 + 4
Mit f=KQ ist der Durchfluss Q proportional zu diesem Strom:
Durchfluss
Dämpfung der Stromschwankungen
Wenn sich der Durchfluss schnell verändert, kann das Signal des
Stromausgangs des Geräts stabilisiert werden. Bei den Basisversionen
werden die Stromschwankungen wenig gedämpft.
Auslösung eines Alarmstroms (nur Versionen mit optischem
Sensor)
Bei den Basisversionen wird ein "Alarmstrom" von 22 mA erzeugt,
wenn die Fließrichtung umgekehrt zur Richtung des Pfeils an der
Gehäuseseite ist.
48
Q: Durchfluss [Liter/s]
K: K-Faktor [Pulse/Liter]
I: Strom [mA]
deutsch
Typ 8012
Beschreibung
Tabelle 2: Eigenschaften des Stromausgangs
Eigenschaft Mögliche Konfigurationen
(auf Anfrage)
Verkabelung • als Quelle
• oder als Senke
Bereich des • 4...20 mA, entsprechend dem
Rotationsfrequenzbereich
Stromaus-
0...250 Hz des Flügelrads (siehe
gangs und
oben)
entsprechender
• oder: 4...20 mA, entsprechend
Messbereich
einem Durchflussbereich in der
anwendungsspezifischen Einheit
(siehe Kap. 9.3.1)
• oder: 4...21,6 mA, entsprechend
dem Rotationsfrequenzbereich
0...275 Hz des Flügelrads (siehe
Kap. 9.3.1)
• oder: 4...21,6 mA, entsprechend
einem Durchflussbereich in der
anwendungsspezifischen Einheit
(siehe Kap. 9.3.2)
Dämpfung der 10 verfügbare Dämpfungs-
Strom-Schwan- stufen: von "keine Dämpfung"
kungen bis maximale Dämpfung (siehe
Kap. 9.3.3)
Konfigu-
ration einer
Basisversion
als Senke
4...20 mA,
entsprechend
dem Rotations-
Frequenz-
Bereich
0...250 Hz des
Flügelrads
Geringe
Dämpfung
der Stroms-
chwankungen
