Kurzabfrage - Viessmann Vitodens 200 Serviceanleitung

Regelung für witterungsgeführten Betrieb mit Standard Bedieneinheit

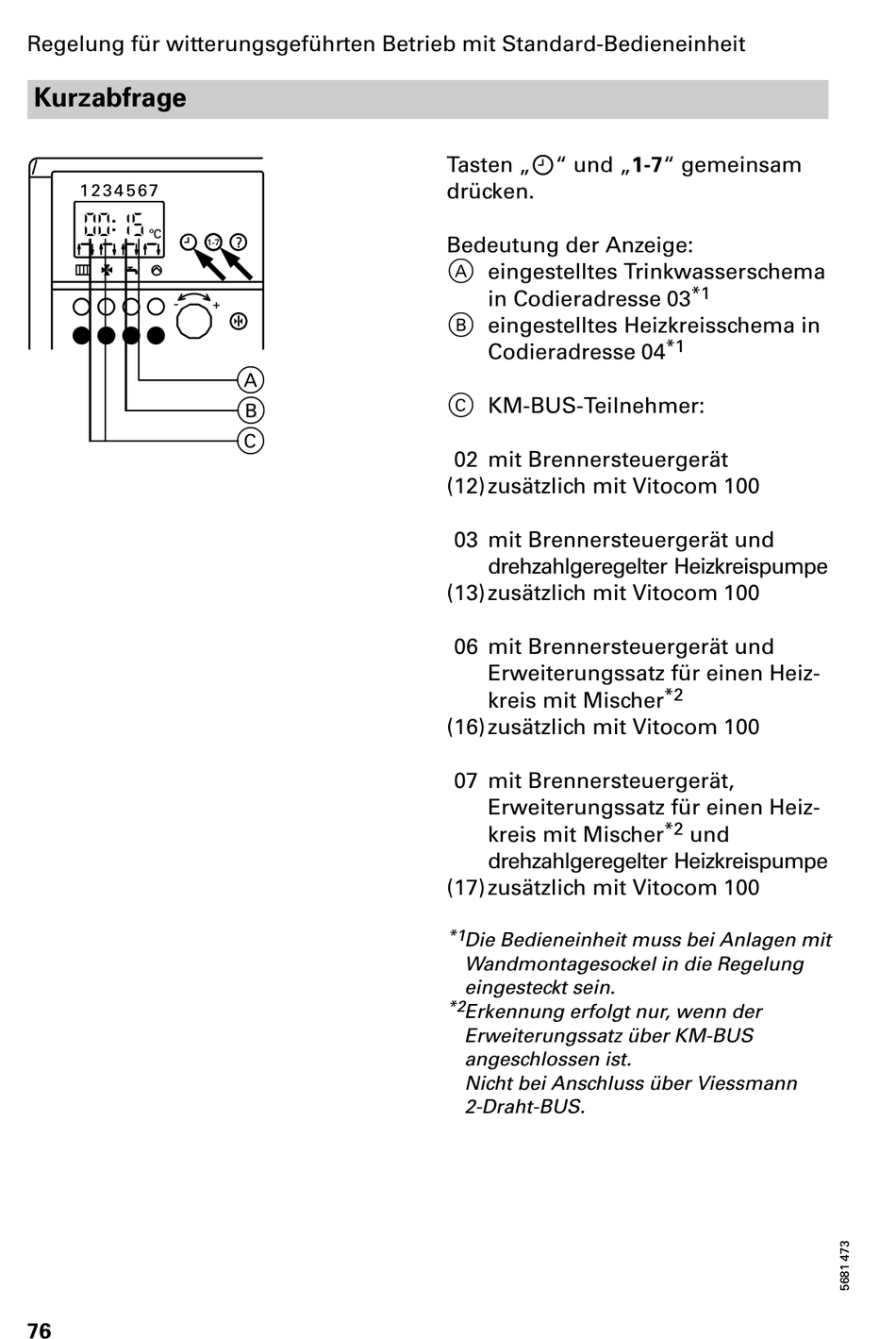

Kurzabfrage

1 1 2 3 4 5 6 7
00:15
ºC
−
76
+
A
B
C
Tasten u und 1 7 gemeinsam
drücken.
Bedeutung der Anzeige:
A eingestelltes Trinkwasserschema
in Codieradresse 03
B eingestelltes Heizkreisschema in
Codieradresse 04
C KM BUS Teilnehmer:
(02 mit Brennersteuergerät
(12) zusätzlich mit Vitocom 100
(03 mit Brennersteuergerät und
drehzahlgeregelter Heizkreispumpe
(13) zusätzlich mit Vitocom 100
(06 mit Brennersteuergerät und
Erweiterungssatz für einen Heiz
kreis mit Mischer
(16) zusätzlich mit Vitocom 100
(07 mit Brennersteuergerät,
Erweiterungssatz für einen Heiz
kreis mit Mischer
drehzahlgeregelter Heizkreispumpe
(17) zusätzlich mit Vitocom 100
*1
Die Bedieneinheit muss bei Anlagen mit
Wandmontagesockel in die Regelung
eingesteckt sein.
*2
Erkennung erfolgt nur, wenn der
Erweiterungssatz über KM BUS
angeschlossen ist.
Nicht bei Anschluss über Viessmann
2 Draht BUS.
*1
*1
*2
*2
und
