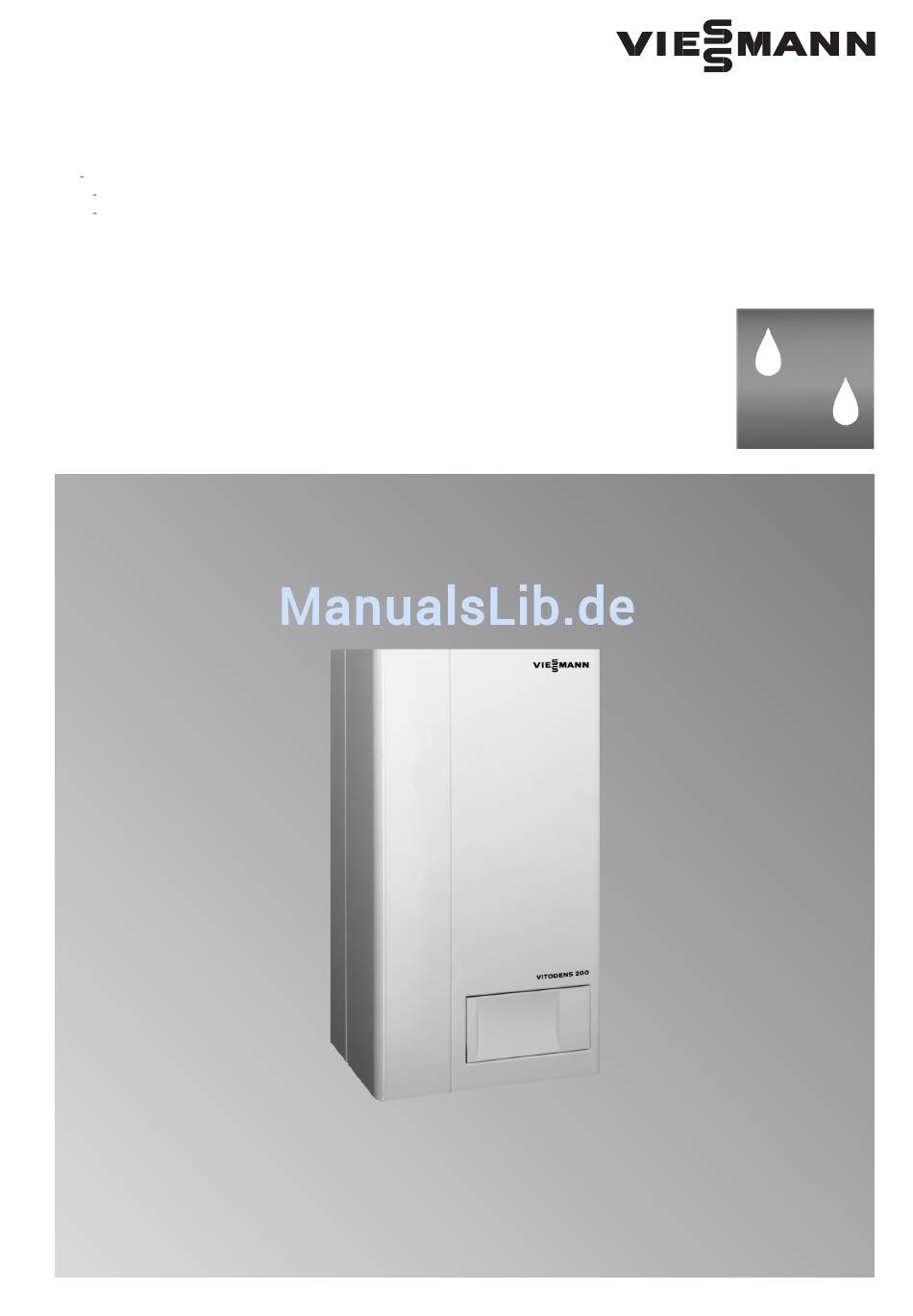

- Seite 1 Bedienungsanleitung Vitodens 200 Typ WB2 Gas Brennwertkessel als Wandgerät H Gas Heizgerät H Gas Kombigerät mit Regelung für witterungsgeführten Betrieb und menügeführter Bedieneinheit Comfortrol Vitodens 200 5581 318 2/2000 Ablagehinweis: Servicemappe...
-
Seite 2: Sicherheitshinweise Für Ihre Sicherheit
Sicherheitshinweise Für Ihre Sicherheit Bei Gasgeruch Hinweis! H Nicht rauchen! Offenes Feuer und Gewährleistungsansprüche entfallen, Funkenbildung verhindern (z. B. soweit die Bedienungsanleitung nicht Schalten von Licht und Elektro beachtet wird. geräten) H Fenster und Türen öffnen H Gasabsperrhahn schließen H Heizungsfachbetrieb/Vertragsinstalla tionsunternehmen von außerhalb des Gebäudes benachrichtigen H Sicherheitsbestimmungen des Gas... -
Seite 3: Inhaltsverzeichnis
..........Ihr Vitodens 200 . -
Seite 4: Über Diese Bedienungsanleitung
Zuerst informieren Über diese Bedienungsanleitung Diese Bedienungsanleitung soll Ihnen helfen, Ihre Heizungsanlage kennenzulernen und Ihre Einsatzmöglichkeiten zu nutzen. Lesen Sie bitte diese Bedienungsanleitung und insbesondere das Kapitel Sicherheitshinweise auf Seite 2 sorgfältig durch. Darüber hinaus erklärt Ihnen Ihr Heizungsfachmann gern die Funktion der Heizungsanlage und weist Sie in die Bedienung ein. -
Seite 5: Fertigstellungsanzeige
Zuerst informieren Fertigstellungsanzeige Innerhalb von 4 Wochen nach Erstinbetriebnahme der Feuerungsanlage ist der Betreiber verpflichtet, diese dem Bezirksschornsteinfegermeister anzuzeigen. Heizungswissen zum Einstieg Die Schaltuhr der Regelung schaltet zu den gewünschten Zeitpunkten zwischen normaler Raumtemperatur und reduzierter Raumtemperatur um. 1. Normale Raumtemperatur Hinweis! für die Zeiten, in denen Sie sich in Wann und wie lange die Raumtempe... -
Seite 6: Ihr Vitodens 200
Zuerst informieren Ihr Vitodens 200 Bitte durch Ihren Heizungsfachbetrieb ankreuzen lassen ( j Vitodens 200 j Vitodens 200 j Vitodens 200 ohne Warmwasserbereitung mit separatem Warmwasser mit eingebautem Bereitschafts (Gas Heizgerät) Speicher Durchlauferhitzer (Gas Heizgerät) (Gas Kombigerät) Die Regelung schaltet die Raum... -
Seite 7: Übersicht Der Bedien Und Anzeigeelemente
Zuerst informieren Übersicht der Bedien und Anzeigeelemente Bedieneinheit Comfortrol (herausnehmbar) Manometer Anzeigefenster Betriebsprogramm Wahlschalter Entriegelung Brennerstörung Schornsteinfeger Prüfschalter Drehknopf Normale Raumtemperatur Anzeige Brennerbetrieb Anzeige Brennerstörung 4 5 6 Anlagenschalter Partytaste Spartaste Drehknopf Reduzierte Raumtemp. Informationstaste Taste Grundeinstellung Einstell Drehknopf Klappe Auswahltasten Schalter Komfortfunktion (nur bei Gas Kombigerät) -
Seite 8: Wo Sie Bedienen
Sofort bedienen Wo Sie bedienen Alle Einstellungen an Ihrer Heizungsanlage können Sie zentral an der Regelung und der dort eingebauten Bedieneinheit Comfortrol vornehmen. Die Bedieneinheit Comfortrol kann anstatt in der Regelung auch in einem als Zubehör lieferbaren Wandmontagesockel im Wohnraum installiert sein und somit als Fern bedienung verwendet werden. -
Seite 9: Betriebsprogramm Wählen (Winter, Sommer)
Sofort bedienen Betriebsprogramm wählen (Winter, Sommer) Wählen Sie eines der Betriebsprogramme entsprechend Ihrem persönlichen Bedarf. Heizen und Warmwasser Z. B. für Winter und Übergangszeiten. H Raumbeheizung mit abwechselnd normaler und reduzierter Raum temperatur gemäß den eingestellten Schaltzeiten H Warmwasserbereitung (falls Warm wasser Speicher bzw. -
Seite 10: Raumtemperatur Ändern
Sofort bedienen Raumtemperatur ändern Im Betriebsprogramm Heizen und Warmwasser erfolgt Raumbeheizung mit abwechselnd normaler Raumtemperatur und reduzierter Raumtemperatur gemäß den eingestellten Schaltzeiten. Die gewünschte Raumtemperatur können Sie wie folgt einstellen. Normale Raumtemperatur Beispiel (werkseitige Grundeinstellung: Für die Zeiten, in denen Sie sich in 6.00 bis 22.00 Uhr) der Wohnung aufhalten und eine Stellung 5 entspricht ca. -
Seite 11: Komfortfunktionen Nutzen
Komfortfunktionen nutzen Partybetrieb einstellen Schalten Sie den Partybetrieb ein, wenn Sie kurzzeitig und unabhängig vom einge stellten Betriebsprogramm und den eingestellten Schaltzeiten heizen möchten. Sie können die Raumtemperatur (Partytemperatur) nach Ihren Wünschen einstellen. Partybetrieb aktivieren Beispiel Partytaste g drücken. Wenn Sie abends länger als gewöhn MONTAG, 20.05.97 Im Anzeigefenster erscheint die... -
Seite 12: Erst Und Wiederinbetriebnahme Der Heizungsanlage
Ein und Ausschalten Erst und Wiederinbetriebnahme der Heizungsanlage Die erstmalige Inbetriebnahme und Anpassung der Regelung an die örtlichen und baulichen Gegebenheiten müssen von Ihrem Heizungsfachbetrieb vorgenommen werden. Bevor Sie eine ausgeschaltete Heizungsanlage nach längerer Außerbetriebnahme wieder einschalten, empfehlen wir Ihnen, sich mit Ihrem Heizungsfachbetrieb in Verbindung zu setzen. -
Seite 13: Menügeführte Bedienung
Menügeführte Bedienung Die Bedieneinheit Comfortrol unterstützt Sie Die Bedieneinheit Comfortrol bietet Funktionen und Einstellmöglichkeiten, mit denen Sie die Heizung optimal Ihren Wünschen und Bedürfnissen anpassen können. Den Großteil der Funktionen steuern Sie bequem mit der menügeführten Bedienung. Es können hier Schaltzeiten, Temperaturen oder die Heizkennlinien eingestellt und abgefragt werden. -
Seite 14: Einstellungen Raumbeheizung (Schaltzeiten)
Einstellungen Raumbeheizung (Schaltzeiten) Wie Schaltzeiten wirken ... Die Raumbeheizung kann durch Einstel Mit der werkseitigen Grundeinstellung lung der entsprechenden Schaltzeiten erhalten Sie die normale Raum bis zu 4 mal pro Tag zwischen der temperatur täglich von 6.00 bis normalen Raumtemperatur und der 22.00 Uhr. - Seite 15 Einstellungen Raumbeheizung (Schaltzeiten) Schaltzeiten abfragen und ändern (Fortsetzung) Schaltzeiten für andere Wochentage ändern Drücken Sie folgende Tasten: für Heizkreis A Beispiele: (ohne Mischer) Wählen Sie MO, wenn Sie die oder Schaltzeiten nur für Montag ändern für Heizkreis B möchten. (mit Mischer) Wählen Sie ALLE TAGE GLEICH, wenn Sie für alle Wochentage gleiche für Zeiten...
-
Seite 16: Einstellungen Warmwasserbereitung
Einstellungen Warmwasserbereitung (Schaltzeiten) Wie Schaltzeiten wirken ... Bei einem Heizkessel mit Warmwasser Mit der werkseitigen Grundeinstellung Speicher kann die Warmwasserbereitung erhalten Sie täglich von 6.00 bis durch Einstellung der entsprechenden 22.00 Uhr durchgehend Warmwasser. Schaltzeiten bis zu 4 mal pro Tag ein und ausgeschaltet werden. - Seite 17 Einstellungen Warmwasserbereitung (Schaltzeiten) Schaltzeiten abfragen und ändern (Fortsetzung) Schaltzeiten für andere Wochentage ändern Drücken Sie folgende Tasten: für Warmwasser Beispiele: Wählen Sie MO, wenn Sie die für Speicher Schaltzeiten nur für Montag ändern oder möchten. für Zirkulationspumpe Wählen Sie ALLE TAGE GLEICH, wenn Sie für alle Wochentage gleiche BITTE WÄHLEN ! für Schaltzeiten...
-
Seite 18: Warmwassertemperatur Ändern
Einstellungen Warmwasserbereitung (Temperatur) Nur bei Heizkessel mit separatem Warmwasser Speicher Warmwassertemperatur ändern oder mit eingebautem Bereitschafts Durchlauferhitzer Die Warmwassertemperatur wählen Sie entsprechend Ihrem persönlichen Bedarf (z. B. zum Duschen). Drücken Sie folgende Tasten: für Warmwasser für Speicher für Temperatur SPEICHER/TEMP. für Temperatur ändern Hinweis! Eine irrtümlich geänderte Temperatur... -
Seite 19: Wenn Sie In Urlaub Fahren
Wenn Sie in Urlaub fahren ... Energiesparenden Betrieb für die Urlaubszeit einstellen Wenn Sie in Urlaub fahren und Ihre Heizungsanlage auf minimalen Energiever brauch einstellen wollen, wählen Sie eines der folgenden Betriebsprogramme. Abschaltbetrieb Z. B. für Sommerurlaub. H keine Raumbeheizung H keine Warmwasserbereitung Hinweis! H Frostschutzüberwachung der... -
Seite 20: Weitere Einstellungen
Weitere Einstellungen Betriebsprogramm per Telefonanruf umschalten Für diese Funktion muß ein Zusatzgerät (z. B. Vitocom 300) angeschlossen sein. Sie können das eingestellte Betriebsprogramm über einen Telefonanruf ändern, wenn Sie gerade nicht zu Hause (oder im Ferienhaus) sind. Dadurch ist es zum Beispiel möglich, Ihr Ferienhaus vorzuheizen, bevor Sie am Ort eintreffen. -
Seite 21: Uhrzeit Und Datum Umstellen
Weitere Einstellungen Uhrzeit und Datum umstellen (falls erforderlich) ANLAGE / UHR Drücken Sie folgende Tasten: Hinweis! HEUTE IST für Anlage Sollte die Bedieneinheit Comfortrol DONNERSTAG, als Fernbedienung im Wandmontage 21.08.97 für Grundeinstellung sockel mit einem Funkuhrmodul 15:30 UHR bestückt sein, werden Datum und >DATUM ÄNDERN:...A für Uhr... -
Seite 22: Heizverhalten Des Heizkessels Ändern
Weitere Einstellungen Heizverhalten des Heizkessels ändern Das Heizverhalten Ihres Heizkessels wird von der Außentemperatur und den Einstellungen des Niveaus und der Neigung der Heizkennlinie beeinflußt. Sie können die Einstellungen ändern, wenn die Raumtemperatur über einen längeren Zeitraum der Heizperiode nicht Ihren Wünschen entspricht. Bitte beobachten Sie das geänderte Heizverhalten über längere Zeit, bevor Sie die Einstellungen erneut ändern. -
Seite 23: Heizverhalten Ändern
Weitere Einstellungen Heizverhalten ändern (Fortsetzung) Heizverhalten ändern, wenn ... Maßnahme Beispiel ...der Wohnraum in der kalten Jahres Stellen Sie die Neigung der HK A KENNLINIE zeit zu kalt ist Heizkennlinie auf den jeweils NEIGUNG: nächsthöheren Wert NIVEAU: MAX.BEGRENZ.: 127ºC >ÄNDERN: , DANN A >BEIBEHALTEN:..B >ZURÜCK:.....C... -
Seite 24: Für Den Schornsteinfeger Schornsteinfeger Prüfschalter
Für den Schornsteinfeger Schornsteinfeger Prüfschalter Die hier aufgeführten Informationen sind für den Schornsteinfeger vorgesehen. Für Abgasmessungen mit kurzzeitig Schornsteinfeger angehobener Kesselwassertemperatur: Prüfschalter h = Provisorischer 1. Abdeckklappe am Vorderblech Betrieb öffnen. a = Automatik 2. Schornsteinfeger Prüfschalter S Hinweis! von a auf h stellen. Folgende Funktionen werden (bei provisorischem Betrieb) ausgelöst: 3. -
Seite 25: Diagnose Und Behebung
Was tun, wenn ... Diagnose und Behebung DIENSTAG, 25.06.97 Liegt eine Störung an Ihrer Heizung vor, wird diese bei geschlossener Klappe im 15:20 UHR Anzeigefenster angezeigt. Sie können selbst anhand einer Abfrage im Anzeige PROGRAMM fenster den Fehler ablesen und diesen Ihrem Heizungsfachbetrieb nennen. RAUMHEIZUNG: EIN KESSELTEMP.: 53ºC ..STÖRUNG... - Seite 26 Was tun, wenn ... Diagnose und Behebung (Fortsetzung) Was tun, wenn ... Ursache Behebung Anlagenschalter an der Regelung Einschalten ... die Heizungsanlage nicht in Betrieb ... die Heizungsanlage nicht in Betrieb geht geht ausgeschaltet Sicherung in der Stromkreisverteilung Heizungsfachbetrieb benachrichtigen (Haussicherung) oder in der Regelung hat ausgelöst Kein Gas vorhanden...
- Seite 27 Was tun, wenn ... Diagnose und Behebung (Fortsetzung) Was tun, wenn ... Ursache Behebung ... im Anzeigefenster Bitte Batterien Batterien verbraucht 1. Anlagenschalter an der Regelung wechseln erscheint und Netzspannung abschalten. oder ... die Beleuchtung des Anzeigefensters 2. Bedieneinheit herausnehmen. ausfällt 3.
-
Seite 28: Wartungshinweise Für Ihre Heizungsanlage
Wartungshinweise Wartungshinweise für Ihre Heizungsanlage Die Wartung einer Heizungsanlage ist durch die Heizungsanlagen Verordnung und die Normen DIN 4756 und DIN 1988 8 vorgeschrieben. Wir empfehlen Ihnen, Ihre Heizungsanlage regelmäßig warten zu lassen, um einen störungsfreien, energiesparenden und umweltschonenden Heizbetrieb zu gewähr leisten. -
Seite 29: Tips Zum Energiesparen
Tips zum Energiesparen Tips zum Energiesparen ..durch richtiges Heizen Neben der Nutzung der Vorteile einer modernen Heizungsanlage können Sie durch Ihr Verhalten zusätzlich Energie sparen. Folgende Maßnahmen helfen Ihnen dabei: H richtiges Lüften: H Einstellmöglichkeiten der Regelung 4 Fenster 1 kurzzeitig ganz öffnen nutzen: und dabei die Thermostatventile 2 z. -
Seite 30: Konformitätserklärung Und Herstellerbescheinigung
Konformitätserklärung und Herstellerbescheinigung Konformitätserklärung für Vitodens 200 Wir, die Viessmann Werke GmbH & Co, D 35107 Allendorf, erklären in alleiniger Verantwortung, daß das Produkt Vitodens 200 mit den folgenden Normen Gemäß den Bestimmungen der übereinstimmt: Richtlinien DIN 4702 6 90/396/EWG... -
Seite 31: Verzeichnisse
Verzeichnisse Übersicht der Menüstrukturen In der Hauptübersicht erhalten Sie Auswahlmöglichkeiten, die Sie zu weiteren Funktionen und Informationen führen. Die Übersicht wird nach Öffnen der Klappe der Bedieneinheit angezeigt. Menüstruktur Heizkreis A und B > HEIZKREIS A > ZEITEN > SCHALTZEITEN >... - Seite 32 Verzeichnisse Übersicht der Menüstrukturen (Fortsetzung) Menüstruktur Warmwasser > HEIZKREIS A > SPEICHER > SCHALTZEITEN > ZEITEN ÄNDERN > HEIZKREIS B > ZIRKULATIONSPUMPE > TEMPERATUR > ANDERE TAGE > WARMWASSER > BETRIEBSZUSTAND > ANLAGE > TEMPERATUR ÄNDERN > SPEICHERZUSTAND > SCHALTZEITEN >...
-
Seite 33: Stichwortverzeichnis
Verzeichnisse Stichwortverzeichnis Abgasgeruch, 2 Handhabung der Bedieneinheit Schaltzeiten werkseitige Einstel Abschaltbetrieb, 9 außerhalb der Regelung (Sessel lung, 8 Anlagenschalter, 7, 12 funktion), 11 Schaltzeiten ändern, 14 Anzeigeelemente, 7 Heizen und Warmwasser, 9 Schornsteinfeger Prüfschalter, 24 Anzeigefenster, 7 Heizkennlinie, 22 Sensorfehleranzeige, 25 Arbeiten am Gerät, 2 Heizverhalten, 22 Sesselfunktion, 11... - Seite 34 Viessmann Werke GmbH & Co KG D 35107 Allendorf...
