Erstinbetriebnahme, Inspektion und Wartung
Weitere Angaben zu den Arbeitsschritten
(Fortsetzung)

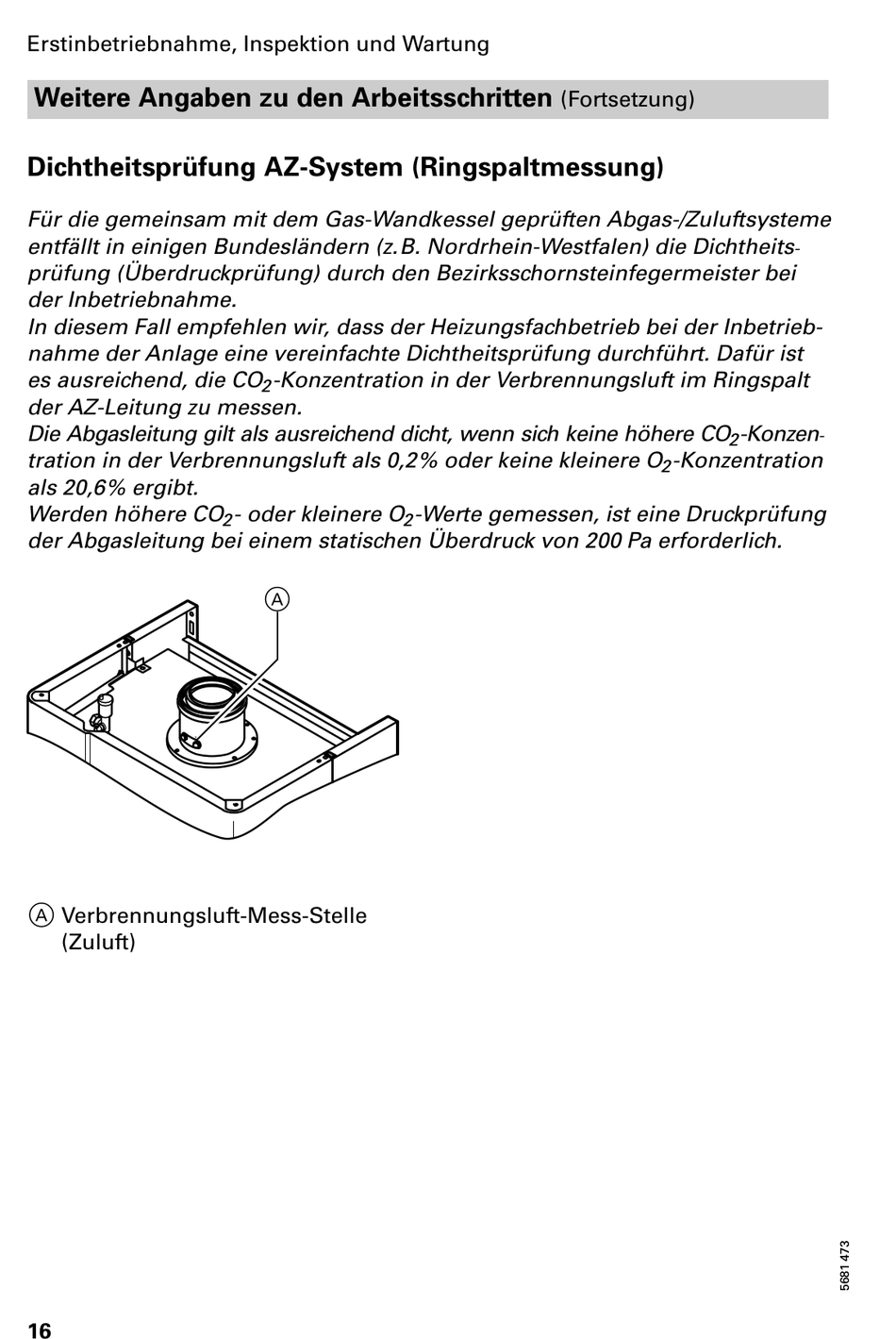

Dichtheitsprüfung AZ System (Ringspaltmessung)
Für die gemeinsam mit dem Gas Wandkessel geprüften Abgas /Zuluftsysteme
entfällt in einigen Bundesländern (z. B. Nordrhein Westfalen) die Dichtheits
prüfung (Überdruckprüfung) durch den Bezirksschornsteinfegermeister bei
der Inbetriebnahme.
In diesem Fall empfehlen wir, dass der Heizungsfachbetrieb bei der Inbetrieb
nahme der Anlage eine vereinfachte Dichtheitsprüfung durchführt. Dafür ist
es ausreichend, die CO Konzentration in der Verbrennungsluft im Ringspalt
2
der AZ Leitung zu messen.
Die Abgasleitung gilt als ausreichend dicht, wenn sich keine höhere CO Konzen
2
tration in der Verbrennungsluft als 0,2 % oder keine kleinere O Konzentration
2
als 20,6 % ergibt.
Werden höhere CO oder kleinere O Werte gemessen, ist eine Druckprüfung
2 2
der Abgasleitung bei einem statischen Überdruck von 200 Pa erforderlich.
A
A Verbrennungsluft Mess Stelle
(Zuluft)
