Viessmann Vitodens 200 Serviceanleitung Seite 11

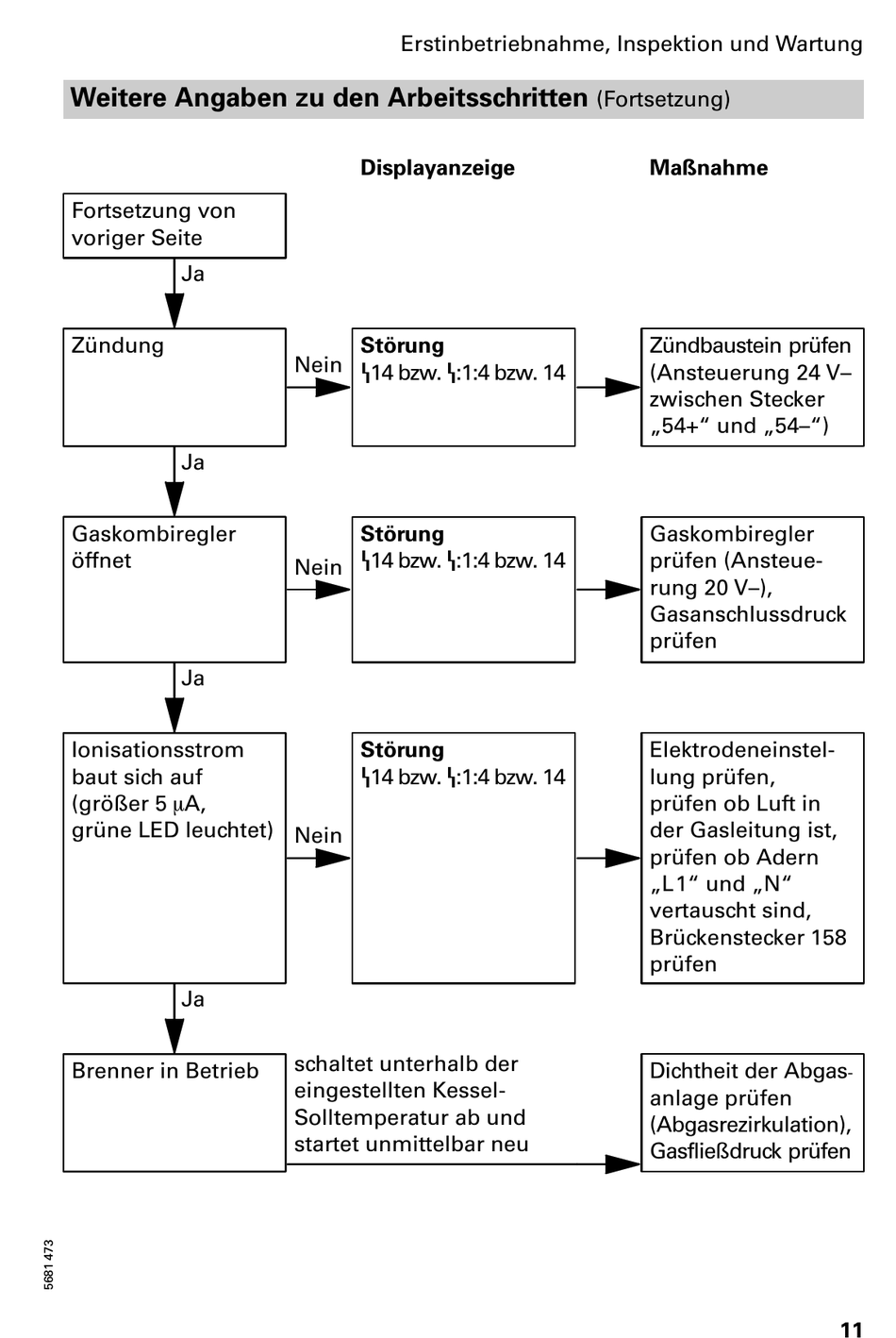

Weitere Angaben zu den Arbeitsschritten
Fortsetzung von
voriger Seite
Ja
Zündung
Ja
Gaskombiregler
öffnet
Ja
Ionisationsstrom
baut sich auf
(größer 5 mA,
grüne LED leuchtet)
Ja
Brenner in Betrieb
Erstinbetriebnahme, Inspektion und Wartung
Displayanzeige
Störung
Nein
U14 bzw. U:1:4 bzw. 14
Störung
U14 bzw. U:1:4 bzw. 14
Nein
Störung
U14 bzw. U:1:4 bzw. 14
Nein
schaltet unterhalb der
eingestellten Kessel
Solltemperatur ab und
startet unmittelbar neu
(Fortsetzung)
Maßnahme
Zündbaustein prüfen
(Ansteuerung 24 V
zwischen Stecker
54+ und 54 )
Gaskombiregler
prüfen (Ansteue
rung 20 V ),
Gasanschlussdruck
prüfen
Elektrodeneinstel
lung prüfen,
prüfen ob Luft in
der Gasleitung ist,
prüfen ob Adern
L 1 und N
vertauscht sind,
Brückenstecker 158
prüfen
Dichtheit der Abgas
anlage prüfen
(Abgasrezirkulation),
Gasfließdruck prüfen
11
