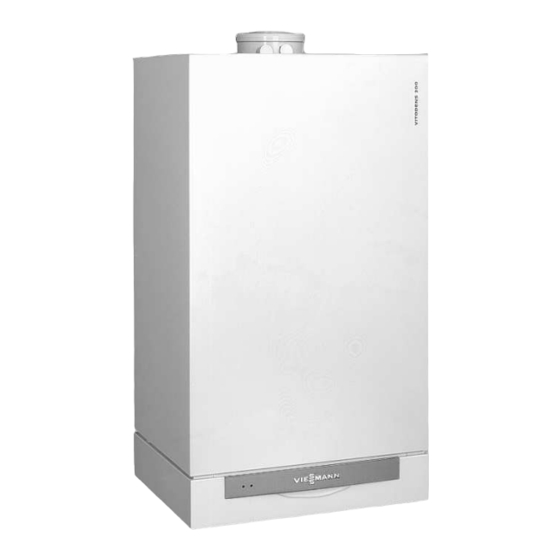

Viessmann VITODENS 200 Montageanleitung
Gas-brennwertkessel als wandgerät
erdgas- und flüssiggas-ausführung
Vorschau ausblenden
Andere Handbücher für VITODENS 200:
- Planungsanleitung (180 Seiten) ,
- Serviceanleitung (132 Seiten) ,
- Bedienungsanleitung (34 Seiten)
Verwandte Anleitungen für Viessmann VITODENS 200
Inhaltszusammenfassung für Viessmann VITODENS 200

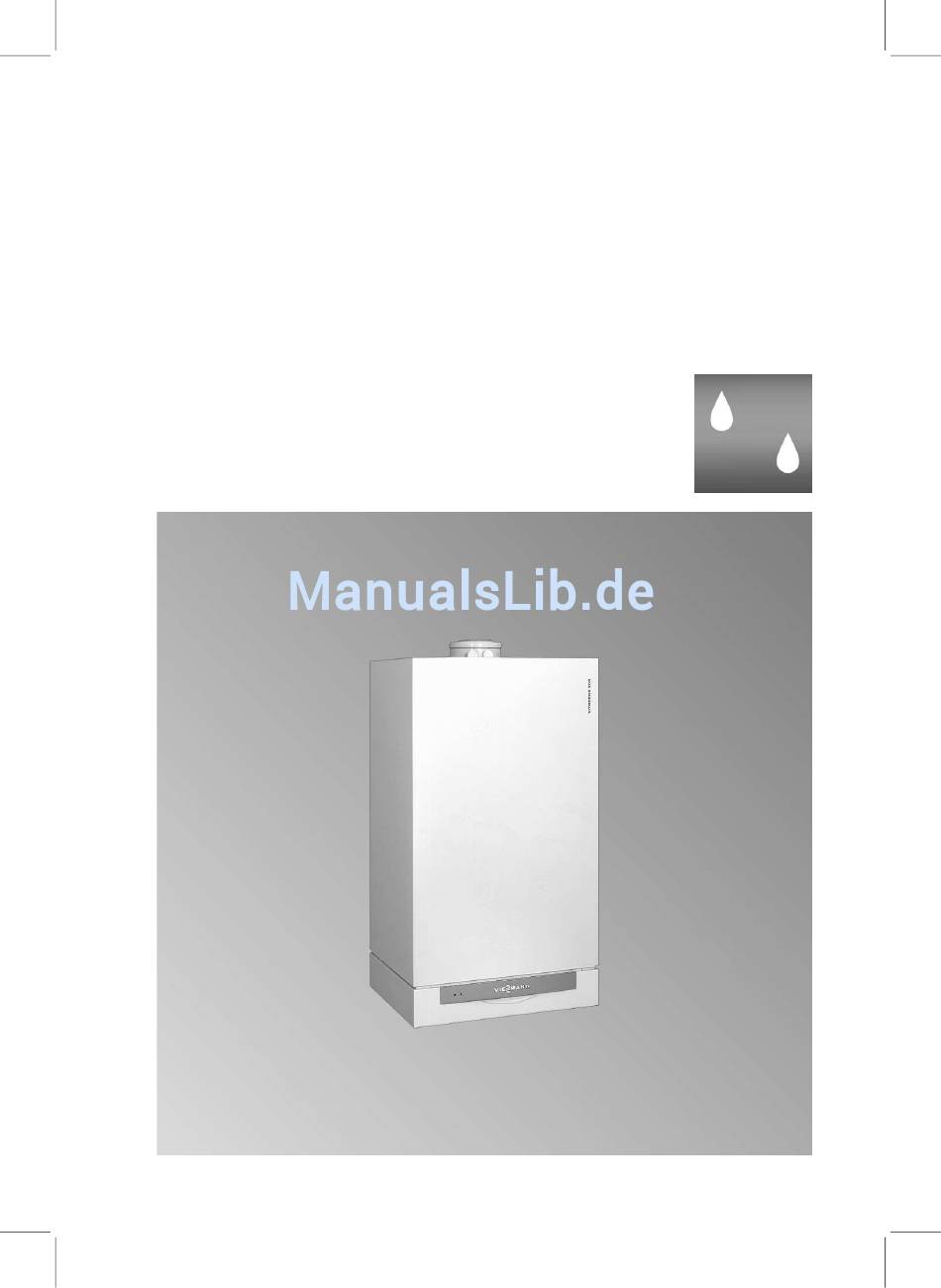

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitodens 200 Typ WB2A, 8,8 bis 26,0 kW Gas-Brennwertkessel als Wandgerät Erdgas- und Flüssiggas-Ausführung VITODENS 200 Nach Montage entsorgen! 5851 559 10/2006...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheits- Vorschriften hinweise Beachten Sie bei Arbeiten Gefahr die gesetzlichen Vorschriften zur Dieses Zeichen warnt vor Per- Unfallverhütung, sonenschäden. die gesetzlichen Vorschriften zum Umweltschutz, Achtung die berufsgenossenschaftlichen... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Montagevorbereitung Produktinformation ..................Montagevorbereitung.................. Vorbereitungen zur Montage des Heizkessels .......... Montageablauf Heizkessel anbauen und Anschlüsse montieren .......... Abgasanschluss ..................Kondenswasseranschluss ................Gasanschluss..................... Regelungsgehäuse öffnen ................10 Elektrische Anschlüsse................11 Anschlussleitungen verlegen ..............13 Regelungsgehäuse schließen und Bedienteil einsetzen ......14 Vorderblech anbauen.................. -
Seite 4: Produktinformation
Umstellung auf Erdgas LL und Flüssiggas P (mit Umstellsatz) siehe separate Montageanleitung. Umrüstung für andere Bestimmungsländer Der Vitodens 200 darf grundsätzlich nur in die Länder geliefert werden, die auf dem Typenschild angegeben sind. Für die Lieferung in davon abweichende Länder muß ein zugelassener Fachbetrieb in Eigeninitiative eine Einzelzulas-... -
Seite 5: Montagevorbereitung
Montagevorbereitung Vorbereitungen zur Montage des Heizkessels Bauseitige Vorbereitung der Gas-, Wasser- und Elektroanschlüsse siehe Montageanleitung Montagehilfe oder Montagerahmen. A Heizungsvorlauf Rp¾ D Kaltwasser Rp½ (Gas-Kombige- B Warmwasser Rp½ (Gas-Kombige- rät) rät) Speicherrücklauf G¾ (Gas-Heiz- Speichervorlauf G¾ (Gas-Heizge- gerät) rät) E Heizungsrücklauf Rp¾ C Gasanschluss F Befüllung/Entleerung... - Seite 6 Montagevorbereitung (Fortsetzung) G Bereich für elektrische Leitungen H Maß bei Aufstellung mit unterge- stelltem Speicher-Wasserwärmer. K Kondenswasserablauf Hinweis 3. Elektrische Anschlüsse vorberei- Der Heizkessel (Schutzart IP X4 D) ist ten. für den Einbau in Nassräume im Netzleitung: NYM-J 3 x 1,5 mm Schutzbereich 1 gemäß...
-
Seite 7: Heizkessel Anbauen Und Anschlüsse Montieren
Heizkessel anbauen und Anschlüsse montieren Hinweis Schnellentlüfter und Anschluss-Stück für das Ausdehnungsgefäß liegen separat verpackt bei. A Heizungsvorlauf B Warmwasser (Gas-Kombigerät) Speichervorlauf (Gas-Heizgerät) -
Seite 8: Abgasanschluss
Heizkessel anbauen und Anschlüsse montieren (Fortsetzung) C Gasanschluss E Heizungsrücklauf D Kaltwasser (Gas-Kombigerät) F Befüllung/Entleerung Speicherrücklauf (Gas-Heizgerät) Abgasanschluss Abgas-Zuluftleitung anschließen. Montageanleitung Abgassys- tem. Kondenswasseranschluss Kondenswasserleitung mit Gefälle und Rohrbelüftung an das Abwasser- netz anschließen. -
Seite 9: Gasanschluss
Gasanschluss 1. Dichtheitsprüfung durchführen. Achtung Überhöhter Prüfdruck führt zu Schäden an Heizkessel und Gasarmatur. Max. Prüfüberdruck 150 mbar. Bei höherem Druck für Lecksuche den Heizkessel und Gasarmaturen von der Hauptleitung trennen (Ver- A Gasanschluss schraubung lösen). Hinweis zum Betrieb mit Flüssig- 2. -
Seite 10: Regelungsgehäuse Öffnen
Regelungsgehäuse öffnen... -
Seite 11: Elektrische Anschlüsse
Elektrische Anschlüsse Hinweis zum Anschluss von Zubehörteilen Für den Anschluss die den Zubehörteilen beiliegenden separaten Monta- geanleitungen beachten. Achtung Durch elektrostatische Entladung können elektronische Baugruppen beschädigt werden. Vor den Arbeiten geerdete Objekte, z.B. Heizungs- oder Wasserrohre berühren, um die statische Aufladung abzuleiten. A Funkuhrempfänger... - Seite 12 Elektrische Anschlüsse (Fortsetzung) B Vitotrol 100 UTD (nur bei Rege- lung für angehobenen Betrieb) Bei Anschluss Brücke entfernen. C Vitotrol 100 UTA (nur bei Rege- lung für angehobenen Betrieb) Bei Anschluss Brücke entfernen. Stecker 230 V~ Kleinspannungsstecker fÖ Netzanschluss Außentemperatursensor (nur bei witterungsgeführtem Betrieb).
-
Seite 13: Anschlussleitungen Verlegen
Elektrische Anschlüsse (Fortsetzung) Anschlussleitungen verlegen Achtung Anschlussleitungen werden beschädigt, wenn sie an heißen Bauteilen anliegen. Beim bauseitigen Verlegen und Befestigen der Anschlussleitungen darauf achten, dass die maximal zulässigen Temperaturen der Leitungen nicht überschritten werden. A Kleinspannungsanschlüsse F Leitungsdichtung für Netzleitung B 230 V-Anschlüsse % Stecker für Anschluss Speicher- C Interne Erweiterung... -
Seite 14: Regelungsgehäuse Schließen Und Bedienteil Einsetzen
Elektrische Anschlüsse (Fortsetzung) Bei größeren Leitungsquerschnitten (bis 14 mm) vorhandene Leitungs- durchführung entfernen. Leitung mit der am Gehäuseunterteil aufgesteck- ten Leitungsdichtung F (schwarz) befestigen. Regelungsgehäuse schließen und Bedienteil einsetzen... -
Seite 15: Vorderblech Anbauen
Vorderblech anbauen Inbetriebnahme und Einregulierung Inbetriebnahme und Einregu- lierung siehe Serviceanleitung. - Seite 16 Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon:06452 70-0 Telefax:06452 70-2780 www.viessmann.de...
