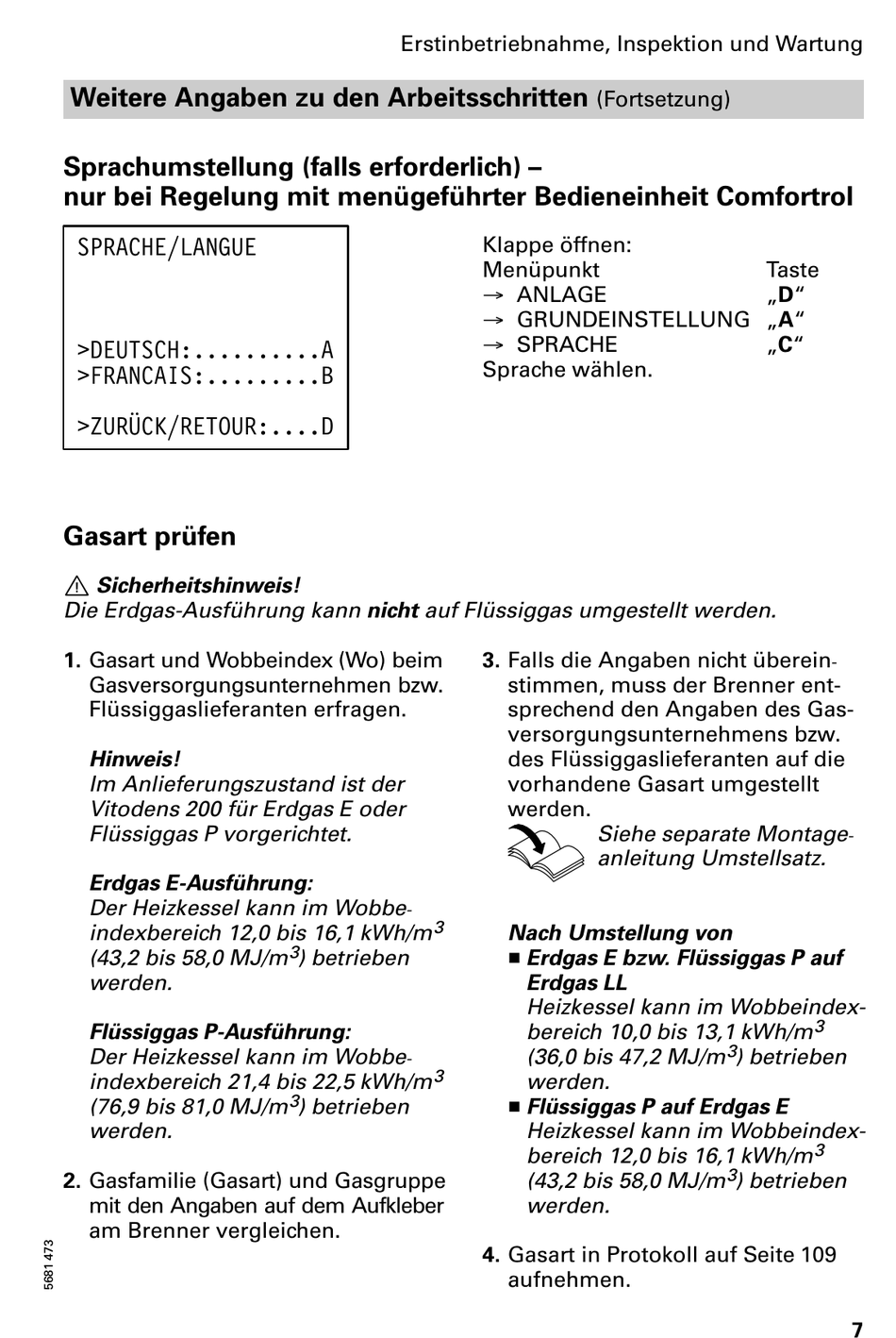

Weitere Angaben zu den Arbeitsschritten
Sprachumstellung (falls erforderlich)
nur bei Regelung mit menügeführter Bedieneinheit Comfortrol
SPRACHE/LANGUE
>DEUTSCH:..........A
>FRANCAIS:.........B
>ZURÜCK/RETOUR:....D
Gasart prüfen
¨ Sicherheitshinweis!
Die Erdgas Ausführung kann nicht auf Flüssiggas umgestellt werden.
1. Gasart und Wobbeindex (Wo) beim
Gasversorgungsunternehmen bzw.
Flüssiggaslieferanten erfragen.
Hinweis!
Im Anlieferungszustand ist der
Vitodens 200 für Erdgas E oder
Flüssiggas P vorgerichtet.
Erdgas E Ausführung:
Der Heizkessel kann im Wobbe
indexbereich 12,0 bis 16,1 kWh/m
(43,2 bis 58,0 MJ/m
werden.
Flüssiggas P Ausführung:
Der Heizkessel kann im Wobbe
indexbereich 21,4 bis 22,5 kWh/m
(76,9 bis 81,0 MJ/m
werden.
2. Gasfamilie (Gasart) und Gasgruppe
mit den Angaben auf dem Aufkleber
am Brenner vergleichen.
Erstinbetriebnahme, Inspektion und Wartung
3
3
) betrieben
3
3
) betrieben
(Fortsetzung)
Klappe öffnen:
Menüpunkt
³ ANLAGE
³ GRUNDEINSTELLUNG
³ SPRACHE
Sprache wählen.
3. Falls die Angaben nicht überein
stimmen, muss der Brenner ent
sprechend den Angaben des Gas
versorgungsunternehmens bzw.
des Flüssiggaslieferanten auf die
vorhandene Gasart umgestellt
werden.
Siehe separate Montage
anleitung Umstellsatz.
Nach Umstellung von
H Erdgas E bzw. Flüssiggas P auf
Erdgas LL
Heizkessel kann im Wobbeindex
bereich 10,0 bis 13,1 kWh/m
(36,0 bis 47,2 MJ/m
werden.
H Flüssiggas P auf Erdgas E
Heizkessel kann im Wobbeindex
bereich 12,0 bis 16,1 kWh/m
(43,2 bis 58,0 MJ/m
werden.
4. Gasart in Protokoll auf Seite 109
aufnehmen.
Taste
D
A
C
3
3
) betrieben
3
3
) betrieben
7
