Weitere Angaben zu den Arbeitsschritten

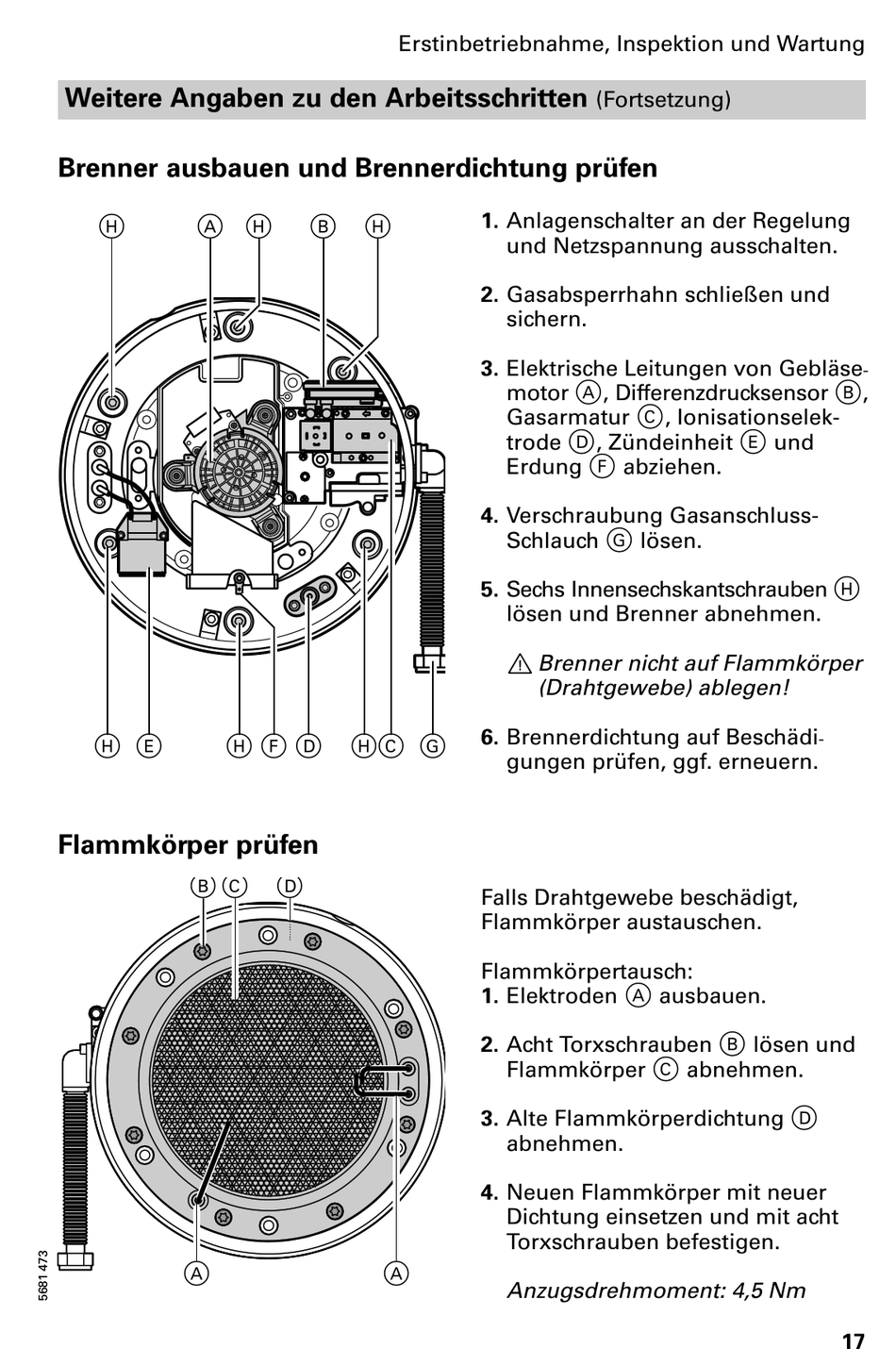

Brenner ausbauen und Brennerdichtung prüfen
H A H
H E H
Flammkörper prüfen
B C
A
Erstinbetriebnahme, Inspektion und Wartung
B H
F D H C G
D
A
(Fortsetzung)
1. Anlagenschalter an der Regelung
und Netzspannung ausschalten.
2. Gasabsperrhahn schließen und
sichern.
3. Elektrische Leitungen von Gebläse
motor A, Differenzdrucksensor B,
Gasarmatur C, Ionisationselek
trode D, Zündeinheit E und
Erdung F abziehen.
4. Verschraubung Gasanschluss
Schlauch G lösen.
5. Sechs Innensechskantschrauben H
lösen und Brenner abnehmen.
¨ Brenner nicht auf Flammkörper
(Drahtgewebe) ablegen!
6. Brennerdichtung auf Beschädi
gungen prüfen, ggf. erneuern.
Falls Drahtgewebe beschädigt,
Flammkörper austauschen.
Flammkörpertausch:
1. Elektroden A ausbauen.
2. Acht Torxschrauben B lösen und
Flammkörper C abnehmen.
3. Alte Flammkörperdichtung D
abnehmen.
4. Neuen Flammkörper mit neuer
Dichtung einsetzen und mit acht
Torxschrauben befestigen.
Anzugsdrehmoment: 4,5 Nm
17
