Viessmann Vitodens 200 Serviceanleitung Seite 24

Erstinbetriebnahme, Inspektion und Wartung
Weitere Angaben zu den Arbeitsschritten

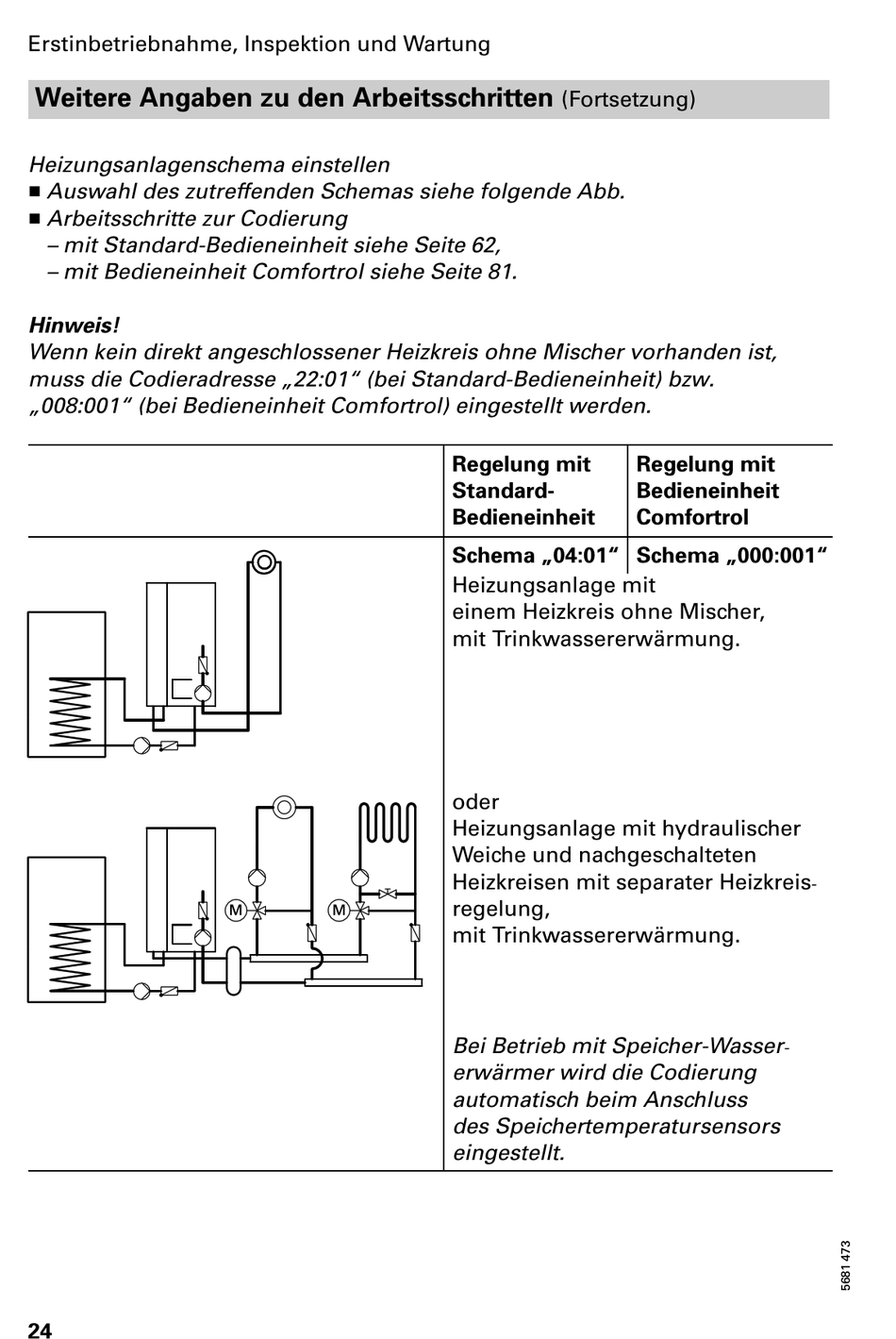

Heizungsanlagenschema einstellen
H Auswahl des zutreffenden Schemas siehe folgende Abb.
H Arbeitsschritte zur Codierung
mit Standard Bedieneinheit siehe Seite 62,
mit Bedieneinheit Comfortrol siehe Seite 81.
Hinweis!
Wenn kein direkt angeschlossener Heizkreis ohne Mischer vorhanden ist,
muss die Codieradresse 22:01 (bei Standard Bedieneinheit) bzw.
008:001 (bei Bedieneinheit Comfortrol) eingestellt werden.
24
M M
(Fortsetzung)
Regelung mit
Standard
Bedieneinheit
Schema 04:01 Schema 000:001
Heizungsanlage mit
einem Heizkreis ohne Mischer,
mit Trinkwassererwärmung.
oder
Heizungsanlage mit hydraulischer
Weiche und nachgeschalteten
Heizkreisen mit separater Heizkreis
regelung,
mit Trinkwassererwärmung.
Bei Betrieb mit Speicher Wasser
erwärmer wird die Codierung
automatisch beim Anschluss
des Speichertemperatursensors
eingestellt.
Regelung mit
Bedieneinheit
Comfortrol
