Instandsetzung

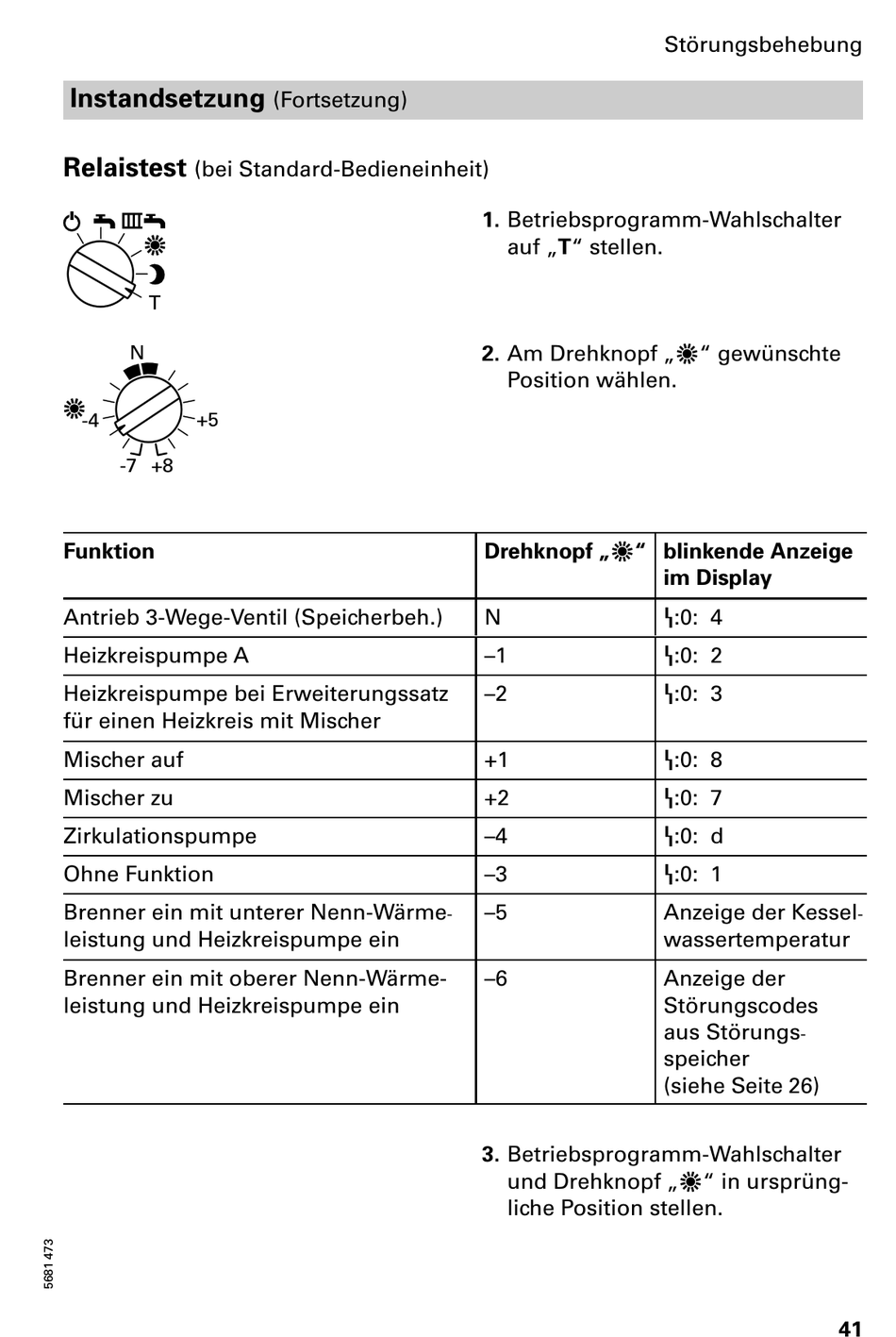

Relaistest
(bei Standard Bedieneinheit)
T
N
+5
−4
−7 +8
Funktion
Antrieb 3 Wege Ventil (Speicherbeh.)
Heizkreispumpe A
Heizkreispumpe bei Erweiterungssatz
für einen Heizkreis mit Mischer
Mischer auf
Mischer zu
Zirkulationspumpe
Ohne Funktion
Brenner ein mit unterer Nenn Wärme
leistung und Heizkreispumpe ein
Brenner ein mit oberer Nenn Wärme
leistung und Heizkreispumpe ein
(Fortsetzung)
1. Betriebsprogramm Wahlschalter
auf T stellen.
2. Am Drehknopf s gewünschte
Position wählen.
Drehknopf s blinkende Anzeige
N
1
2
+1
+2
4
3
5
6
3. Betriebsprogramm Wahlschalter
und Drehknopf s in ursprüng
liche Position stellen.
Störungsbehebung
im Display
U:0: 4
U:0: 2
U:0: 3
U:0: 8
U:0: 7
U:0: d
U:0: 1
Anzeige der Kessel
wassertemperatur
Anzeige der
Störungscodes
aus Störungs
speicher
(siehe Seite 26)
