Regelung für witterungsgeführten Betrieb mit Standard Bedieneinheit

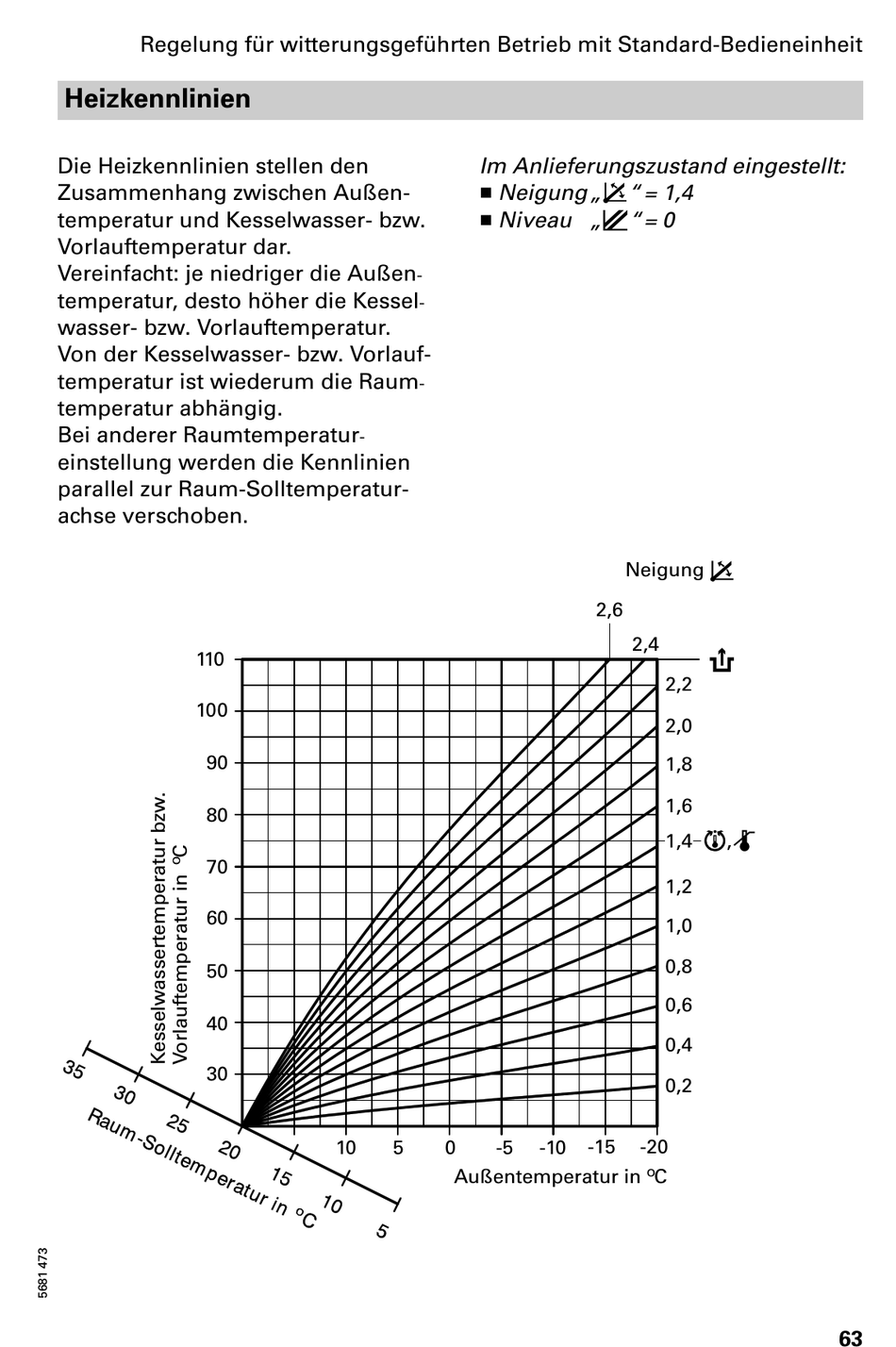

Heizkennlinien

Die Heizkennlinien stellen den
Zusammenhang zwischen Außen
temperatur und Kesselwasser bzw.
Vorlauftemperatur dar.
Vereinfacht: je niedriger die Außen
temperatur, desto höher die Kessel
wasser bzw. Vorlauftemperatur.
Von der Kesselwasser bzw. Vorlauf
temperatur ist wiederum die Raum
temperatur abhängig.
Bei anderer Raumtemperatur
einstellung werden die Kennlinien
parallel zur Raum Solltemperatur
achse verschoben.
110
100
90
80
70
60
50
40
30
Im Anlieferungszustand eingestellt:
H Neigung n = 1,4
H Niveau
10 5 0 −5
Außentemperatur in ºC
N = 0
Neigung
2,6
2,4
2,2
2,0
1,8
1,6
1,4
1,2
1,0
0,8
0,6
0,4
0,2
−20
−10 −15
,
63
