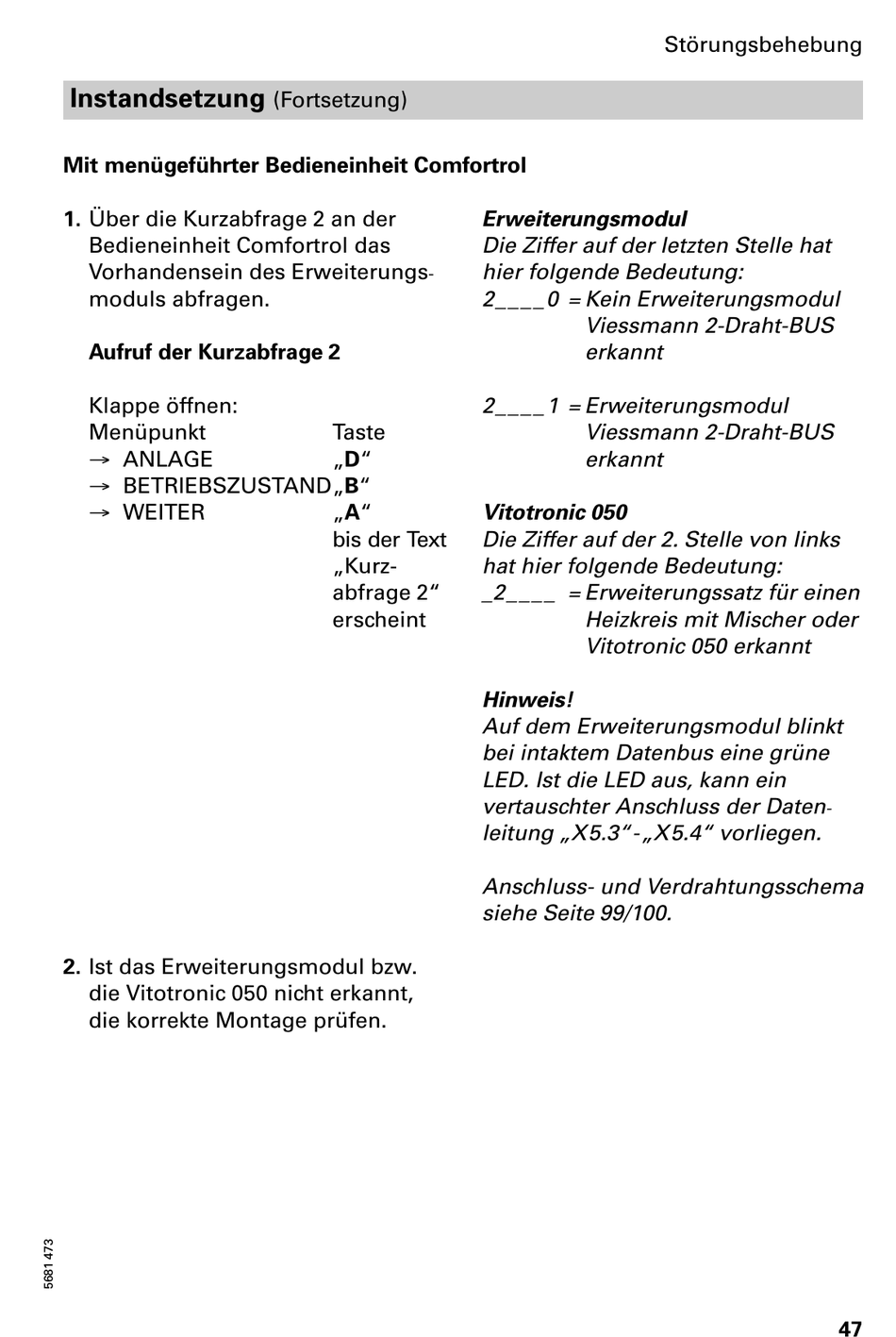

Viessmann Vitodens 200 Serviceanleitung Seite 47

Instandsetzung
Mit menügeführter Bedieneinheit Comfortrol
1. Über die Kurzabfrage 2 an der
Bedieneinheit Comfortrol das
Vorhandensein des Erweiterungs
moduls abfragen.
Aufruf der Kurzabfrage 2
Klappe öffnen:
Menüpunkt
³ ANLAGE
³ BETRIEBSZUSTAND B
³ WEITER
2. Ist das Erweiterungsmodul bzw.
die Vitotronic 050 nicht erkannt,
die korrekte Montage prüfen.
(Fortsetzung)
Taste
D
A
bis der Text
Kurz
abfrage 2
erscheint
Erweiterungsmodul
Die Ziffer auf der letzten Stelle hat
hier folgende Bedeutung:
2 _ _ _ _ 0 = Kein Erweiterungsmodul
Viessmann 2 Draht BUS
erkannt
2 _ _ _ _ 1 = Erweiterungsmodul
Viessmann 2 Draht BUS
erkannt
Vitotronic 050
Die Ziffer auf der 2. Stelle von links
hat hier folgende Bedeutung:
_2 _ _ _ _ = Erweiterungssatz für einen
Heizkreis mit Mischer oder
Vitotronic 050 erkannt
Hinweis!
Auf dem Erweiterungsmodul blinkt
bei intaktem Datenbus eine grüne
LED. Ist die LED aus, kann ein
vertauschter Anschluss der Daten
leitung X 5.3 X 5.4 vorliegen.
Anschluss und Verdrahtungsschema
siehe Seite 99/100.
Störungsbehebung
