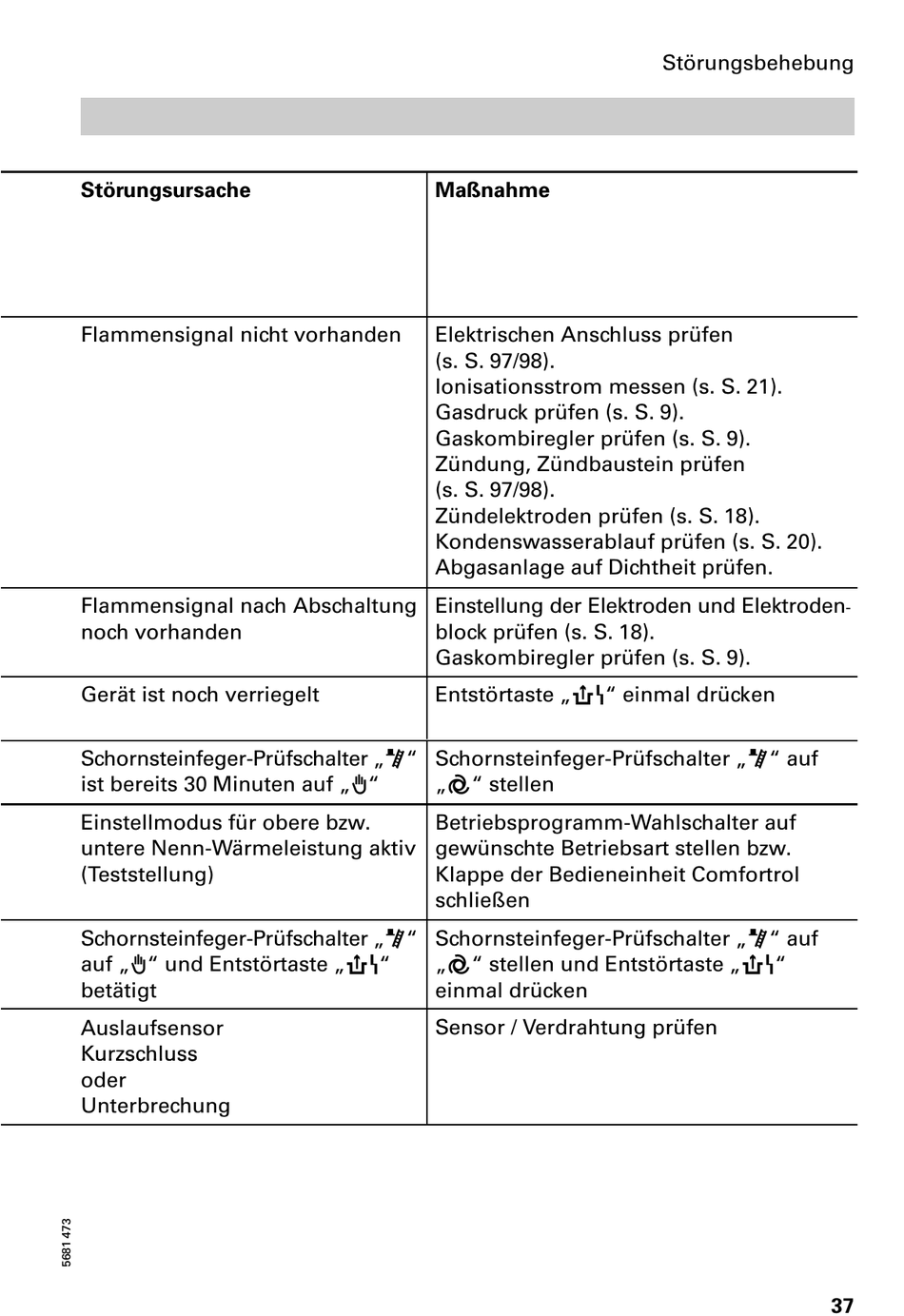

Viessmann Vitodens 200 Serviceanleitung Seite 37

Störungsursache
Flammensignal nicht vorhanden
Flammensignal nach Abschaltung
noch vorhanden
Gerät ist noch verriegelt
Schornsteinfeger Prüfschalter S
ist bereits 30 Minuten auf h
Einstellmodus für obere bzw.
untere Nenn Wärmeleistung aktiv
(Teststellung)
Schornsteinfeger Prüfschalter S
auf h und Entstörtaste EU
betätigt
Auslaufsensor
Kurzschluss Kurzschluss
oder
Unterbrechung
Maßnahme
Elektrischen Anschluss prüfen
(s. S. 97/98).
Ionisationsstrom messen (s. S. 21).
Gasdruck prüfen (s. S. 9).
Gaskombiregler prüfen (s. S. 9).
Zündung, Zündbaustein prüfen
(s. S. 97/98).
Zündelektroden prüfen (s. S. 18).
Kondenswasserablauf prüfen (s. S. 20).
Abgasanlage auf Dichtheit prüfen.
Einstellung der Elektroden und Elektroden
block prüfen (s. S. 18).
Gaskombiregler prüfen (s. S. 9).
Entstörtaste EU einmal drücken
Schornsteinfeger Prüfschalter S auf
a stellen
Betriebsprogramm Wahlschalter auf
gewünschte Betriebsart stellen bzw.
Klappe der Bedieneinheit Comfortrol
schließen
Schornsteinfeger Prüfschalter S auf
a stellen und Entstörtaste EU
einmal drücken
Sensor / Verdrahtung prüfen
Störungsbehebung
