Weitere Angaben zu den Arbeitsschritten
Ionisationsstrom messen
¨ Sicherheitshinweis!
Vor Anschluss des Messgerätes Anlagenschalter an der Regelung ausschalten.
Erstinbetriebnahme, Inspektion und Wartung

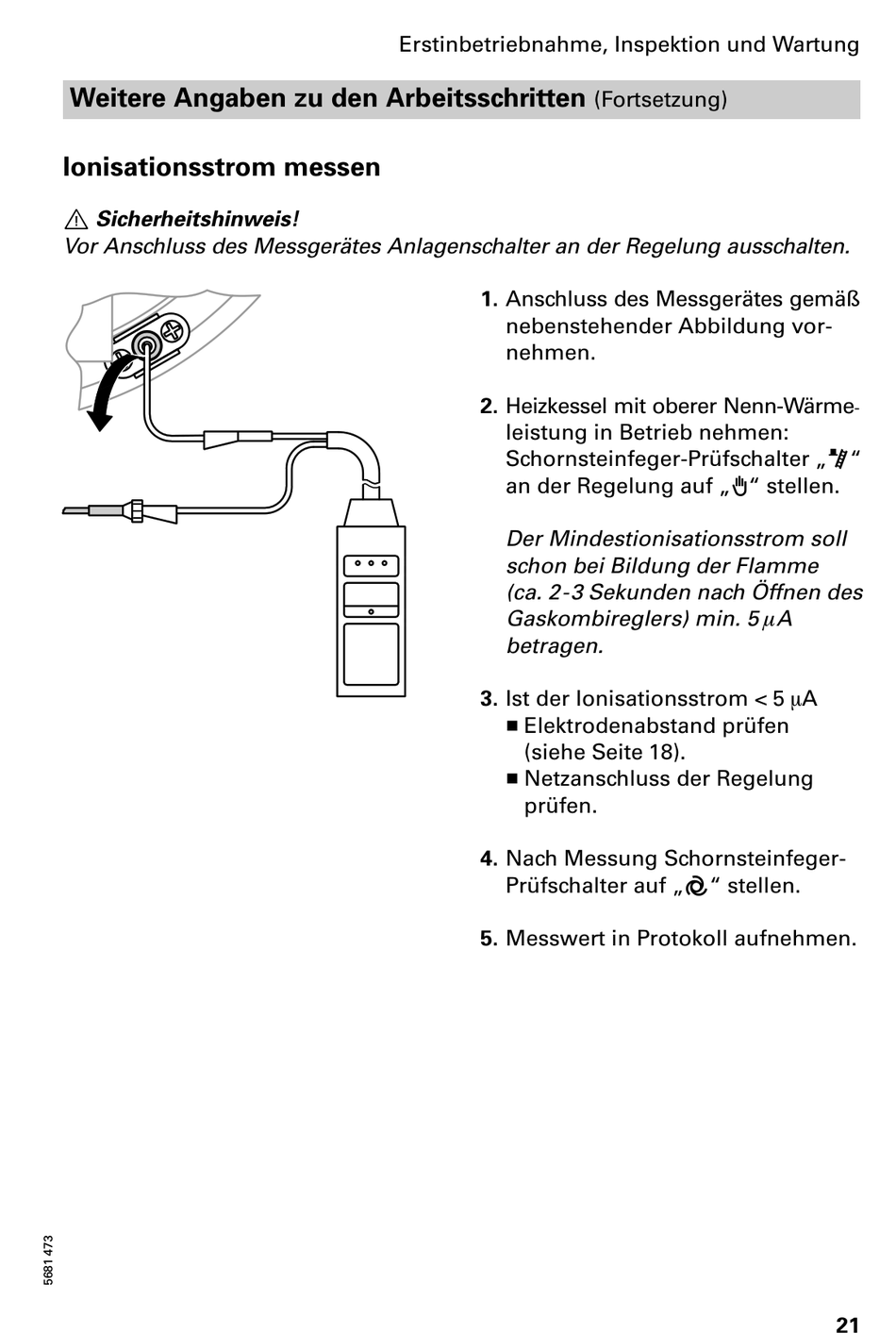

1. Anschluss des Messgerätes gemäß
nebenstehender Abbildung vor
nehmen.
2. Heizkessel mit oberer Nenn Wärme
leistung in Betrieb nehmen:
Schornsteinfeger Prüfschalter S
an der Regelung auf h stellen.
Der Mindestionisationsstrom soll
schon bei Bildung der Flamme
(ca. 2 3 Sekunden nach Öffnen des
Gaskombireglers) min. 5 mA
betragen.
3. Ist der Ionisationsstrom < 5 mA
H Elektrodenabstand prüfen
(siehe Seite 18).
H Netzanschluss der Regelung
prüfen.
4. Nach Messung Schornsteinfeger
Prüfschalter auf a stellen.
5. Messwert in Protokoll aufnehmen.
(Fortsetzung)
21
