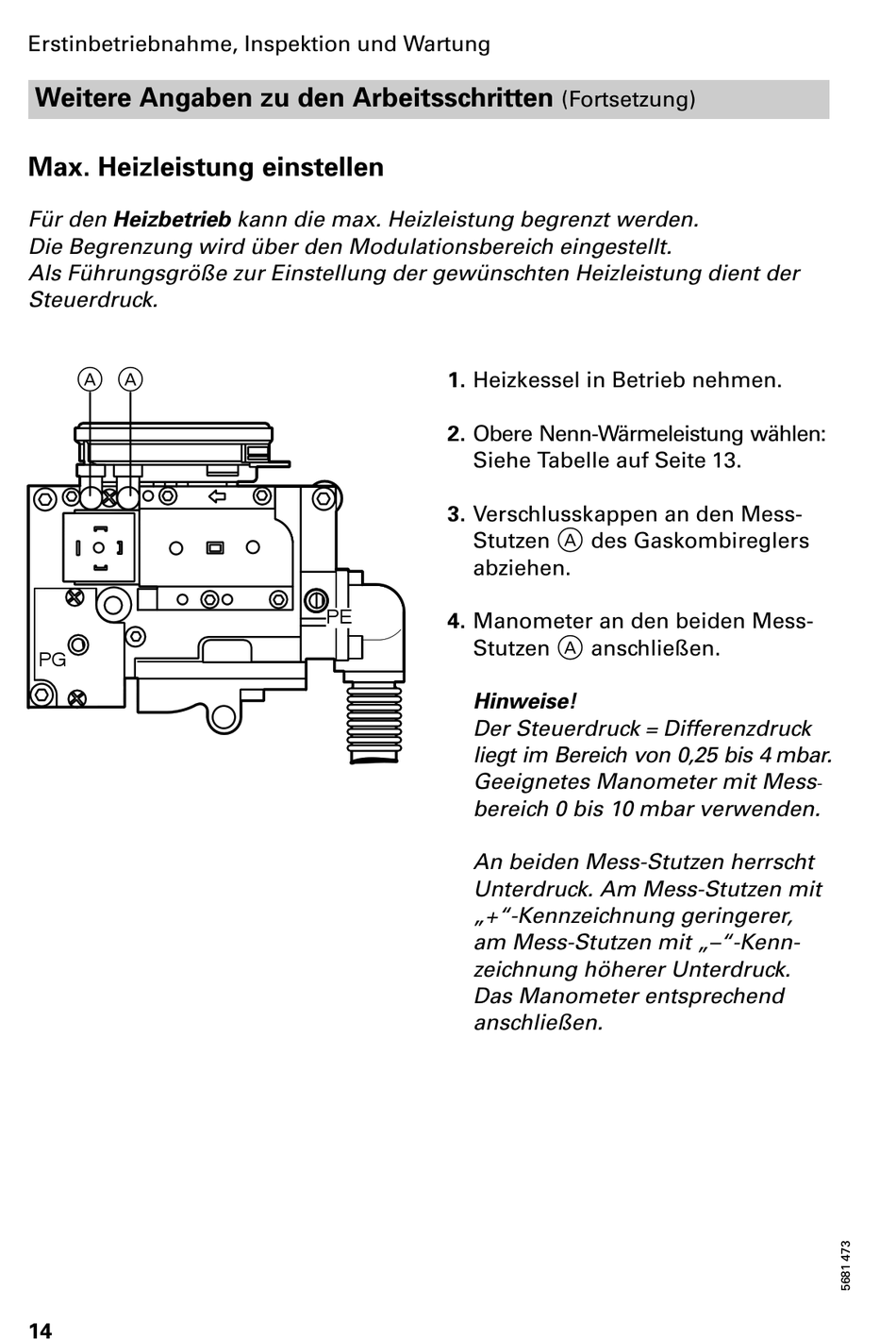

Viessmann Vitodens 200 Serviceanleitung Seite 14

Erstinbetriebnahme, Inspektion und Wartung
Weitere Angaben zu den Arbeitsschritten
Max. Heizleistung einstellen
Für den Heizbetrieb kann die max. Heizleistung begrenzt werden.
Die Begrenzung wird über den Modulationsbereich eingestellt.
Als Führungsgröße zur Einstellung der gewünschten Heizleistung dient der
Steuerdruck.
A A
PG
14
1. Heizkessel in Betrieb nehmen.
2. Obere Nenn Wärmeleistung wählen:
Siehe Tabelle auf Seite 13.
3. Verschlusskappen an den Mess
Stutzen A des Gaskombireglers
abziehen.
PE
4. Manometer an den beiden Mess
Stutzen A anschließen.
Hinweise!
Der Steuerdruck = Differenzdruck
liegt im Bereich von 0,25 bis 4 mbar.
Geeignetes Manometer mit Mess
bereich 0 bis 10 mbar verwenden.
An beiden Mess Stutzen herrscht
Unterdruck. Am Mess Stutzen mit
+ Kennzeichnung geringerer,
am Mess Stutzen mit
zeichnung höherer Unterdruck.
Das Manometer entsprechend
anschließen.
(Fortsetzung)
 Kenn
