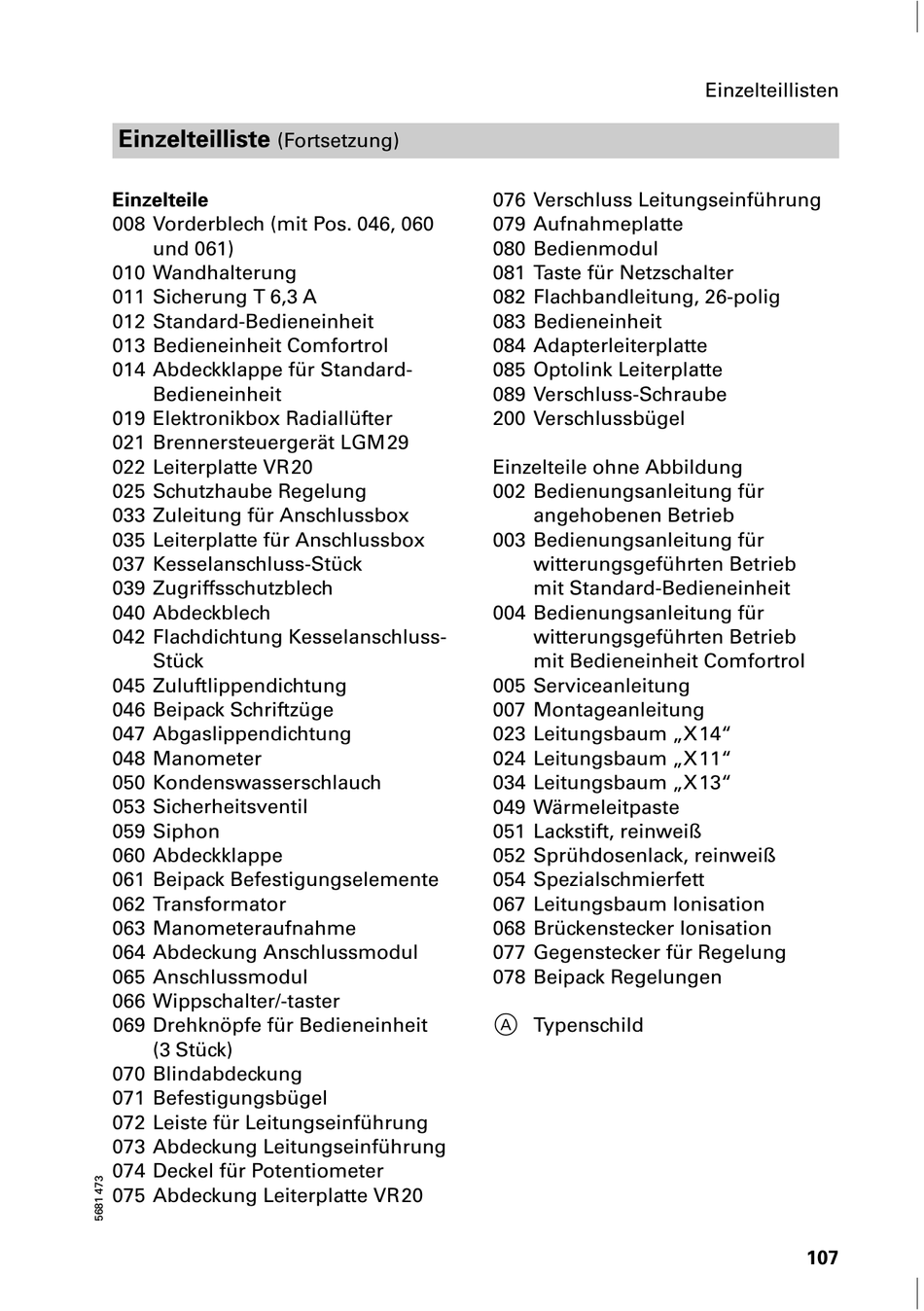

Viessmann Vitodens 200 Serviceanleitung Seite 103

Einzelteilliste
(Fortsetzung)
Einzelteile
008 Vorderblech (mit Pos. 046, 060
und 061)
010 Wandhalterung
011 Sicherung T 6,3 A
012 Standard Bedieneinheit
013 Bedieneinheit Comfortrol
014 Abdeckklappe für Standard
Bedieneinheit
019 Elektronikbox Radiallüfter
021 Brennersteuergerät LGM 29
022 Leiterplatte VR 20
025 Schutzhaube Regelung
033 Zuleitung für Anschlussbox
035 Leiterplatte für Anschlussbox
037 Kesselanschluss Stück
039 Zugriffsschutzblech
040 Abdeckblech
042 Flachdichtung Kesselanschluss
Stück
045 Zuluftlippendichtung
046 Beipack Schriftzüge
047 Abgaslippendichtung
048 Manometer
050 Kondenswasserschlauch
053 Sicherheitsventil
059 Siphon
060 Abdeckklappe
061 Beipack Befestigungselemente
062 Transformator
063 Manometeraufnahme
064 Abdeckung Anschlussmodul
065 Anschlussmodul
066 Wippschalter/ taster
069 Drehknöpfe für Bedieneinheit
(3 Stück)
070 Blindabdeckung
071 Befestigungsbügel
072 Leiste für Leitungseinführung
073 Abdeckung Leitungseinführung
074 Deckel für Potentiometer
075 Abdeckung Leiterplatte VR 20
076 Verschluss Leitungseinführung
079 Aufnahmeplatte
080 Bedienmodul
081 Taste für Netzschalter
082 Flachbandleitung, 26 polig
083 Bedieneinheit
084 Adapterleiterplatte
085 Optolink Leiterplatte
089 Verschluss Schraube
200 Verschlussbügel
Einzelteile ohne Abbildung
002 Bedienungsanleitung für
angehobenen Betrieb
003 Bedienungsanleitung für
witterungsgeführten Betrieb
mit Standard Bedieneinheit
004 Bedienungsanleitung für
witterungsgeführten Betrieb
mit Bedieneinheit Comfortrol
005 Serviceanleitung
007 Montageanleitung
023 Leitungsbaum X 14
024 Leitungsbaum X 11
034 Leitungsbaum X 13
049 Wärmeleitpaste
051 Lackstift, reinweiß
052 Sprühdosenlack, reinweiß
054 Spezialschmierfett
067 Leitungsbaum Ionisation
068 Brückenstecker Ionisation
077 Gegenstecker für Regelung
078 Beipack Regelungen
A Typenschild
Einzelteillisten
107
