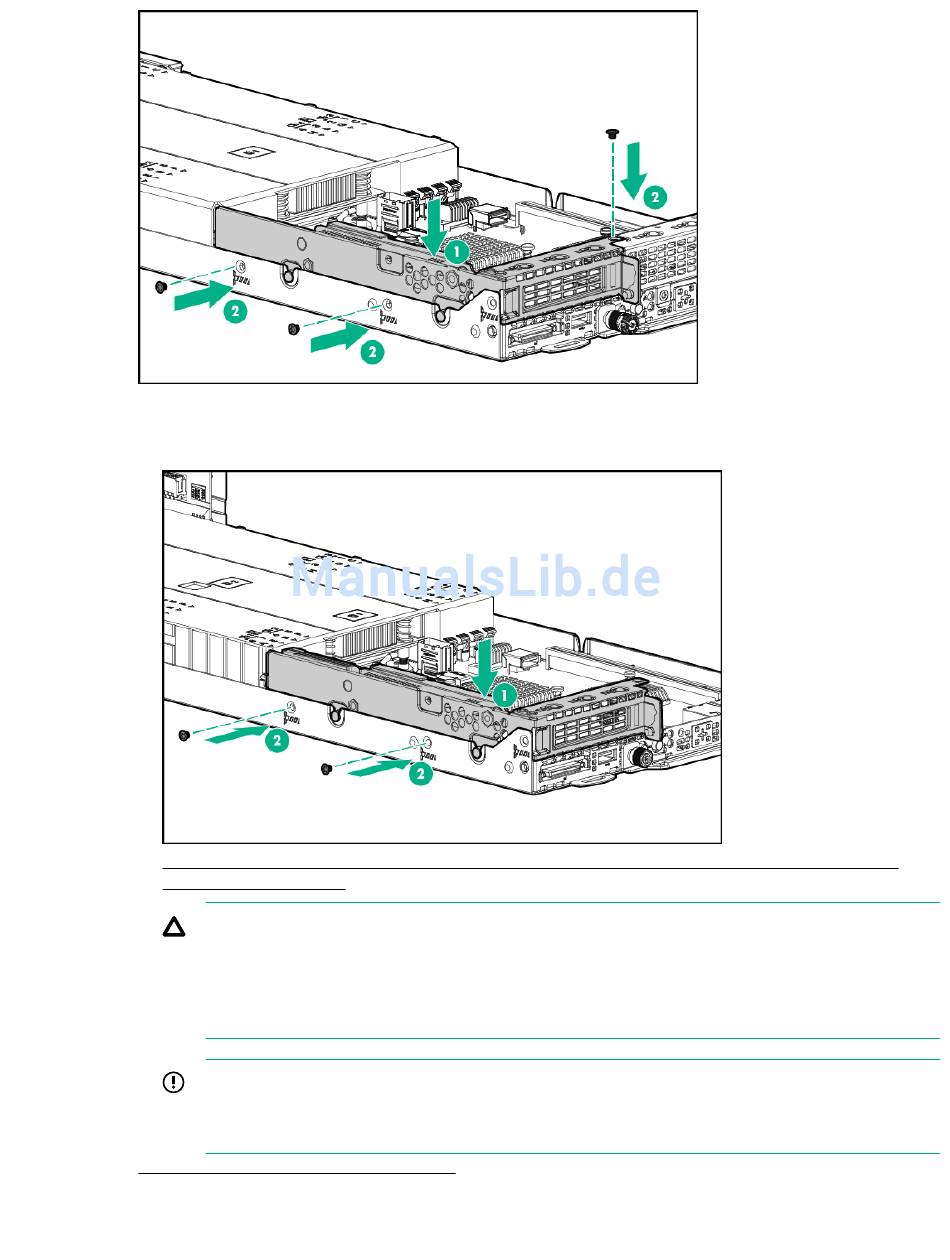

10. Verfahren Sie in einem 2U-Knoten wie folgt:
a. Bauen Sie eine linke PCI-Riser-Käfig-Baugruppe mit einem einzelnen Steckplatz ein, und befestigen
Sie sie dann mit zwei T10-Schrauben.
b. Bauen Sie die Riser-Käfig-Baugruppe mit drei Steckplätzen ein, und befestigen Sie sie mit
sechs T-10-Schrauben.
ACHTUNG:
Um eine unzureichende Kühlung und Schäden durch Überhitzung zu vermeiden, betreiben Sie
den Knoten nur, wenn alle PCI-Riser-Käfige oder rückseitigen I/O-Blindmodule eingebaut
wurden und alle PCI-Steckplätze entweder mit einer Erweiterungssteckplatz-Abdeckung oder
einer Erweiterungskarte bestückt sind.
WICHTIG:
Wenn die PCIe-Riser-Käfig-Baugruppe nicht richtig eingesetzt ist, wird der Server nicht
eingeschaltet.
11. Installieren Sie den Knoten im Chassis.
Installation der Hardwareoptionen
99
