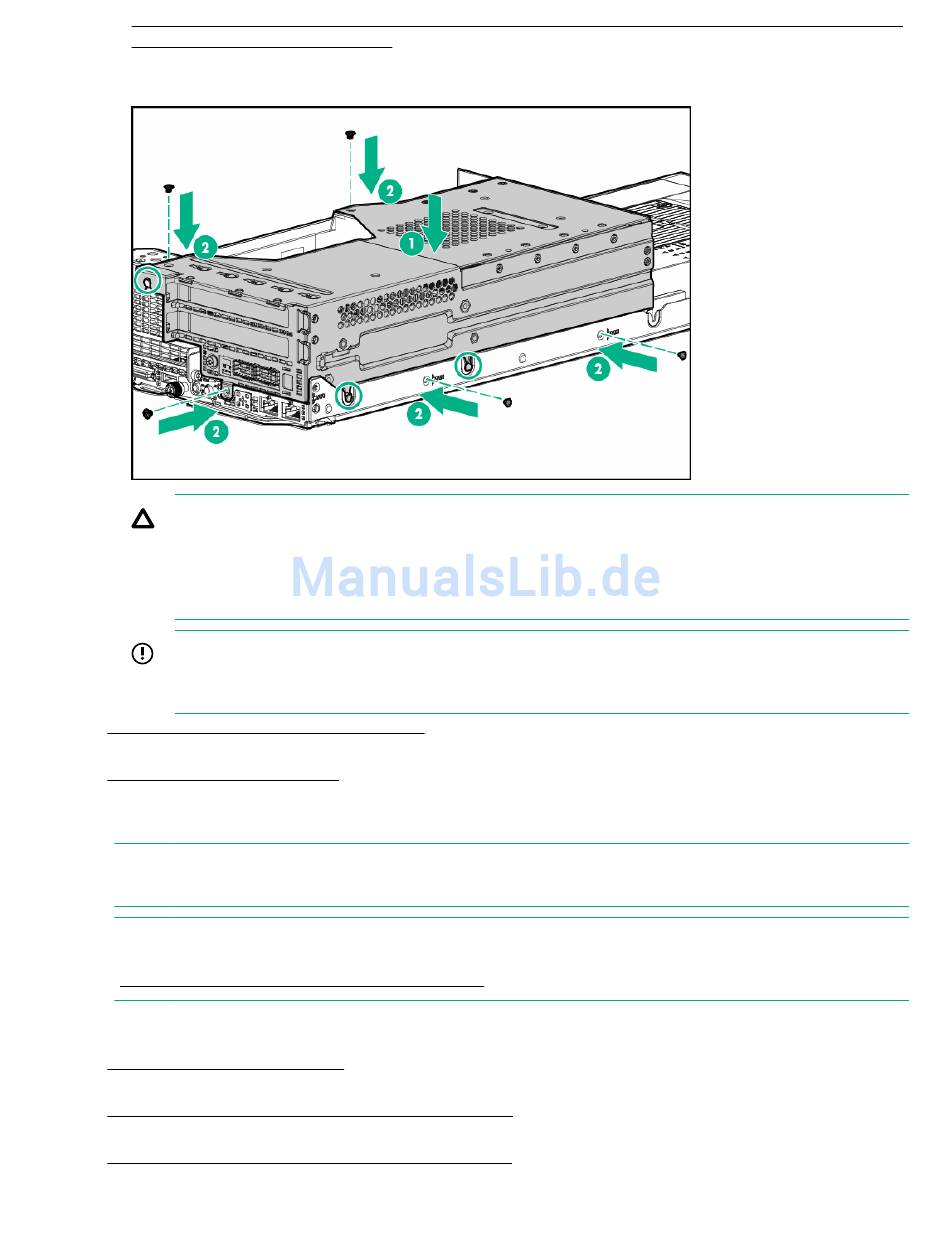

a. Bauen Sie die 2U-Knoten-PCI-Riser-Käfig-Baugruppe mit einem Steckplatz ein, und befestigen
Sie sie mit zwei T-10-Schrauben.
b. Bauen Sie die FlexibleLOM-2U-Knoten-Riser-Käfig Baugruppe ein, und befestigen Sie sie mit fünf
T-10-Schrauben.
ACHTUNG:
Um eine unzureichende Kühlung und Schäden durch Überhitzung zu vermeiden, betreiben Sie
den Knoten nur, wenn alle PCI-Riser-Käfige oder rückseitigen I/O-Blindmodule eingebaut
wurden und alle PCI-Steckplätze entweder mit einer Erweiterungssteckplatz-Abdeckung oder
einer Erweiterungskarte bestückt sind.
WICHTIG:
Wenn die PCIe-Riser-Käfig-Baugruppe nicht richtig eingesetzt ist, wird der Server nicht
eingeschaltet.
9.
Installieren Sie den Knoten im Chassis.
10. Schließen Sie alle Peripheriegeräte-Kabel an den Knoten an.
11. Schalten Sie den Knoten ein.
Optionale Riser-Käfig-Baugruppen mit drei Steckplätzen
HINWEIS: Ein zweiter Prozessor ist erforderlich, um eine Riser-Käfig-Baugruppe mit drei Steckplätzen
zu installieren.
HINWEIS: Riser-Käfig Baugruppen mit drei Steckplätzen weisen unterschiedliche Riser-Boards auf.
Weitere Informationen zu den Spezifikationen der Riser Board-Steckplätze finden Sie unter
„Steckplatzdefinitionen des PCIe-Riser Board".
Prozedur
1.
Schalten Sie den Knoten aus.
2.
Trennen Sie alle Peripheriegeräte-Kabel vom Knoten.
3.
Nehmen Sie den Knoten aus dem Chassis heraus.
4.
Legen Sie den Knoten auf eine flache, ebene Oberfläche.
5.
Bauen Sie das rückseitige 2U-I/O-Blindmodul aus.
106
Optionale Riser-Käfig-Baugruppen mit drei Steckplätzen
