12. Schließen Sie alle Peripheriegeräte-Kabel an den Knoten an.
13. Schalten Sie den Knoten ein.
Rechte 1U-Knoten-PCI-Riser-Käfig-Baugruppenoptionen mit einem Steckplatz
HINWEIS: Wenn die rechte 1U-PCI-Riser-Käfig-Baugruppe mit einem Steckplatz für Prozessor 2
(Teilenr. 798182-B21) installiert wird, wird ein zweiter Prozessor benötigt.
HINWEIS: Rechte 1U-Knoten-PCI-Riser-Käfig-Baugruppen mit einem Steckplatz besitzen
unterschiedliche Riser Boards. Weitere Informationen zu den Spezifikationen der Riser Board-
Steckplätze finden Sie unter „Steckplatzdefinitionen des PCIe-Riser Board".
Prozedur
1.
Schalten Sie den Knoten aus.
2.
Trennen Sie alle Peripheriegeräte-Kabel vom Knoten.
3.
Nehmen Sie den Knoten aus dem Chassis heraus.
4.
Legen Sie den Knoten auf eine flache, ebene Oberfläche.
5.
Bauen Sie die PCI-Riser-Käfig-Baugruppe mit dem einzelnen Steckplatz aus, sofern sie installiert
wurde.
6.
Bauen Sie die rückseitigen I/O-Blindmodule aus.
7.

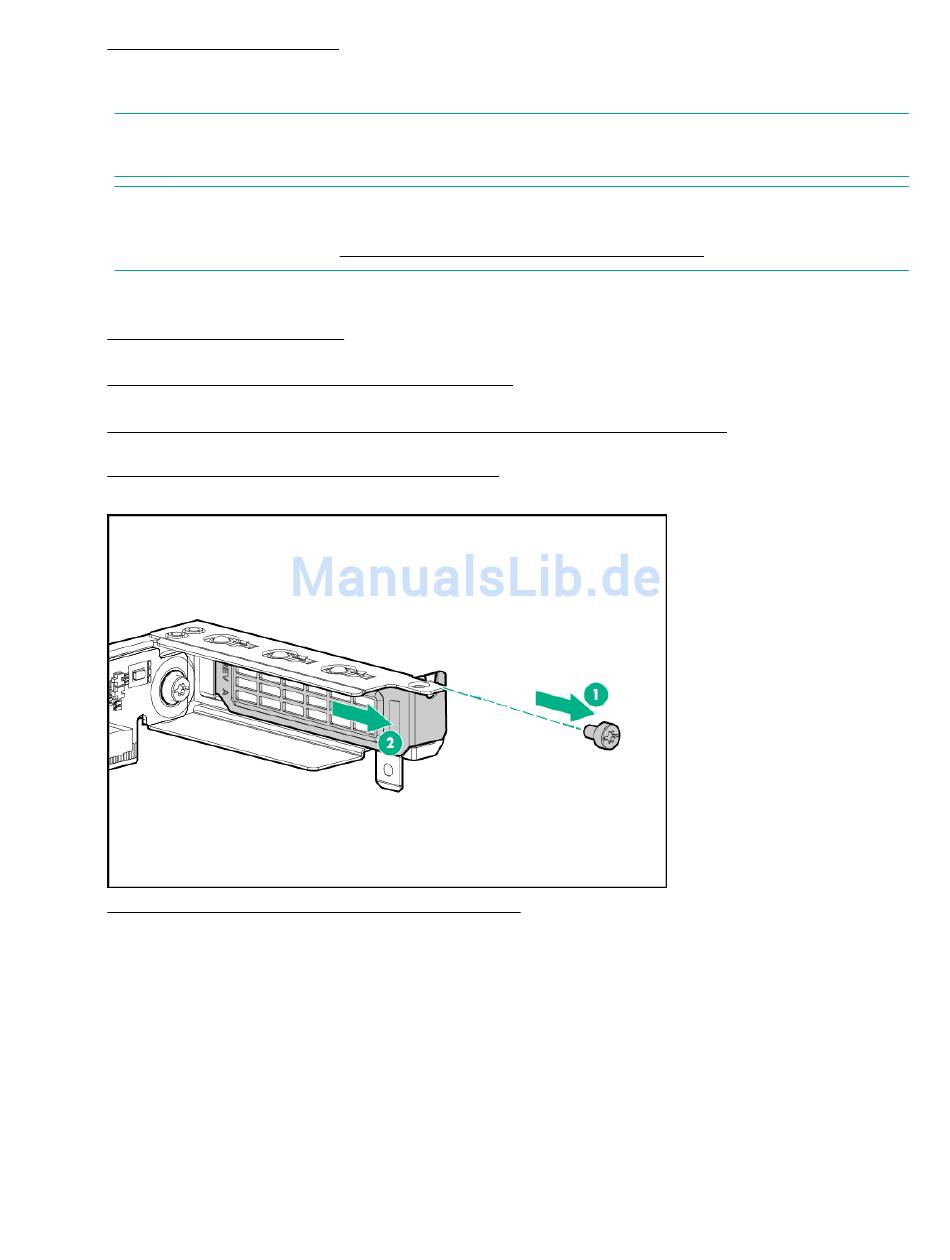

Wenn Sie eine Erweiterungskarte installieren möchten, entfernen Sie das PCI-Blindmodul.
8.
Installieren Sie alle optionalen Erweiterungskarten.
9.
Schließen Sie alle erforderlichen internen Kabel an die Erweiterungskarte an. Weitere Informationen zu
diesen Verkabelungsanforderungen finden Sie in der mit dieser Option gelieferten Dokumentation.
10. Bauen Sie die rechte 1U-Knoten-PCI-Riser-Käfig-Baugruppe mit einem Steckplatz ein, und befestigen
Sie sie mit vier T-10-Schrauben.
100
Rechte 1U-Knoten-PCI-Riser-Käfig-Baugruppenoptionen mit einem Steckplatz
