Element
1
2
Verkabelung des FBWC-Moduls
Die FBWC-Lösung ist eine separat erworbene Option. Dieser Node unterstützt nur den Einbau des FBWC-
Moduls, wenn ein Smart Array-Controller der Baureihe P installiert ist.
Je nach der installierten Controller-Option können die tatsächlichen Speichercontroller-Anschlüsse anders als
die in diesem Abschnitt dargestellten Anschlüsse aussehen.

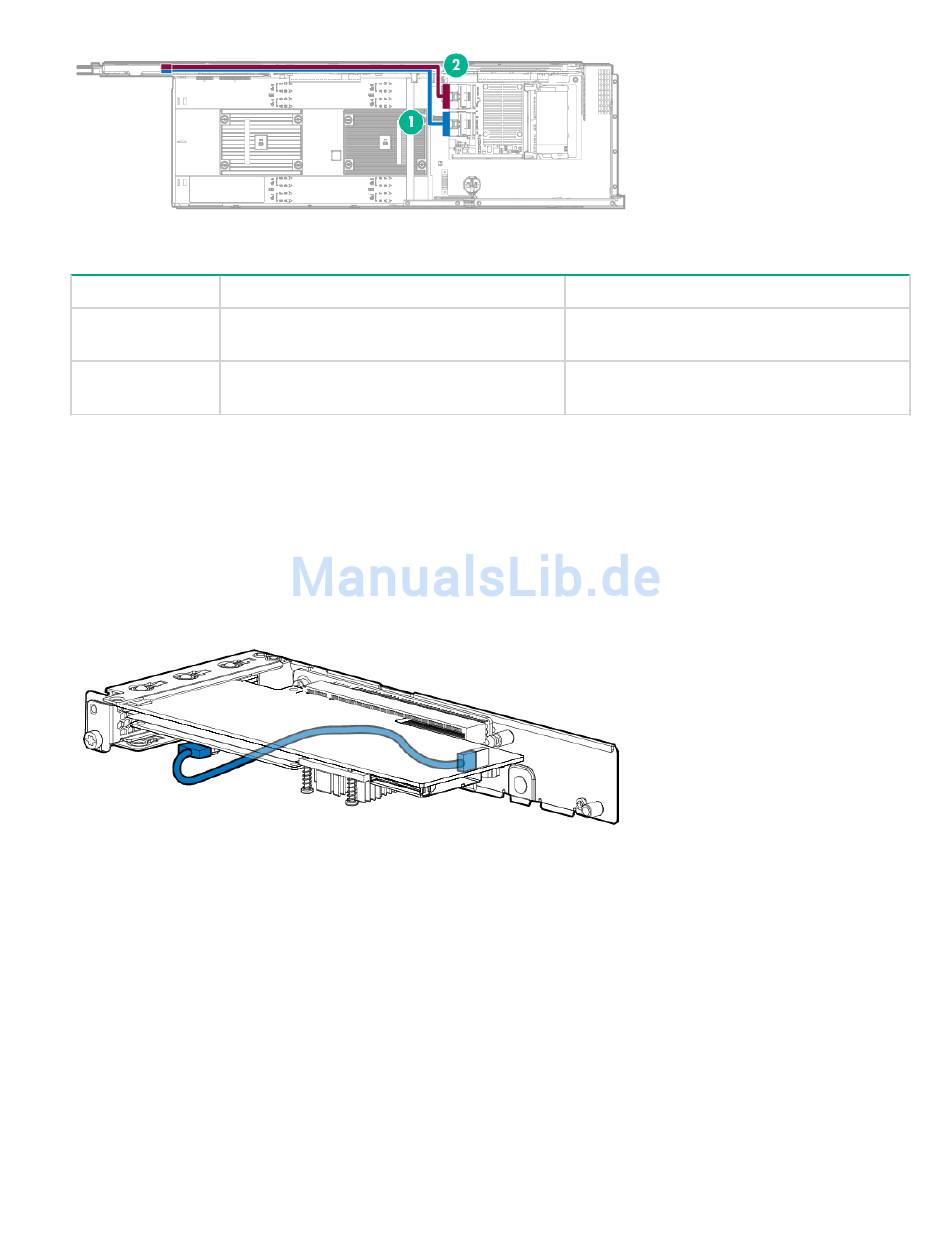

HPE P440 Smart Array-Controller in einer linken PCI-Riser-Käfig-Baugruppe mit einem Steckplatz
HPE P440 Smart Array-Controller in einer 2U-Knoten-PCI-Riser-Käfig-Baugruppe mit einem Steckplatz
172
Verkabelung des FBWC-Moduls
Beschreibung
mini-SAS-P440/P840-Kabel
mini-SAS-P440/P840-Kabel
Verbindung
Port 1 am P840 Smart Array-Controller zu
Port 1 auf der Bajonett-Platine
Port 2 am P840 Smart Array-Controller zu
Port 2 auf der Bajonett-Platine
