ACHTUNG:
Um eine unzureichende Kühlung und Schäden durch Überhitzung zu vermeiden, betreiben Sie den
Node nur, wenn alle PCI-Riser-Käfige oder rückseitigen I/O-Blindmodule eingebaut wurden und alle
PCI-Steckplätze entweder mit einer Erweiterungssteckplatz-Abdeckung oder einer Erweiterungskarte
bestückt sind.
Rechte 1U-Knoten-PCI-Riser-Käfig-Baugruppen mit einem Steckplatz
HINWEIS:
Rechte 1U-Knoten-PCI-Riser-Käfig-Baugruppen mit einem Steckplatz besitzen unterschiedliche Riser
Boards. Weitere Informationen zu den Spezifikationen der Riser Board-Steckplätze finden Sie unter
„Steckplatzdefinitionen des PCIe-Riser Board".
Prozedur
1. Schalten Sie den Knoten aus.
2. Trennen Sie alle Peripheriegeräte-Kabel vom Knoten.
3. Nehmen Sie den Knoten aus dem Chassis heraus.
4. Führen Sie einen der folgenden Schritte aus:
•
Bauen Sie das linke rückseitige 1U-I/O-Blindmodul aus.
•
Bauen Sie die linke PCI-Riser-Käfig-Baugruppe mit einem Steckplatz aus.

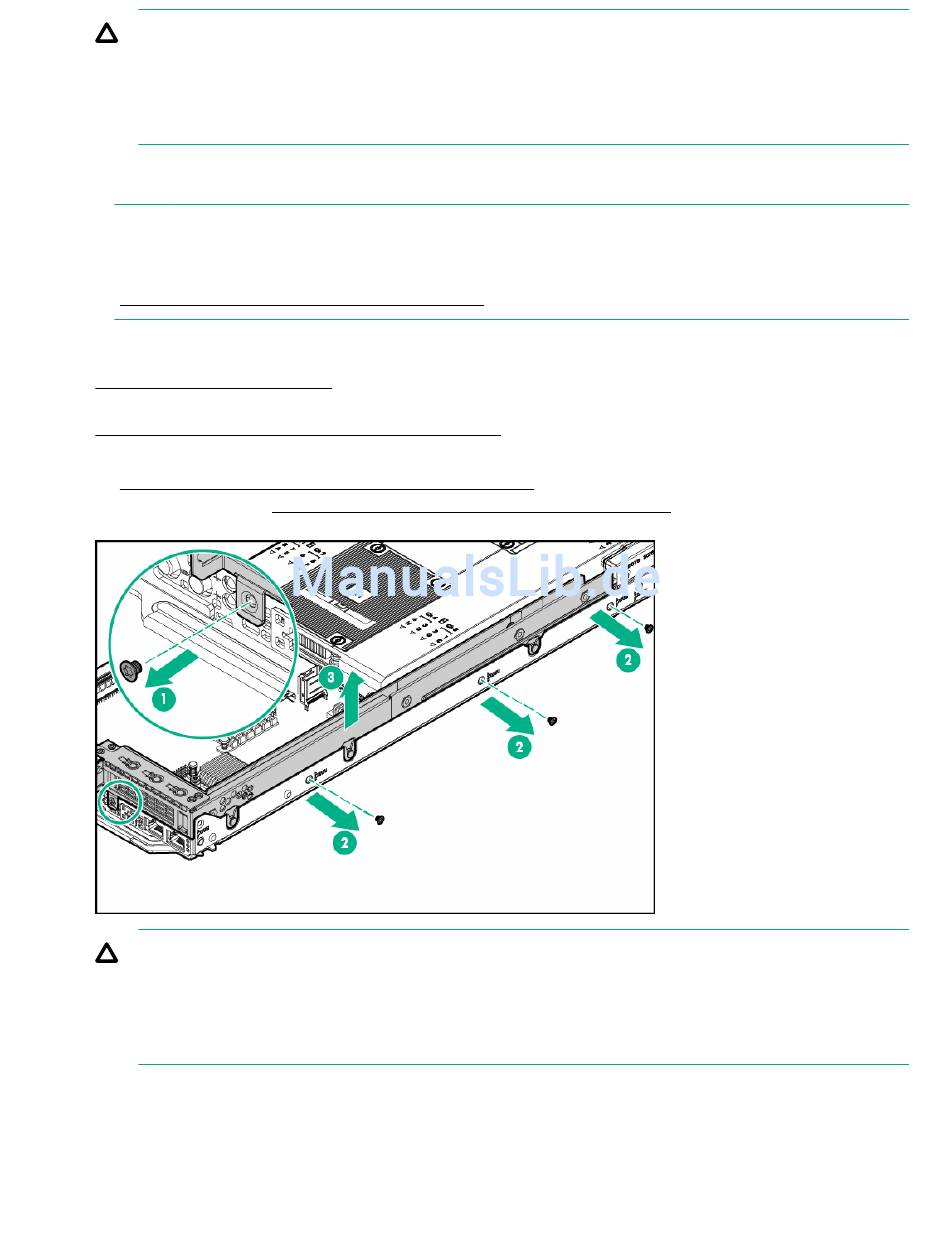

5. Bauen Sie die rechte 1U-Knoten-PCI-Riser-Käfig-Baugruppe mit einem Steckplatz aus.
ACHTUNG:
Um eine unzureichende Kühlung und Schäden durch Überhitzung zu vermeiden, betreiben Sie den
Knoten nur, wenn alle PCI-Riser-Käfige oder rückseitigen I/O-Blindmodule eingebaut wurden und
alle PCI-Steckplätze entweder mit einer Erweiterungssteckplatz-Abdeckung oder einer
Erweiterungskarte bestückt sind.
64
Rechte 1U-Knoten-PCI-Riser-Käfig-Baugruppen mit einem Steckplatz
