12. Verlegen Sie die Kabel unter der dünnen Plastikabdeckung entlang der Seite des Knotenfachs, und
befestigen Sie sie.
13. Bauen Sie alle entfernten PCI-Riser-Käfig-Baugruppen wieder ein.
14. Installieren Sie den Knoten im Chassis.
15. Schließen Sie alle Peripheriegeräte-Kabel an den Knoten an.
16. Schalten Sie den Knoten ein.
PCI-Riser-Käfig-Baugruppenoptionen
Weitere Informationen zu den Spezifikationen der Riser Board-Steckplätze finden Sie unter
„Steckplatzdefinitionen des PCIe-Riser Board".
Weitere Informationen zu den Funktionen, Spezifikationen, Optionen, Konfigurationen und zur Kompatibilität
des Produkts enthalten die QuickSpecs auf der Hewlett Packard Enterprise Website.
Optionale PCI-Riser-Käfig-Baugruppe mit einem Steckplatz
Prozedur
1.
Schalten Sie den Knoten aus.
2.
Trennen Sie alle Peripheriegeräte-Kabel vom Knoten.
3.
Nehmen Sie den Knoten aus dem Chassis heraus.
4.
Legen Sie den Knoten auf eine flache, ebene Oberfläche.
5.
Bauen Sie die rückseitigen I/O-Blindmodule aus.
6.

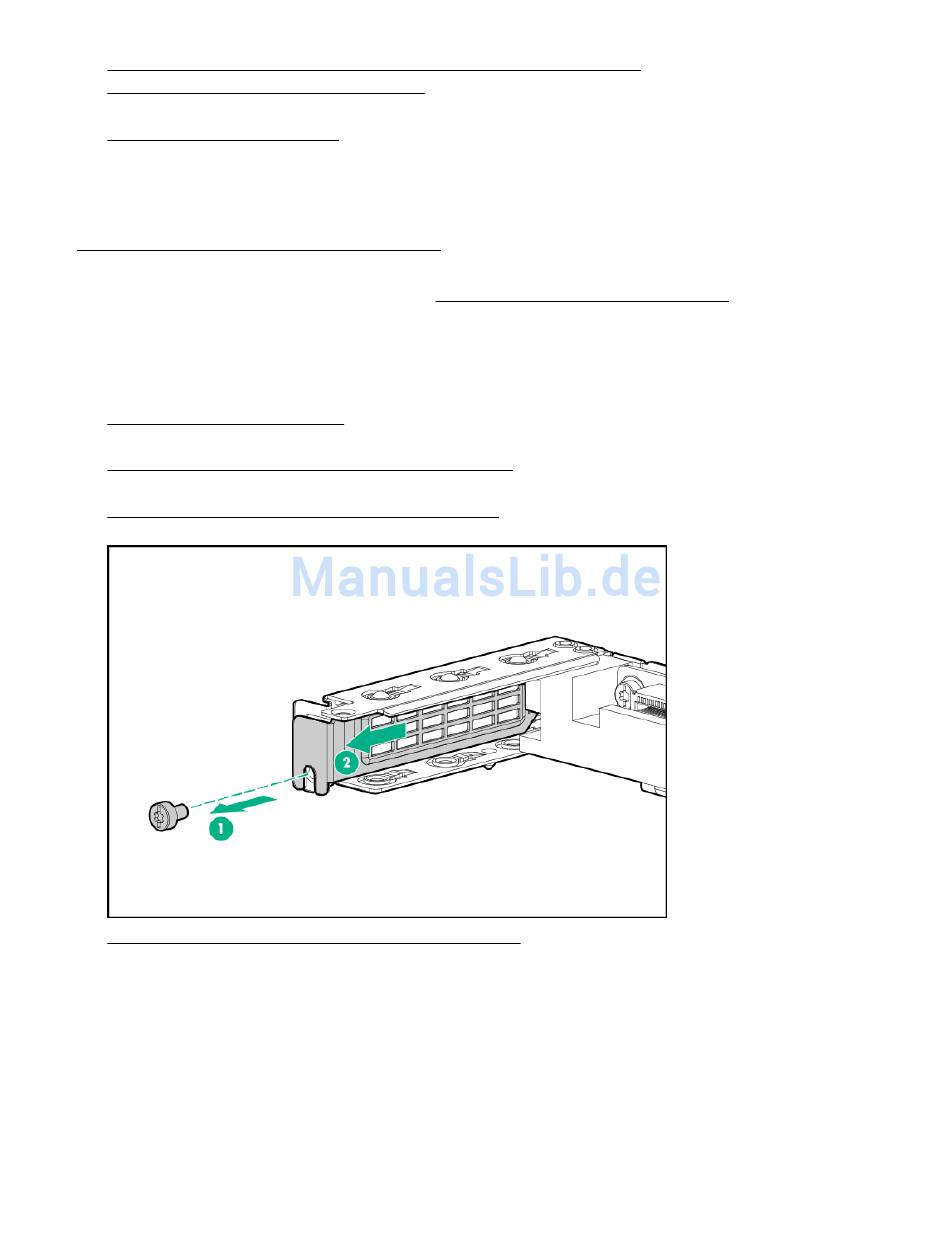

Wenn Sie eine Erweiterungskarte installieren möchten, entfernen Sie das PCI-Blindmodul.
7.
Installieren Sie alle optionalen Erweiterungskarten.
8.
Schließen Sie alle erforderlichen internen Kabel an die Erweiterungskarte an. Weitere Informationen zu
diesen Verkabelungsanforderungen finden Sie in der mit dieser Option gelieferten Dokumentation.
9.
Installieren Sie in einem 1U-Knoten die linke PCI-Riser-Käfig-Baugruppe mit einem Steckplatz, und
befestigen Sie sie dann mit drei T-10-Schrauben.
98
PCI-Riser-Käfig-Baugruppenoptionen
